电压电流转换电路详解
一、电压电流转换电路概述

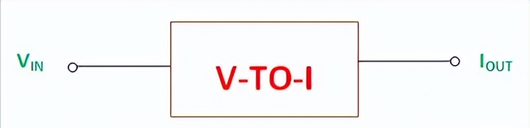

电压电流转换电路是一种将电压信号作为输入，并产生相应电流输出的电子电路系统。在探讨电压与电流之间的关系时，欧姆定律是最基础且关键的理论依据，其表达式为：U=I×R

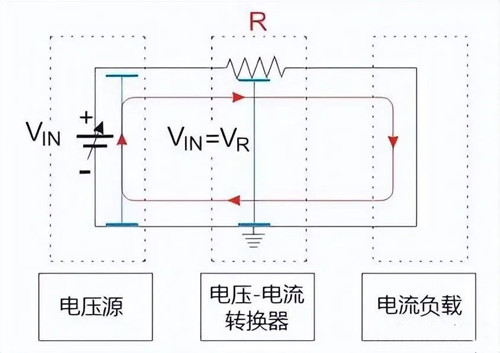

当向固定电阻施加电压时，电流会流经该电阻。电阻值在很大程度上决定了电压源电路中的电流强度，基于此原理，简单的电压电流转换器得以实现。例如，一个基础的电压电流转换器结构示意图如下：
然而，实际情况中，该转换器的输出电流不仅受输入电压影响，还与所连接负载上的压降密切相关。其电压关系可表示为：
VR=VIN−VL
二、电压电流转换电路工作原理
电压电流转换电路的工作原理是基于欧姆定律和基尔霍夫电路定律。欧姆定律阐述了电流与电阻成正比，电压与电阻成反比的关系；基尔霍夫电路定律则指出，在一个闭合电路中，电流的代数和为零，电势差的代数和也为零。
依据功能不同，电压电流转换电路可分为电压转电流电路和电流转电压电路。
（一）电压转电流电路
电压转电流电路的功能是把电压信号转换为电流信号，其本质上是一种放大器电路，广泛应用于信号源驱动以及传感器信号放大领域。该电路的核心元件是电阻，当电压信号加载于电阻两端时，电阻内部会产生电流，从而实现电压信号到电流信号的转换。电阻值的大小直接决定了输出电流信号的强弱。电流放大器是电压转电流电路的一个典型实例，它主要由晶体管或场效应管构成。当输入电压信号作用于晶体管或场效应管时，便会产生相应的电流信号，完成电压转电流的转换过程，而电流放大器的增益则取决于晶体管或场效应管的工作状态。
（二）电流转电压电路
电流转电压电路的作用是将电流信号转换为电压信号，常用于电流信号的测量场景。其核心同样是电阻，当电流信号流经电阻时，电阻两端会产生电压信号，进而实现电流信号到电压信号的转换，电阻值的大小影响着输出电压信号的高低。霍尔传感器是电流转电压电路的典型代表，它是一种基于霍尔效应的电流测量传感器。当电流信号通过霍尔传感器时，霍尔元件内部会产生横向电场，从而在元件两端形成电压信号，且该电压信号的大小与输入电流信号的大小呈正比关系。
