MOS管的特性与栅极电阻的定义
MOS管凭借高输入阻抗、低噪声、低功耗等卓越特性，在模拟和数字电路中得到了广泛应用。其中，栅极电阻作为MOS管的一个关键参数，对MOS管的性能和特性有着显著影响。栅极电阻指的是在MOS管工作过程中，由于栅极与衬底之间存在一定电阻而产生的效应，具体表现为在给定偏置条件下，栅极电压变化所引起的栅极电流变化率。
##mos管Q电路中的栅极电阻作用

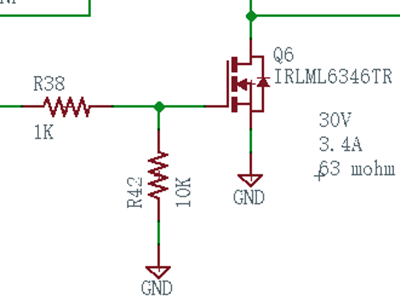

在mos管Q电路中，栅极处连接了两个电阻R38和R42，它们各自发挥着不同的作用。
R38电阻的作用
缓冲与保护：R38电阻能够减缓MOS管的Rds从无穷大降至Rds（on）（通常为0.1欧姆或更低）的过程。在高压条件下，若不设置R38电阻，MOS管的开关速率会过快，极有可能导致周围元器件被击穿。然而，若R38电阻过大，则会使MOS管的开关速率变慢，Rds从无穷大到Rds（on）需要经历一段时间，在高压环境下，Rds会消耗大量功率，进而造成MOS管异常发热。
R42电阻的作用
静电泄放与保护：R42电阻作为泄放电阻，能够泄放掉G-S之间的少量静电，从而防止MOS管因静电产生误动作，甚至避免击穿MOS管。由于微小的静电就可能使MOS管G-S极间的等效电容产生高电压，因此R42在保护MOS管方面起到了至关重要的作用。
提供偏置电压：R42电阻还能为MOS管提供偏置电压，确保MOS管在合适的电压条件下工作，对于维持电路的稳定运行具有重要意义。
MOS管栅极电阻的主要作用
限制驱动电流
通过合理设置栅极电阻的阻值，可以有效防止瞬间驱动电流过大，从而保护驱动芯片免受损坏。在MOS管开启时，相当于对电容进行充电，此时瞬间电流非常大。串联接入的栅极电阻能够限制这个瞬间电流，避免驱动芯片因电流过大而出现故障。
消除振荡信号
驱动信号通常包含丰富的频率分量，而MOS管电路中不可避免地存在寄生电容和电感，这些因素容易引发振荡信号。栅极电阻可以提供适当的阻尼，吸收振荡信号，进而稳定电路性能。
保护周围元器件
在高压情况下，若不设置栅极电阻或电阻值选择不当，可能会导致周围元器件被击穿。合适的栅极电阻能够有效保护周围元器件，避免其受到高压的损害。
调节导通和关断速度
虽然减小栅极电阻可以加快MOS管的开关速度，但过小的电阻值会使MOS管导通速度过快，在高压情况下可能导致更多的功率消耗和发热问题。因此，合理设置栅极电阻的阻值，可以在一定程度上调节MOS管的导通和关断速度，平衡开关速度与功率损耗之间的关系。
防止瞬间大电流
在MOS管开启时，由于其相当于对电容充电，瞬间电流较大。栅极电阻的存在可以对该瞬间电流进行限制，防止驱动芯片因电流过大而损坏，提高了电路的可靠性和稳定性。
