压敏电阻选型指南
确定额定电压
压敏电阻的额定电压是指其能承受的最大电压值。选型时，需依据电路的工作电压范围来确定压敏电阻的额定电压，确保其与电路工作电压相适配。
选择压敏电阻类型
不同电路对压敏电阻的性能要求有别。如直流电源线路适宜选用大功率 PTC 压敏电阻；模拟电路则应挑选具有超前故障保护功能的压敏电阻。
确定阻值及考虑相关因素
结合所选类型、额定电压和电路工作条件，确定阻值范围，并从中挑选合适的压敏电阻。此时，要综合考虑压敏电阻的功率耗散能力、工作环境等因素，以确保其稳定工作。
压敏电阻虽能吸收大量浪涌能量，但无法承受持续的毫安级以上电流，用作过压保护时需注意这一点。选型时，重点关注标称压敏电压 V1mA 和通流容量这两个参数。
压敏电压

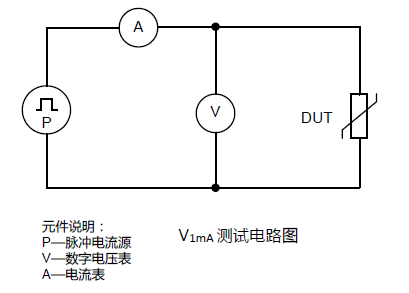

压敏电压即击穿电压或阈值电压，通常是在规定电流（如 1mA 直流电）下测得的电压值，其范围从 10V 到 9000V 不等。选型时，一般遵循 V1mA=1.5Vp=2.2VAC 的原则，Vp 为电路额定电压的峰值，VAC 为额定交流电压的有效值。例如，额定电源电压 220V 的电器，压敏电阻电压值 V1mA 可选在 470 - 480V 之间。
通流容量
通流容量是指在环境温度 25℃下，对应规定冲击电流波形和次数，压敏电压变化不超过 ±10% 时的最大脉冲电流值。为延长使用寿命，所选压敏电阻吸收的浪涌电流应小于产品最大通流量。从保护效果考虑，宜选择通流量大些的产品，一般可选 2 - 20KA。若单个产品通流量不足，可并联多个压敏电阻，此时并联后的通流量为各单只数值之和，且需保证并联的压敏电阻伏安特性相近，以免分流不均造成损坏。
标称电压选取
压敏电阻常与被保护器件并联，正常工作时，其两端电压应低于标称电压，即使在电源波动最坏情况下，也不能超过最大连续工作电压对应的标称电压值。对于过压保护应用，压敏电压应大于实际电路电压，可按 VmA=av/bc 计算选取，其中 a 为电路电压波动系数（一般取 1.2），v 为电路直流工作电压（交流取有效值），b 为压敏电压误差（一般取 0.85），c 为元件老化系数（一般取 0.9）。计算得到的 VmA 是直流工作电压的 1.5 倍，交流状态下还需乘以 1.414。此外，还要注意保证在电压波动最大时，连续工作电压不超过最大允许值；当压敏电阻用于电源线与大地间时，鉴于接地不良可能导致线与地间电压上升，宜选用标称电压高于线与线间使用场合的产品。
压敏电阻选型参数及计算

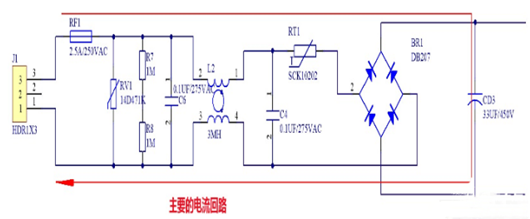

以工作电压 85 - 265V 的电源为例，其最大电压通常不超过 300V（小于压敏的连续工作电压），国内标准电压为 220V。压敏电阻电压选择应满足 V1mA=1.5Vpp=2.2VAC，Vpp 为额定峰值电压（√2×VAC），VAC 为交流有效值。其中 1.5 与 2.2 为安全余量系数。计算时，V1mA 实际数值是直流工作电压的 1.5 倍，交流电压安全倍数取 2.2。
压敏电压要小于桥堆 BR1 反向重复峰值电压 VRRM。若电路中 BD207 电压为 1000V，桥堆电压余量充足时，可适当提高压敏电阻电压取值，以避免电压不稳或雷击天气下反复工作导致元件过早损坏。同时，可适当增大本体直径，以增强抗冲击电流能力。
上电瞬间冲击电流与电网阻值有关，主要阻值来自线路阻抗、高压电解电容 ESR、NTC。假设线阻 + ESR=1Ω，那么 NTC 的取值决定了瞬间冲击电流大小。
热敏电阻取值需与桥堆的正向非重复浪涌电流 IFSM 相关。如 DR1 的 IFSM=60A，则冲击电流要小于 60A，以最大输入电压 265V/60A=4.4Ω 来看，必须大于 4Ω 才能保证元件不被损坏。设计时一般会预留充足余量。
热敏电阻取值需与桥堆的正向非重复浪涌电流 IFSM 相关。如 DR1 的 IFSM=60A，则冲击电流要小于 60A，以最大输入电压 265V/60A=4.4Ω 来看，必须大于 4Ω 才能保证元件不被损坏。设计时一般会预留充足余量。
还要考虑电源工作电流与 NTC 残留电阻阻值。例如热敏电阻选 SCK10202，电路稳态最大工作电流为 0.5A，小于热敏电阻 SCK10202 的功率 0.24W，且留有足够余量。但 NTC 存在一个缺点，即再次上电时需要等待，因为热敏电阻恢复需要时间（热时常数），马上开机时阻值很小，起不到限流保护作用。
在电子电路设计中，压敏电阻选型对电路的过压保护至关重要。合理选型能有效保障电路稳定运行，延长元件使用寿命。
