MOS管是什么?

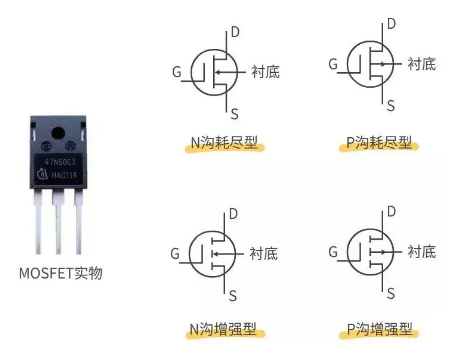

MOS管，即MOSFET（金属-氧化物半导体场效应晶体管），因其栅极被绝缘层隔离，又被称为绝缘栅场效应管。它主要分为N沟耗尽型和增强型、P沟耗尽型和增强型这四大类别。
部分MOSFET内部存在一个体二极管，也被称为寄生二极管或续流二极管。关于寄生二极管的作用，有两种常用解释：其一，在VDD出现过压状况时，该二极管能够率先反向击穿，将大电流直接导向地面，从而避免过压对MOS管造成破坏；其二，它可以防止MOS管的源极和漏极反接时烧毁MOS管，同时在电路中存在反向感生电压时，为这些电压提供通路，防止反向感生电压击穿MOS管。
MOSFET凭借高输入阻抗、快速开关速度、良好的热稳定性以及电压控制电流等特性，在电子电路中广泛应用，尤其适用于高频电源领域，如开关电源、镇流器、高频感应加热设备、高频逆变焊机以及通信电源等场景，其工作频率可达到几百kHz甚至上MHz。
IGBT是什么？

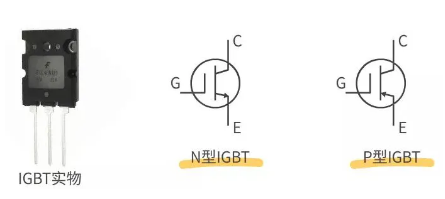

IGBT（绝缘栅双极型晶体管）是一种由晶体三极管和MOS管构成的复合型半导体器件。在电路符号方面，目前尚未统一，通常在绘制原理图时会借鉴三极管或MOS管的符号，此时需依据原理图上标注的型号来判断是IGBT还是MOS管。
此外，需要注意的是，除非官方资料特别说明，否则IGBT内部一般存在体二极管。与MOSFET不同，IGBT内部的体二极管并非寄生，而是特意设置用于保护IGBT脆弱的反向耐压性能，也被称为FWD（续流二极管）。若要判断IGBT内部是否配备体二极管，可用万用表测量IGBT的C极和E极，若测得电阻值为无穷大，则表明该IGBT没有体二极管。
此外，需要注意的是，除非官方资料特别说明，否则IGBT内部一般存在体二极管。与MOSFET不同，IGBT内部的体二极管并非寄生，而是特意设置用于保护IGBT脆弱的反向耐压性能，也被称为FWD（续流二极管）。若要判断IGBT内部是否配备体二极管，可用万用表测量IGBT的C极和E极，若测得电阻值为无穷大，则表明该IGBT没有体二极管。
作为一种新型电子半导体器件，IGBT具备高输入阻抗、低电压控制功耗、简单控制电路、耐高压以及大电流承受能力等特性。在结构层面，IGBT是通过在MOSFET的漏极上增加特定层而形成的，其实质上是MOSFET与晶体管三极管的组合。尽管MOSFET存在导通电阻较高的缺点，但IGBT克服了这一问题，在高压环境下仍能维持较低的导通电阻。不过，与相似功率容量的MOSFET相比，IGBT的速度可能稍逊一筹，原因在于IGBT存在关断拖尾时间，这会导致死区时间延长，进而影响开关频率。
MOS管与IGBT的多维度对比

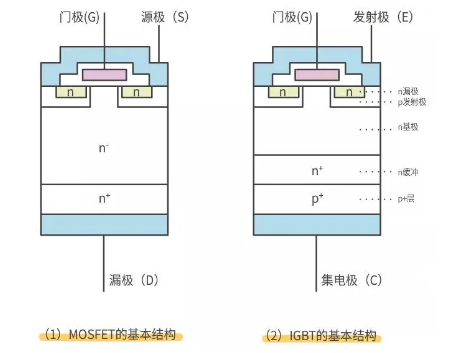

结构差异：MOS管是一种场效应管，主要由栅极、漏极和源极构成，其中栅极和漏极之间是一个P型或N型沟道。IGBT则由一个N型沟道和一个PNP结构组成，具备门极、集电极和发射极，集电极和发射极之间是一个N型沟道。
工作原理不同：MOS管通过栅极电压控制通道电阻，进而调控漏极电流；而IGBT的控制极（门极）主要控制N型沟道的导电性质，从而调节集电极和发射极之间的导通电阻，以控制集电极电流。
导通电阻对比：IGBT的导通电阻通常小于MOS管，因此在高压、大电流应用场景中更为常见。同时，在导通电阻较小的情况下，IGBT依然能够保持较高的开关速度，在高频开关应用中也占据重要地位。
驱动电路复杂度差异：鉴于IGBT的电压和电流极值较大，为了确保其可靠性和稳定性，需要相对复杂的驱动电路。相比之下，MOS管的驱动电路则较为简单。
成本考量：通常情况下，MOS管的成本低于IGBT，这主要归因于MOS管的制造工艺更为成熟，而IGBT的制造工艺和材料成本相对较高。
应用场景的精准适配
MOSFET在高频领域展现出显著优势，其能够适应的工作频率范围较广，从几百kHz到上MHz不等。然而，其导通电阻较大，在高压大电流场合下功耗相对较高。而IGBT在低频以及较大功率场合下表现出色，具备较小的导通电阻和高耐压特性。基于这些特性差异，MOSFET主要应用于开关电源、镇流器、高频感应加热、高频逆变焊机、通信电源等高频电源领域；IGBT则在焊机、逆变器、变频器、电镀电解电源、超音频感应加热等领域大放异彩，为不同功率和频率需求的电路系统提供关键支持。
