双电源供电电路

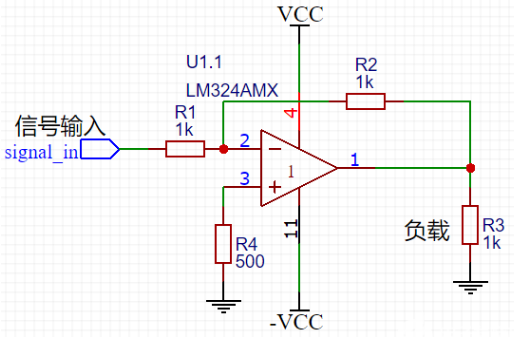

反相比例放大电路
在LM324运算放大器构成的反相比例放大电路中，平衡电阻R4的取值遵循R4=R1//R2的原则。该电路的放大倍数可表示为-(R2/R1)，这表明输出信号与输入信号反相，且其幅度由R2与R1的比值决定。由于输入信号仅通过电阻R1进入反相输入端，该电路的输入电阻相对较小，可表示为Ri=R1，而输出电阻理想情况下为零（Ro=0）。

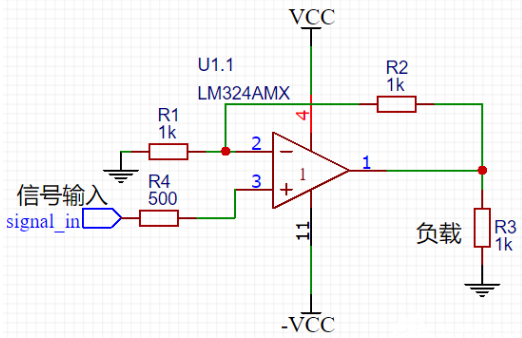

同相比例放大电路
对于同相比例放大电路，同样遵循R4=R1//R2的平衡电阻取值规则。其放大倍数为1+(R2/R1)，这意味着输出信号与输入信号同相，并且幅度根据R2与R1的比值进行放大。该电路的一个显著特点是具有很高的输入电阻（Ri≈∞），这是因为输入信号直接施加在同相输入端，而输出电阻依然理想为零（Ro=0）。
反馈网络位置的重要性

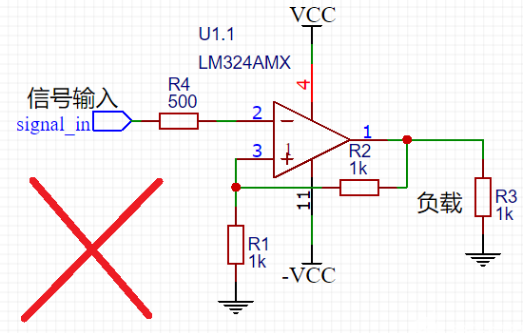

需要特别注意的是，上述所有电路的反馈网络均连接在反相输入端，这样的连接方式是为了构成负反馈电路，从而实现稳定的线性放大功能。倘若将反馈网络错误地连接到同相输入端，则会形成正反馈电路。在这种情况下，电路将不再执行线性放大，而是转变为比较器的功能。例如，

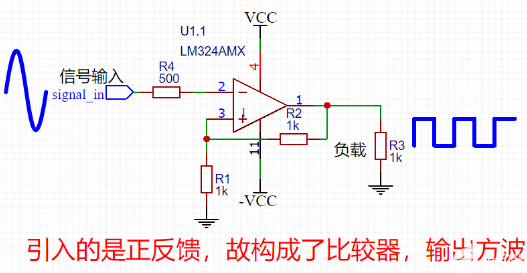

若构成正反馈，电路的输出可能会呈现为方波形式。
若构成正反馈，电路的输出可能会呈现为方波形式。
单电源供电电路

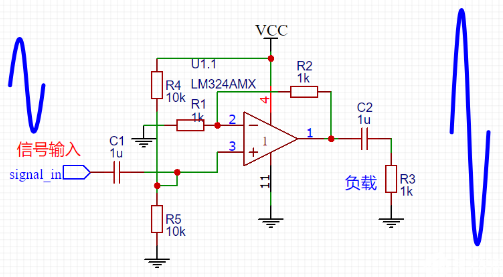

同相比例放大电路的单电源适配

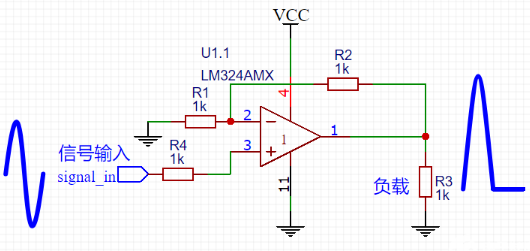

在单电源供电情况下，同相比例放大电路的输入电压需满足大于零的条件，若输入电压小于零，电路将输出低电平（0）。为了使电路能够正常处理负电压输入，需要在同相输入端叠加一个直流分量。通常选择叠加的直流分量为电源电压的一半，这样可以有效抵消负电压输入，使正负电压输入在电路中得到对称处理。
此外，电路中耦合电容的作用是消除输出中的直流分量，因此应选择无极电容，如胆电容或陶瓷电容。
此外，电路中耦合电容的作用是消除输出中的直流分量，因此应选择无极电容，如胆电容或陶瓷电容。
反相比例放大电路的单电源适配

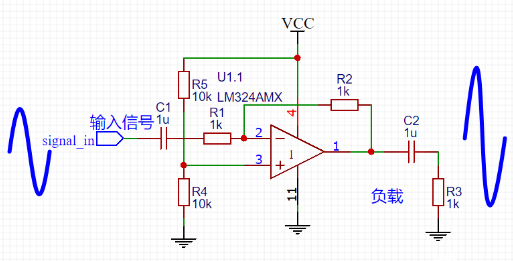

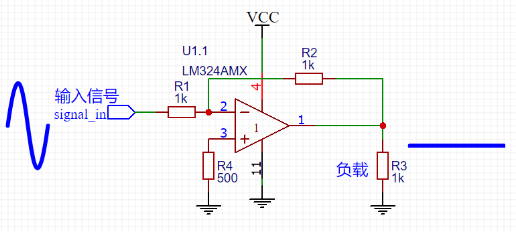

对于反相比例放大电路，单电源供电时，无论输入何种信号，若不进行调整，输出都可能为零。同样地，通过在同相输入端叠加适当的直流分量，可以抵消输入信号中的直流成分，从而使电路在单电源供电下正常工作。
综上所述，LM324运算放大器在双电源和单电源供电条件下，分别通过合理设计电路结构和引入必要的直流偏置，能够实现多种放大功能，满足不同应用场景下的需求。
