变容二极管，亦称 Varactor 电容，是一种特殊的半导体器件，其电容值可根据外加电压的变化而改变。它利用 pN 结反偏时结电容随外加电压变化的特性制成，当反偏电压升高时结电容减小，反之则增大。变容二极管的电容量通常较小，最大值一般在几十皮法到几百皮法之间，最大电容与最小电容之比约为 5:1。因其独特的电容可变特性，变容二极管主要应用于高频电路中的自动调谐、调频、调相等领域。
工作原理

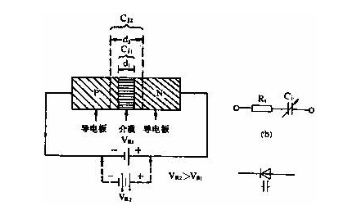

变容二极管本质上是一个反偏压的二极管，其结电容相当于耗尽层的电容。可近似将耗尽层视为平行板电容器，两导电板间夹有介质。结电容 C1 与耗尽层宽度 d 成反比，即 C1∝1/d。而 d 与反向偏压 VR 的 n 次方成正比（n 是与掺杂浓度相关的常数），故 C1∝1/VRn。这意味着反向偏压越高，耗尽区越宽，结电容就越小，反之亦然。例如，当 VR1＞VR2 时，d2＞d1，Cj2＜Cj1。
变容二极管的简化等效电路及电路符号分别如图（b）、（c）所示。其中，用一只可变电容表示结电容，R2 则是半导体材料的电阻。
变容二极管属于反偏压二极管，通过改变其 PN 结上的反向偏压，可以调节 PN 结的电容量。需要注意的是，反向偏压与结电容之间的关系是非线性的。
封装形式
变容二极管具有多种封装形式，包括玻璃外壳封装（玻封）、塑料封装（塑封）、金属外壳封装（金封）以及无引线表面封装等。通常情况下，中小功率的变容二极管多采用玻封、塑封或表面封装，而大功率的变容二极管则更多地选用金封。
作用特点
变容二极管是一种利用 PN 结间电容可变原理制成的半导体器件，能够在高频调谐、通信等电路中作为可变电容器使用。通过改变其 PN 结上的反向偏压，即可实现对 PN 结电容量的调节。反向偏压越高，结电容越小，但两者之间的关系并非线性。下图为变容二极管的电容值与反向偏压值的关系图解，其中（a）表示反向偏压增加，电容减少；（b）表示反向偏压减少，电容增加。

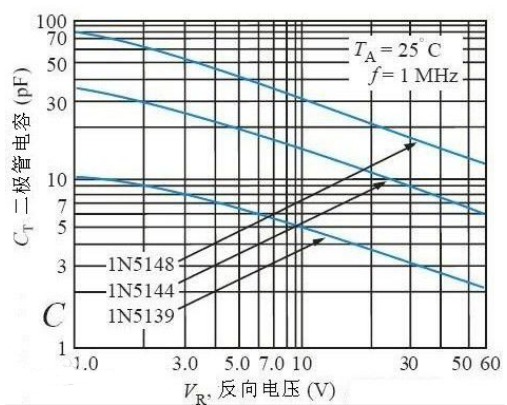

变容二极管的电容误差范围是规定的电容量范围，数据表中会显示最小值、标称值及最大值，这些数值通常也会绘制在图上，以便用户参考。
正负极判断
在外观方面，变容二极管通常有明显的标记来区分正负极，例如红色圆形标记表示阳极（正极），黑色部分则表示阴极（负极）。如果器件上没有明确的标记，可以依据型号规格手册来查看其引脚功能。
当需要测量变容二极管的正负极时，可以选择 500 型万用表的 R×1k 档。首先将红表笔接一端，黑表笔接另一端，若测得电阻值为 6.5kΩ，同时记下表针倒数偏转格数 n′≈19.7 格。接着交换管脚位置重新测量，若电阻值变为无穷大，则可判定第一次测量为正向接法，正向电阻为 6.5kΩ，正向导通电压 VF=0.03V/格×9.7 格=0.59V。第二次测量则为反向接法。这表明该管子具有单向导电性，且靠近红色环的管脚为正极。若要测量变容二极管的结电容，可选用 100pF 量程的线性电容表。
变容二极管以其独特的电容可变特性，在高频电路领域发挥着重要作用，其正确的选型与应用对于电路性能的优化至关重要。
