钽电容正负极区分指南
一、引言
在电子电路设计与制作中，正确识别钽电容的正负极至关重要。错误的极性连接不仅会导致钽电容无法正常工作，还可能引发严重后果，如电容失效、烧焦甚至爆炸。本文将详细介绍如何准确区分钽电容的正负极，以确保电路的稳定与安全运行。
二、钽电容正负极的标识方法
（一）观察钽电容表面标识
贴片钽电容

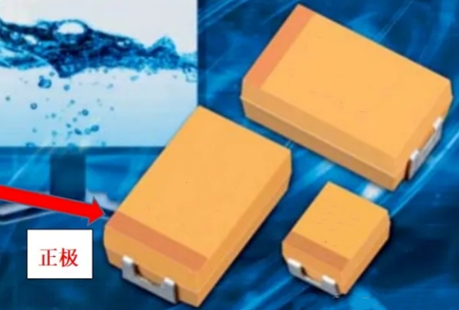

贴片钽电容通常标有一横线的一端为正极，另一端则为负极。在安装和焊接过程中，应仔细辨认这一标识，确保正确连接。
引线钽电容
引线钽电容的引脚长度不同，长脚一般代表正极，短脚代表负极。可以通过比较两个引脚的长度来识别正负极。
牛角型（盖板型）钽电容
牛角型钽电容的端子面没有花纹的一端为正极，有花纹的一端为负极。这一特点有助于快速识别其极性。
螺栓型及极柱型钽电容
对于螺栓型及极柱型钽电容，一般壳体作为正极，上盖作为负极。在安装时，应注意壳体和上盖的连接方式，以确保正确连接。
（二）依据 PCB 板上的标识判断
PCB 板标识特点

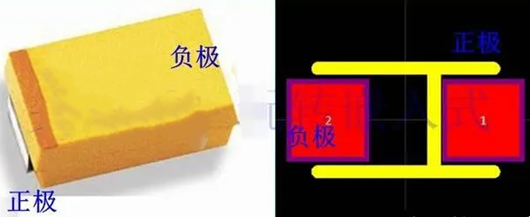

在 PCB 板上，电容位置通常标有两个半圆，其中涂颜色的半圆对应的引脚为负极。这一标识为安装和焊接提供了明确的指导。
三、钽电容正负极区分的要点
极性标识细节
有标记（如一横线）的一端是正极，另一端则是负极。这是钽电容常见的极性标识方式。
引线长度辨识
引线钽电容的长腿为正极，短腿为负极。这一特点在引线式钽电容的识别中非常实用。
特殊类型钽电容的极性判断
牛角型（盖板型）钽电容的端子面无花纹者为正极，有花纹者为负极；螺栓型及极柱型钽电容的壳体通常为正极，上盖为负极。对于套管型产品，套管上的极性标识靠近的端子即为相应极性。
四、正确使用钽电容的注意事项
极性连接要求
钽电容属于极性电容，在使用时必须按照电源的正、负方向接入电路。阳极（正极）应连接到电源的 “+” 极，阴极（负极）则连接到电源的 “-” 极。
避免反接的后果
若正负极接反，钽电容将无法正常工作甚至失效。轻则电容被烧焦，重则可能引发爆炸，给设备和人员带来严重损害。
专业检测工具的运用
可以利用专业的检测工具，如万用表来检测钽电容的极性。由于电容两极之间的介质并非绝对绝缘体，其电阻值（称为绝缘电阻或漏电电阻）通常在 1000 兆欧以上。只有当电解电容的正极连接到电源正极（电阻挡时的黑表笔），负极连接到电源负极（电阻挡时的红表笔）时，电解电容的漏电流才会较小（漏电阻较大）。通过这一特性，可以准确判断钽电容的极性。
五、结论
正确区分钽电容的正负极对于保证电子电路的正常运行和安全至关重要。通过观察钽电容表面标识、引线长度以及 PCB 板上的标识，可以准确识别其正负极。在实际应用中，务必遵循正确的连接方式，避免因极性错误而导致的不良后果。同时，合理运用专业检测工具，进一步确保钽电容的正确使用。
