有源元器件与无源元器件详解
基本定义
有源器件通常用于信号放大、变换等复杂操作，而无源器件主要用于信号传输或通过方向性实现某种程度的 “信号放大”。简而言之，需要电源才能工作的器件称为有源器件，而无需电源的则称为无源器件。
无源器件的定义与特点
无源器件在工作时内部不含有任何形式的电源。从电路性质来看，无源器件具有两个基本特点：一是自身会消耗电能，或把电能转化为其他形式的能量；二是只需输入信号，无需外加电源即可正常工作。
有源器件的定义与特点
有源器件工作时内部存在电源。从电路性质而言，有源器件的特点包括：一是自身消耗电能；二是除了输入信号外，必须要有外加电源才能正常工作。
有源器件与无源器件的区别
能量来源
有源器件依赖外部能量才能正常运作，能够对信号进行放大、增益等处理，但这些操作需要消耗能量。而无源器件无需外部能量支持，主要负责信号传递、能量存储、信号过滤等功能。
工作原理
有源器件通过复杂的物理机制（如晶体管、场效应管等）对输入信号进行放大、增益、滤波等处理，其生产制造需要精密的工艺和技术。相比之下，无源器件的工作原理相对简单，主要依靠电场、磁场等基本物理机制实现信号传输和转换。
应用场景
有源器件常应用于需要对信号进行处理的场合，如信号放大、信号变换、电源调节等，常见于音频放大器、功率放大器、变频器等设备。无源器件则多用于信号滤波、能量储存、干扰消除等场景，例如电源滤波电容、限流电阻等。

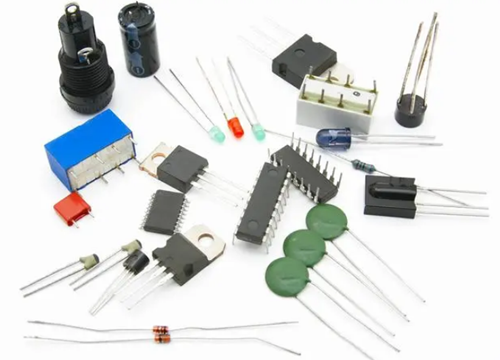

常见的无源器件
电子系统中的无源器件依据其功能可分为电路类器件和连接类器件。
电路类器件
二极管（diode） ：具有单向导电性，广泛应用于整流、限幅等电路中。
电阻器（resistor） ：用于限制电流、分压等，是电路中常见的基础元件。
电阻排（resistor network） ：将多个电阻集成在一起，便于实现复杂的电阻网络功能。
电容器（capacitor） ：能够存储电荷，用于滤波、耦合、旁路等场景。
电感（inductor） ：通过储存磁场能量，在电路中起到滤波、振荡等作用。
变压器（transformer） ：基于电磁感应原理，实现电压变换、电气隔离等功能。
继电器（relay） ：利用电磁原理控制电路的通断，起到开关的作用。
按键（key） ：用于人工操作输入信号，控制电路的工作状态。
蜂鸣器、喇叭（speaker） ：将电信号转换为声音信号，用于提示音、音频播放等场景。
开关（switch） ：用于手动或自动控制电路的通断，实现电路的不同工作模式切换。
连接类器件
连接器（connector） ：实现电路板之间、电路板与外部设备之间的电气连接。
插座（socket） ：为可插拔的电子元件提供连接接口，便于更换和维修。
连接电缆（line） ：用于传输电信号，连接各个电路组件或设备。
印刷电路板（pcb） ：作为电路组件的载体，实现电路的布线和连接，为电子元件提供机械支撑和电气连接。
无源元件主要集中在电阻类、电感类和电容类元件，其共同特点是无需外部电源即可在有信号时工作。
常见的有源器件
有源器件是电子电路的核心组成部分，从物理结构、电路功能和工程参数等方面，可将有源器件分为分立器件和集成电路两大类。
分立器件
双极型晶体三极管（bipolar transistor），简称三极管（bjt） ：具有电流放大作用，广泛应用于放大电路和开关电路中。
场效应晶体管（field - effect transistor） ：通过控制栅极电压来调节漏极电流，具有高输入阻抗等优点。
晶闸管（thyristor），也叫可控硅 ：在电力电子领域应用广泛，可用于可控整流、交流调压等电路。
半导体电阻与电容 ：采用集成技术制造的电阻和电容，主要用于集成电路内部，为电路提供必要的电阻和电容元件。
模拟集成电路器件
模拟集成电路器件主要用于处理随时间连续变化的模拟信号。
集成运算放大器（operation amplifier），简称集成运放 ：具有高增益、高输入阻抗等特点，广泛应用于信号放大、运算等电路中。
比较器（comparator） ：用于比较两个模拟信号的大小，输出数字信号，常用于信号检测、电平转换等场景。
对数和指数放大器 ：能够实现信号的对数或指数变换，用于拓宽放大器的动态范围等。
模拟乘 / 除法器（multiplier / divider） ：可实现模拟信号的乘法或除法运算，在信号调制、解调等电路中有重要应用。
模拟开关电路（analog switch） ：用于在模拟信号路径中实现信号的通断控制，具有低导通电阻和高隔离度等特点。
pll 电路（phase - locked loop），即锁相环电路 ：实现输入信号与输出信号的相位锁定，常用于频率合成、时钟恢复等电路。
集成稳压器（voltage regulator） ：提供稳定的输出电压，用于电源电路中，为其他电路组件提供可靠的供电。
参考电源（reference source） ：提供高精度、稳定的参考电压，用于测量、比较等电路中。
波形发生器（wave - form generator） ：产生各种波形信号（如正弦波、方波、三角波等），为电路测试和信号处理提供信号源。
功率放大器（power amplifier） ：对输入信号进行功率放大，用于驱动负载，如音频功放、射频功放等。
数字集成电路器件
基本逻辑门（logic gate circuit） ：实现基本的逻辑运算（如与、或、非等），是数字电路的基础单元。
触发器（flip - flop） ：具有记忆功能，能够存储一位二进制信息，是时序电路的基本组成部分。
寄存器（register） ：由多个触发器组成，用于存储多位二进制数据，在数字系统中用于数据暂存和移位等操作。
译码器（decoder） ：将输入的编码信号转换为对应的输出信号，用于地址译码、指令译码等场景。
数据比较器（comparator） ：比较两个数字量的大小，输出比较结果，用于数据排序、查找等操作。
驱动器（driver） ：用于增强信号的驱动能力，将控制信号转换为能够驱动负载的信号，如电机驱动器、显示驱动器等。
计数器（counter） ：对输入的脉冲信号进行计数，实现计数功能，常用于频率测量、定时控制等电路。
整形电路 ：对输入信号进行整形处理，使信号的波形符合特定要求，如信号的箝位、限幅等。
可编程逻辑器件（pld） ：可通过编程实现特定的逻辑功能，具有高度的灵活性和可重构性，如 fpga、cpld 等。
微处理器（microprocessor，mpu） ：集成了运算器、控制器和寄存器组的数字集成电路，是计算机的核心部件，能够执行各种复杂的指令和数据处理任务。
单片机（microcontroller，mcu） ：将微处理器、存储器、输入输出接口等功能集成在一个芯片上，具有体积小、成本低、可靠性高等优点，广泛应用于嵌入式系统中。
dsp 器件（digital signal processor，dsp） ：专为数字信号处理设计的微处理器，具有强大的数值计算能力和高速处理能力，常用于音频、视频、通信等领域的信号处理。
有源元器件在电子线路中占据核心地位，所有的振荡、放大、调制、解调以及电流变换等功能都离不开有源元器件的支持。其性能优劣直接决定了电子设备的性能和功能，是电子技术发展的关键推动力量。
