PWM驱动H桥工作原理精解
在现代电机控制领域，PWM（脉宽调制）技术与H桥电路的结合应用极为广泛。以下是关于PWM驱动H桥工作原理的详细解析，内容严谨专业，适用于官网发布。
一、PWM控制与H桥电路概述
PWM信号经微控制器输出，通过驱动电路放大后，精准控制H桥电路中的功率管开关状态，实现对电机转速和方向的高效调节。H桥电路由四个开关元件（常见为MOS管或晶体管）构成，分为两组，分别掌控电机正转与反转。一组导通时，另一组切断，以此切换电机转动方向。
二、PWM信号特性及其作用机制
PWM信号为数字信号，由高、低电平组成，其占空比（高电平持续时间与周期之比）决定了输出电压大小。在H桥电路中，PWM信号连接至两个输入端，控制开关通断。调整占空比，可改变电机两端平均电压，实现对电机转速的精准控制。高电平时间越长，电机平均电压越高，转速随之提升；低电平时，相应开关断开，电机减速或停止。

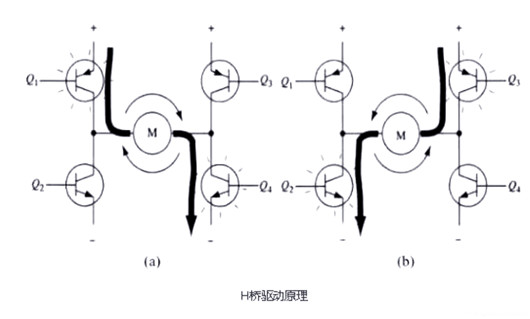

三、H桥电路结构与功能细节
H桥电路因其形状类似字母H而得名，四个开关组成H的四条垂直腿，电机位于横杠位置。这四个开关通常为两个MOSFET和两个二极管，或四个三极管。通过控制这四个开关的通断，可调节电机电流的大小与方向。占空比较小时，开关器件低频工作，电流变化缓慢；占空比较大时，器件高频工作，电流变化急剧。在H桥PWM驱动电路中，电流波形近似方波。高电平时，电流经一个MOSFET和一个二极管流入电机；低电平时，电流经另一个MOSFET和二极管流出电机。
四、PWM信号对电机转速和扭矩的控制原理
调节PWM信号占空比，可精确控制电机电流波形的大小和方向，进而实现对电机转速和扭矩的精准控制。占空比较小，电流波形峰值较小，电机转速较慢；占空比较大，峰值较大，转速加快。H桥电路允许通过改变PWM信号频率来调节电流波形变化速度，使其在不同负载和工作环境下更具灵活性。
五、实际应用中的驱动电路设计要点
（一）单片机与驱动芯片的协同应用
单片机虽能输出直流信号，但驱动能力有限，通常作为驱动信号源，通过驱动芯片控制大功率管（如MOS管），产生大电流驱动电机。占空比大小经驱动芯片调节，控制加在电机上的平均电压，实现转速调节。
（二）H桥驱动电路构建与驱动芯片选型

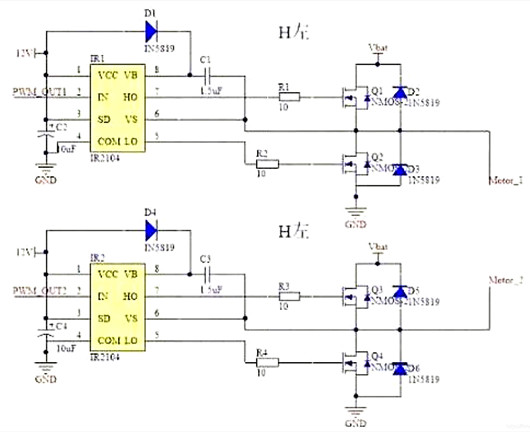

电机驱动常采用N沟道MOSFET构建H桥驱动电路。H桥是典型直流电机控制电路，要使电机运转，需使对角线开关导通，通过电流方向变化控制电机正反转。实际驱动电路中，常用硬件电路控制开关。电机驱动板主要采用两种驱动芯片：全桥驱动HIP4082和半桥驱动IR2104。半桥电路由两个MOS管组成，全桥电路由四个MOS管组成。IR2104半桥驱动芯片可驱动高端和低端两个N沟道MOSFET，提供较大栅极驱动电流，具备硬件死区、防同臂导通功能。两片IR2104可组成完整直流电机H桥驱动电路，其成本低、功能完善，虽输出功率较HIP4082低，但应用广泛。
（三）隔离措施的重要性
驱动电路可能产生较大回灌电流，为避免影响单片机，建议采用隔离芯片隔离。隔离芯片如2801等，常作控制总线驱动器，可提升驱动能力，满足条件后实现数据单向传输，确保单片机信号能驱动芯片，反之则不能，有效保护单片机。
