在电子电路设计领域，光耦隔离电路是一种关键的信号隔离技术，它巧妙地利用了发光二极管（LED）和光电三极管的光电特性，实现了输入与输出电信号的有效隔离。以下是对光耦隔离电路的深入解析，内容严谨专业，适用于官网发布。
一、光耦隔离电路的基本原理
光耦隔离电路的核心在于发光二极管和光电三极管的协同工作。发光二极管将输入的电信号转换为光信号，而光电三极管则将光信号再转换为电信号，从而实现了输入和输出之间没有直接的电连接，有效屏蔽了干扰，保护了电路的稳定运行。

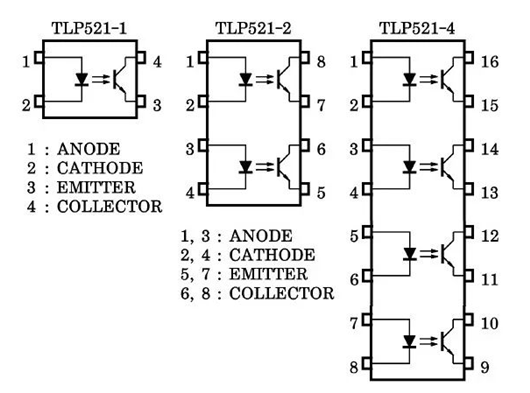

光耦隔离器有多种方式，示意图
光耦隔离器有多种方式，示意图
二、发光二极管特性
发光二极管因其内部材料的差异，能够发出不同颜色的光，常见的有红色、蓝色、绿色等。这些不同颜色的发光二极管在性能指标上也存在细微差别，例如开启电压有所不同。与普通二极管一样，发光二极管具有单向导电性，只有当外加的正向电压足够大，使正向电流达到一定强度时，才会发光，且正向电流越大，发出的光越强。不过，与普通二极管相比，发光二极管的开启电压相对较大。
三、光电三极管特性
光电三极管通过光照强度来控制集电极电流的大小，其功能可以等效为一个光电二极管与一只晶体管的组合。当无光照时，集电极电流称为暗电流；有光照时，集电极电流则称为光电流。这种特性使得光电三极管能够在光信号的控制下，实现对电流的调节。
四、光耦隔离电路的实现与作用
光耦隔离电路通过电 - 光、光 - 电的转换过程，彻底消除了输入和输出之间的直接电连接。这种设计不仅能够有效隔离输入和输出电路，防止干扰信号的传播，还能保护电路免受高电压、高电流等异常情况的影响，广泛应用于各种需要信号隔离的电子系统中，如电源管理、信号传输等场景。
五、光耦隔离器使用注意事项
输入电流 ：为确保发光二极管能够正常发光，外加的正向电压必须产生足够大的正向电流。若输入电流不足，可能导致发光二极管发出的光强度不够，甚至无法发光，从而输出信号不准确。
反向电压 ：在电路设计过程中，必须充分考虑光耦隔离器的最大反向电压。超过该电压值可能会损坏光耦隔离器，甚至引发整个电路的故障，影响电路的可靠性和稳定性。

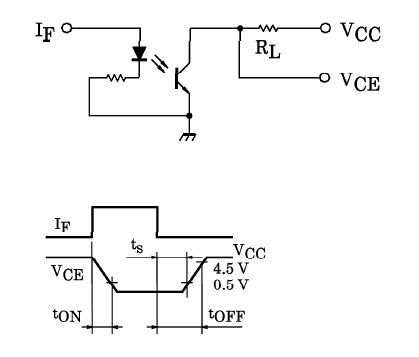

反应速度 ：光耦隔离电路存在一定的反应时间，当输入端电流发生变化时，输出端需要一定时间才能做出响应。这个反应时间可能会导致输出信号与输入信号之间出现差异，尤其在输出方波信号时，可能会引起波形畸变。因此，在设计高频电路或对信号精度要求较高的电路时，必须充分考虑光耦隔离器的反应速度特性，采取适当的补偿或优化措施，以确保信号的完整性和准确性。
