稳压管反向击穿特性分析
稳压管是一种特殊的二极管，其核心特性在于 PN 结的反向击穿能力，借此实现精准稳压功能。当反向电压达到特定阈值时，稳压管会进入反向击穿状态，但该击穿具有可恢复性，并非永久性损坏。稳压管的设计初衷正是在反向击穿区域内稳定电压。
在实际应用中，控制稳压管的电流至关重要。需在电路中串联限流电阻，确保稳压管工作电流处于安全范围，防止因电流过大而损坏。限流电阻的选择极为关键，过大或过小都会削弱稳压效果。

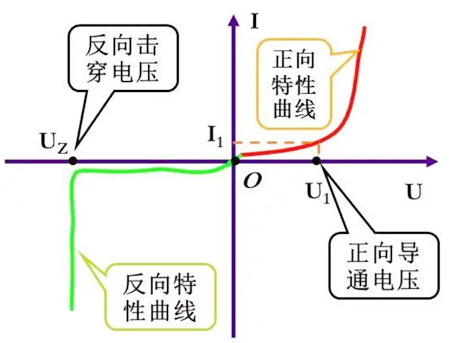

稳压管正常工作时处于反向击穿状态，该区间具有可恢复性。PN 结的伏安特性如下图所示，第一象限为正向特性曲线，普通二极管基于此特性研制，以一般硅二极管为例，正向导通压降约 0.7V。当施加正向电压大于 0.7V 时，二极管导通，电流呈指数上升，压降变化较小。而当施加反向电压时，若二极管电压小于 UZ（反向击穿电压），反向电流极小，通常为 μA 或 nA 级别，可忽略不计，体现了普通二极管正向导通、反向截至的特性。

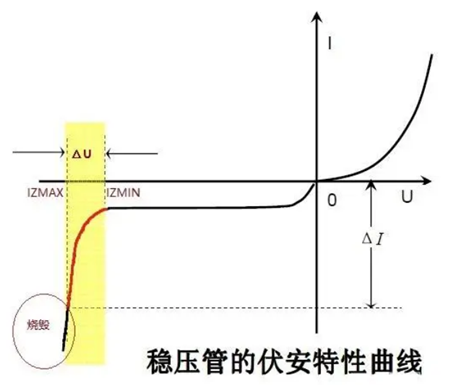

稳压二极管工作于反向击穿区，该区域存在一个范围，使用时必须确保其工作在此区间内，即 IZMIN≤IZ≤IZMAX。其中，IZ 为稳压二极管的工作电流，IZMIN 为最小稳压电流，IZMAX 为最大工作电流。因此，限流电阻的参数计算至关重要，设计不当可能无法达到稳压效果，甚至导致电流过大、雪崩击穿，烧毁二极管。其正常工作区域如下图黄色部分所示。

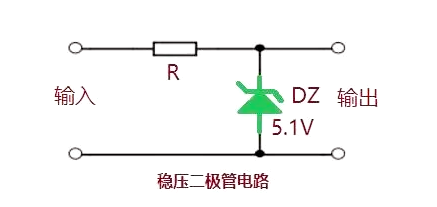

稳压二极管电路
稳压二极管电路
在实际电路设计中，需根据稳压二极管的相关参数（如典型稳压值、工作电流典型值、最大工作电流、最小稳压电流，以及输入电压范围、输出负载电流范围）精确计算限流电阻 R 的阻值。
