电压反馈与电流反馈运放详解
一、引言
在电子设计领域，运算放大器（运放）作为关键元件，依据反馈方式主要分为电压反馈和电流反馈两类。尽管二者在功能上有相似之处，但在电路特性、应用场景等方面存在显著差异。本文将深入剖析这两种运放的工作原理、结构特性以及选型要点，助力工程师在实际项目中做出精准选择。
二、电压反馈型运放

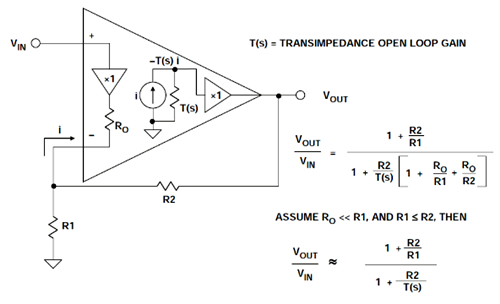

电流型运放结构:
电流型运放结构:
（一）反馈网络与工作原理
电压反馈型运放以差分输入为核心，其反馈网络通过电压形式将输出信号部分地反馈至反相输入端。具体而言，反相输入端的电压与输出电压之间存在固定比例关系，该比例由反馈电阻（Rf）和输入电阻（R1）共同决定。运算核心在于维持反相输入端与同相输入端之间的电压差，并通过反馈网络调节输出电压，以实现信号放大功能。
（二）增益与带宽特性
电压反馈型运放的−3dB带宽受R1、Rf以及跨导（gm）的综合影响，遵循增益带宽积（GBW）规律。即当增益提升时，带宽按相同比例缩减。以典型运放为例，若R1=1kΩ，Rf=9kΩ，则闭环增益为10，在gm固定的情况下，带宽将相应调整。此外，运放的稳定性受R1和Rf的共同支配，二者需合理匹配，以确保相位裕度充足，防止电路振荡。
（三）应用场景优势
电压反馈型运放凭借其高输入阻抗、低输出阻抗的特性，在低频信号处理、精密测量电路以及有源滤波器设计中表现卓越。例如在精密传感器信号调理电路中，能够准确放大微弱信号，同时抑制噪声干扰，保障测量精度。常见的电压反馈型运放包括OP07（超低输入偏置电流）、LM324（四运放集成电路，适合多种通用电路设计）等。
三、电流反馈型运放
（一）输入结构与工作原理

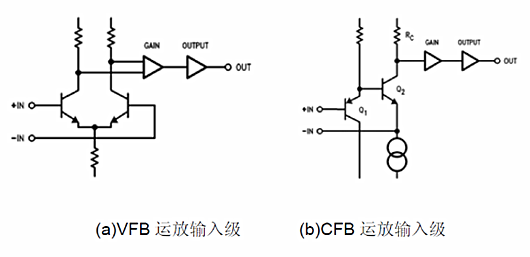

电流反馈型运放（CFB）的输入结构独特，其反相输入端连接缓冲器输出，缓冲器输出电阻（R0）通常为数十欧姆。误差信号以电流形式流经R0，构成电流反馈的基础。该误差电流经电流镜像电路转换至第二级，进而实现电流到电压的转变，驱动后续放大级。简言之，CFB运放的核心在于利用输入电流作为误差信号，实现快速放大控制。
（二）增益与带宽特性
电流反馈型运放的增益和带宽相互独立。其−3dB带宽主要由反馈电阻（Rf）单独决定，通过调整Rf即可灵活调控带宽，而不影响增益设置。增益则由输入电阻（R1）和Rf共同决定。此外，CFB运放的稳定性也主要受Rf影响，合理选择Rf对保障电路稳定性至关重要。例如，在高速信号放大电路中，选取合适的Rf能使带宽精准匹配信号频谱需求。
（三）应用场景优势
CFB运放以其高slewrate（压摆率）、宽带宽特性，在高速信号处理领域占据优势。尤其在信号频率超过10MHz、高增益及大信号调理场景中，能够有效维持信号完整性，降低信号失真。典型应用包括高速ADC/DAC缓冲电路、宽带有源滤波器以及视频信号处理电路等。常见的CFB运放有AD812（宽带宽、高slewrate）、OPA690（低失真、高速性能）等。
四、电压反馈与电流反馈运放的对比
（一）带宽与增益关系
电压反馈型运放受GBW限制，增益提升必然导致带宽收缩。而CFB运放的带宽与增益解耦，允许在固定增益下独立拓展带宽，或在固定带宽下灵活调整增益。
（二）反馈电阻选择
CFB运放对Rf的取值敏感，需严格依据数据手册推荐范围选取。过大的Rf可能引入寄生参数影响，导致稳定性下降；过小的Rf则可能限制带宽。相比之下，电压反馈型运放对Rf的容忍度较高，设计灵活性更强。例如，在CFB运放中，若Rf偏离推荐值10%以上，可能引发明显振荡。
（三）压摆率表现
CFB运放通常具备更高的slewrate，可达数千伏每微秒（V/μs），远超电压反馈型运放（一般在500V/μs左右）。在处理大幅度、高速信号时，CFB运放能有效避免输出信号畸变。例如，在缓冲10MHz、5V信号时，CFB运放可保持良好信号形状，而电压反馈型运放可能因slewrate不足输出三角波。
（四）选型指南
低速精密应用：在直流或低频精密信号处理场景（如精密传感器接口电路），优先选用电压反馈型运放，因其具备更低的输入偏置电流、更高的直流增益以及更优的噪声性能。
高速信号处理：对于信号频率高于10MHz、要求高增益或大信号驱动的应用，CFB运放通常是更佳选择，可兼顾宽带宽与低失真。
五、电流反馈型运放的应用注意事项
（一）禁止作为积分器使用
CFB运放的输入结构和反馈机制决定了其不适合积分运算场景。积分电路要求输入电流与时间成积分关系，而CFB运放的误差电流受输入缓冲器动态特性影响，难以满足积分精度要求。
（二）反馈电阻两端的电容规避
在CFB运放的Rf两端并联电容可能破坏其反馈稳定性，引发振荡。因电容会在高频段形成低阻抗通路，干扰反馈电流路径，破坏相位裕度。
（三）输出与反相输入端跨接电容的限制
跨接电容会引入额外相位滞后，削弱CFB运放的相位裕度，特别是在高频工作状态下，可能导致电路振荡。
（四）反馈误差与输出关系
CFB运放的反馈误差体现为运放反相输入端的电流值，输出电压可表示为Vout=Zf×Iin。因此，Zf的选取需综合考虑信号频率、负载特性等因素。
（五）反馈电阻的合理取值
CFB运放的Rf既影响增益精度，又关联稳定性与带宽。过大的Rf可能因寄生电容效应降低slewrate，过小的Rf则可能因反馈电流过大导致运放饱和。存在一个最佳Rf值，既能实现最大带宽，又能保障稳定工作。
（六）禁止电压跟随器接法
CFB运放的输入结构决定了其不适合作为电压跟随器。电压跟随器要求高输入阻抗、低输出阻抗以及单位增益稳定，而CFB运放的输入缓冲器输出阻抗相对较高，难以满足该要求，易导致电路不稳定。
（七）压摆率优势
CFB运放凭借其高slewrate，在快速信号跃变场景中表现出色，能迅速响应输入信号变化，维持输出信号的保真度。
（八）无增益带宽积限制
CFB运放突破了GBW束缚，增益与带宽的独立调节特性使其在宽带信号放大应用中更具灵活性。
（九）增益与闭环带宽的独立设置
CFB运放允许设计人员依据具体需求分别设定增益与闭环带宽，无需在二者之间进行折中权衡。
（十）同向与反相输入计算公式
CFB运放的同向与反相输入计算公式与电压反馈型运放基本一致，方便设计人员快速上手。
