12V转220V逆变器电路解析
一、电路组成与工作原理

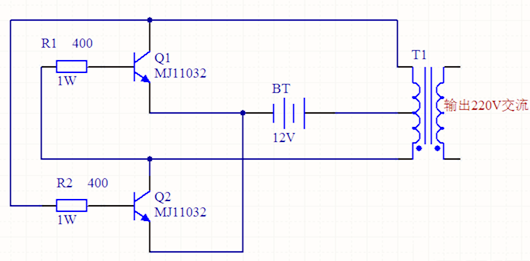

该12V转220V逆变器电路设计简洁实用，主要由两个三极管、两个电阻、一个变压器构成。电路通电后，输出端可产生交流电，能够驱动220V白炽灯等设备。
（一）初始导通状态

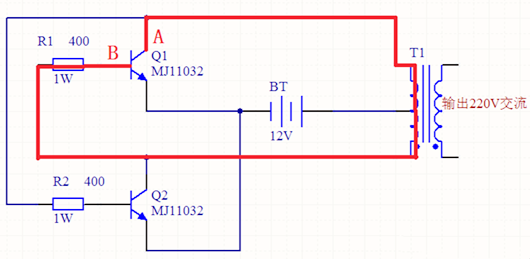

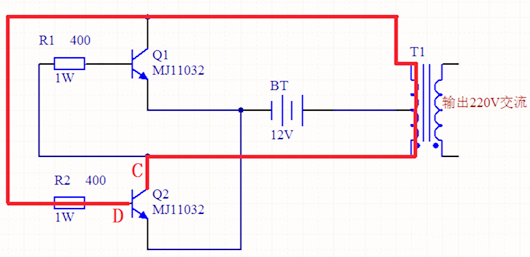

通电瞬间，对于三极管Q1，其集电极（A点）直接与电源正极相连，基极（B点）通过一个大功率电阻与电源正极相连，满足导通条件。同理，三极管Q2的集电极（C点）与电源正极相连，基极（D点）也通过大功率电阻与电源正极相连，同样满足导通条件。
（二）导通与截止的动态过程
由于实际应用中两个三极管的特性不可能完全相同，假设Q1率先导通。电流从电源正极流出，经变压器和Q1回到电源负极。Q1导通后迅速进入饱和状态，集电极与发射极之间的压降降至约0.3V，导致A点电位下降，进而B点电位也随之降低。由于Q1导通时发射极与基极之间的正偏压降约为0.7V，此时0.3V的压降无法维持其导通状态，Q1逐渐截止。
随着Q1截止，Q2的基极和集电极电位上升。当达到Q2的导通条件时，Q2导通，电流从电源正极流出，经变压器和Q2返回电源负极。同样地，Q2导通后进入饱和状态，集电极与发射极压降降至约0.3V，基极电位降低，随后Q2截止。
（三）震荡与变压
Q1和Q2如此反复循环，轮流导通与截止，形成了交流电。该交流电通过变压器升压，最终在输出端得到约220V的电压。实验中，连接220V白炽灯泡后，灯泡可正常发光，表明电路输出稳定。

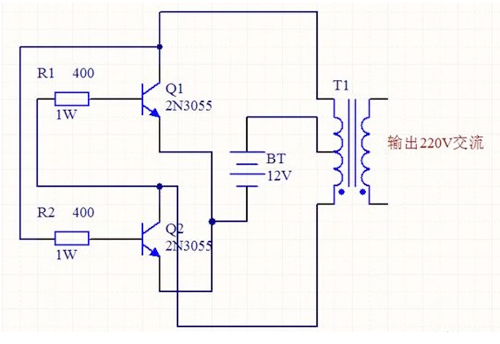

二、基于2N3055三极管的优化设计
采用功率较大的2N3055三极管，可提升电路的输出功率。电路中使用的电阻建议选择功率较大的型号，当前常见的1/4W电阻通过并联方式可满足要求，通常四个1/4W电阻并联阻值约为400Ω。
三、电路特性与注意事项
此电路本质上是一个震荡电路，将直流电转换为交流电，再经变压器升压至220V。尽管输出波形可能未达到电网标准，但对于驱动普通白炽灯泡等负载已绰绰有余。
（一）电阻配置
电路中的电阻采用四个1/4W电阻并联，然而，若搭配低功率变压器，这种高功率电阻配置略显过剩。在完成电气连接并仔细检查无误后即可通电。需特别注意，输出端电压已超出安全范围，操作时务必采取安全措施。
（二）通电测试
通电后，可听到信号震荡声，使用万用表测量输出电压，本设计中测得电压为211V，且运行稳定。
四、总结
该12V转220V逆变器电路以其简单高效的特性，适用于基础电力转换需求。通过合理选择元件参数和严格的安全操作，可为各类220V设备提供稳定的电力支持。
