    无线发射接收电路设计与电路原理图介绍
    无线发射接收电路详解

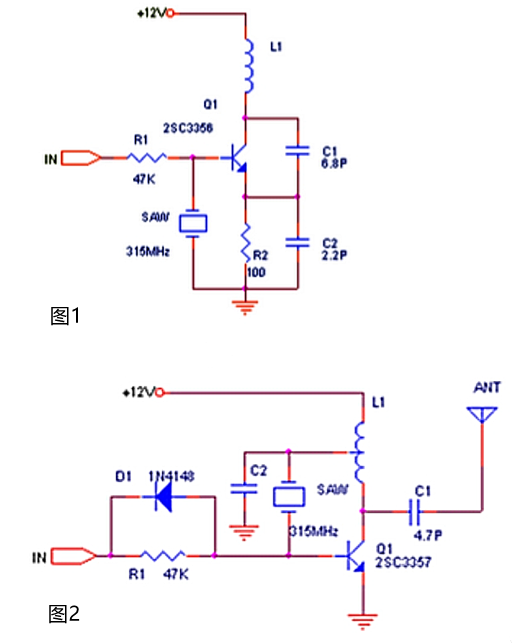

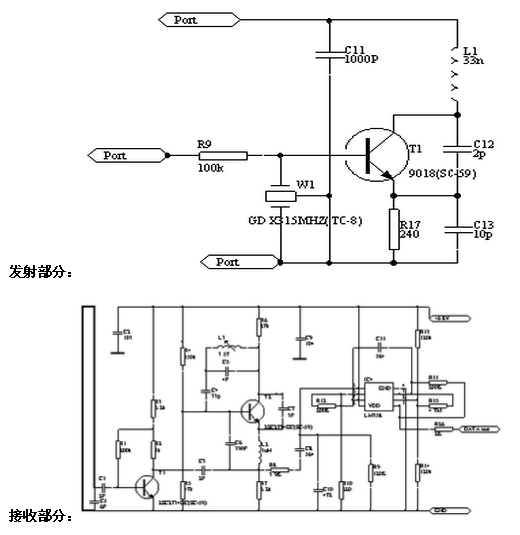

    在无线通信领域,稳定高效的无线发射接收电路是实现远程控制与数据传输的关键。以下介绍两种常见的发射机电路。得益于声表器件的应用,这些电路展现出卓越的稳定性。即使在手抓天线、声表或电路其他部位的情况下,发射频率依然能够保持稳定,不出现漂移现象。相较于图1,图2所示的发射机电路在发射功率上更具优势,有效作用距离可达200米以上。
    无线发射接收电路
    尽管其性能在某些方面仍有提升空间,但凭借电路结构的简洁性以及易于实现的特点,且工作状态稳定可靠,在众多实际应用场景中得到了广泛运用。例如在汽车、摩托车报警系统、仓库大门控制系统以及家庭保安系统等领域,该类电路均发挥着重要作用。
    T630无线电遥控发射、接收头的无线发射接收电路
    无线电发射头T630电路原理
    如图所示,T630无线电发射头电路主要由四发射管V1以及外围元件C1、C2、L1、L2等构成,工作频率为265MHz的超高频发射电路。该电路通过环形天线L2向空中发射信号。
    天线L2的制作细节如下:采用镀银线或直径为1.5mm的漆包线,天线尺寸为24mm(长)×9mm(高)。在三极管V1的选择上,推荐使用高频发射管BE414或2SC3355,以确保电路的高频性能和发射效率。
    无线发射接收电路
    无线电遥控接收头T631电路原理
    无线电遥控接收头T631的电路原理如图所示。接收电路主要由V1、IC等元件组成。其中,V1与C7、C9、L2等元件构成超高频接收电路。通过微调C9,可以改变接收电路的谐振频率,从而精确对准265MHz的发射频率,实现信号的准确接收。
    当天线L2接收到调制波信号时,信号首先经过V1进行调谐放大,提取出其中的低频成分。随后,该低频信号通过V2进行前置放大,进一步提升信号幅度。放大后的信号被送入集成电路ICLM358,经过进一步放大和整形处理后,最终由LM358的第7脚输出。
    在实际制作中,该印刷电路板的实际尺寸为31mm×23mm。天线尺寸为27mm(长)×9mm(高)。OUT端为信号输出端,可与后续的控制电路或其他负载相连。三极管V1推荐选用BE415或2SC3355,以满足高频接收的需求。电容C9可选用小型可调电容,便于频率微调。集成电路IC选用LM358,其性能稳定,适合用于信号放大与处理。
    为了减小发射及接收电路的体积,所有电阻均选用1/8W或1/16W的金属膜电阻,具有高精度和小体积的特点。电解电容采用超小型电容,其他电容则全部选用高频陶瓷电容,以满足高频电路的性能要求。在焊接过程中,元件引脚应尽量剪短,并使其紧贴电路板,以减少分布参数对电路性能的影响。电路板材料应选用适用于高频电路的板材,以确保电路的高频性能和信号传输质量。
