恒流调光电路原理解析

在现代照明系统中，恒流调光电路凭借其精准的电流控制，成为调节LED灯泡亮度的关键技术。其核心原理在于，通过电路调控，使流经LED的电流保持恒定，进而达成亮度调节的目的。

LED灯具在运行过程中会产生大量热量，这不仅影响其发光效率，还可能缩短使用寿命。因此，通常选用铝基板作为底板，凭借其良好的热导性，及时散发热量。同时，搭配稳压二极管，确保电流恒定，维持LED灯的稳定工作。

以12V供电系统为例，深入分析电路中的电压与电阻关系，可精确算出流过LED的电流值。具体而言，当供电电压为12V时，LED导通压降约2.1V，三极管导通压降约0.7V。借助这些参数，运用欧姆定律等基础电学公式，即可得出流过LED的电流大小。

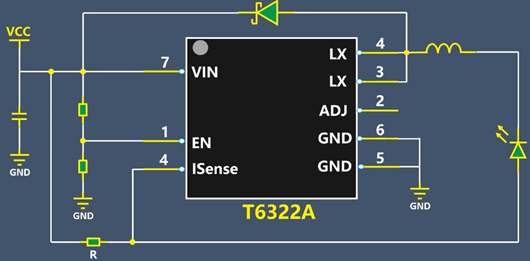

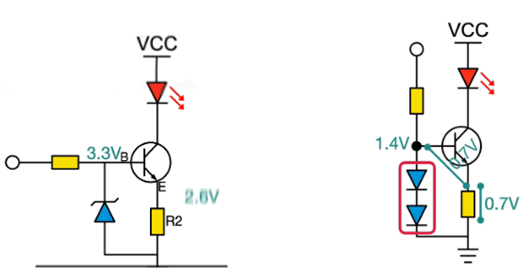

LED恒流调光电路的设计与应用，需要充分考虑其散热与稳定性。LED灯工作时发热显著，铝基板凭借其优异的散热性能，成为常见选择，白色油墨也有助于提升散热效果。LED必须在恒流源电路下工作，以下展示一种简易的恒流源电路：基极电压维持在3.3V，左侧蓝色部分为稳压二极管，BE极可视为二极管，压降为0.7V，故R2两端压降恒定为2.6V，从而保证电流的稳定性。

然而，需注意的是，电压的细微波动可能导致电流的显著变化，进而引发更大的发热问题，影响LED的使用寿命。

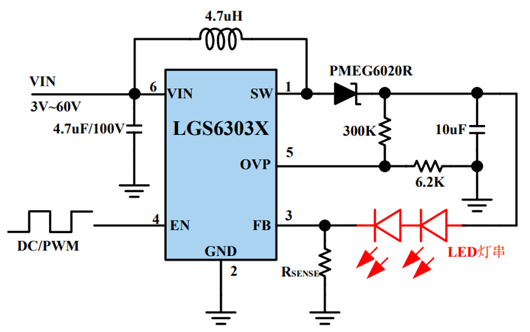

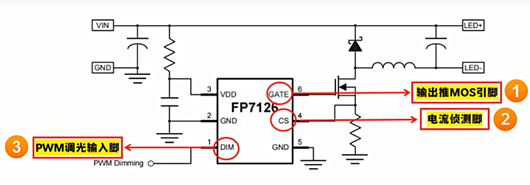

FP7126是一款常见的平均电流模式降压LED调光驱动芯片，因其无需外部补偿元件，简化了PCB布线，广受青睐。该芯片的DIM脚可接收PWM信号实现调光，建议调光频率范围在0.1kHz至20kHz之间，并支持共阳调光方式。FP7126外置MOS管，最大输出电流可达5A，输入电压需在12V以上。其输出电流精度为±2%，反馈基准电压为0.25V。DIM引脚具备接收PWM信号的能力，调光深度可低至0.01%。此外，该芯片还配备OTP（过温保护）、SCP（短路保护）、UVP（欠压保护）等多种保护功能，确保电路安全稳定运行。
