结型场效应管偏置方式详解
一、概述
结型场效应管（JFET）作为一种具有高输入阻抗的半导体器件，在电子电路设计中有着广泛应用。为了确保JFET能够稳定、高效地运行，选择合适的偏置方式至关重要。本文将深入探讨JFET的常见偏置方式，包括自偏置、分压偏置和电流源偏置，并对每种方式的原理、特点及应用场景进行详细解析。
二、JFET偏置方式
（一）自偏置方式

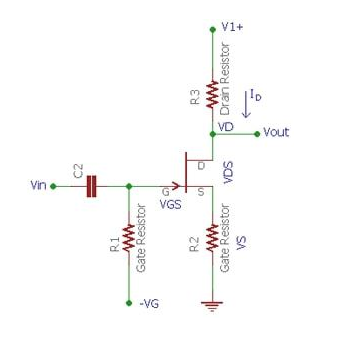

自偏置方式以其简单易行的特点，在基础电路设计中较为常见。该方式通过在源极引脚接入一个电阻器（记作R₂），利用源极电阻器上的电压降产生栅-源电压（V<sub>），从而实现对JFET的偏置。
在自偏置电路中，栅极电流理论上为零。这是因为JFET的输入阻抗极高，几乎不从输入信号源汲取电流。根据欧姆定律，源电压可表示为：源电压=漏极电流×源电阻。栅-源电压V<sub>则由栅极电压与源极电压的差值确定。由于栅极电流为零，栅极电压也为零，因此V<sub>=0-漏极电流×源电阻。由此可见，自偏置方式无需外部偏置源，偏置电压由电路自身结构产生。
然而，自偏置方式的稳定性相对较差。当温度变化或器件参数发生波动时，漏极电流和源电压会随之改变，进而导致V<sub>不稳定。因此，自偏置方式适用于对稳定性要求不高、追求简单电路结构的场景。
（二）分压偏置方式

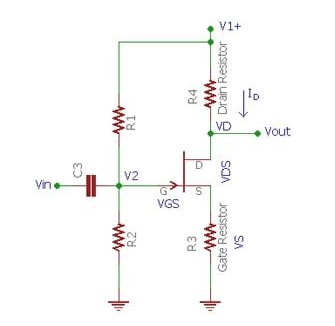

分压偏置方式通过引入额外的电阻器，对自偏置技术进行改进，提升了偏置稳定性。电路中采用R₁和R₂组成的分压器，为JFET提供所需的直流偏置。为了确保栅-源电压V<sub>保持负值（以N沟道JFET为例），源电阻上的电压降需要大于电阻分压器提供的栅极电压。
分压偏置方式的稳定性较好，能够有效减小温度变化和器件参数波动对偏置的影响。但相对于自偏置方式，其电路复杂度有所提高，需要更多元件和更精心的参数设计。适用于对偏置稳定性有一定要求，且电路空间、成本允许的场景。
（三）电流源偏置方式
电流源偏置方式能够提供稳定的偏置电流，特别适用于高精度应用场合。通过采用恒流源电路（例如利用电流镜像技术或专用恒流器件），为JFET的栅极或源极提供稳定的偏置电流，确保V<sub>稳定且可精确控制。
该方式在稳定性、精度方面表现优异，但电路复杂度和成本较高，需要额外的电源管理电路和精密元件。在高精度仪器仪表、模拟信号处理等对偏置精度要求极高的领域有着广泛应用。
三、固定直流偏置技术

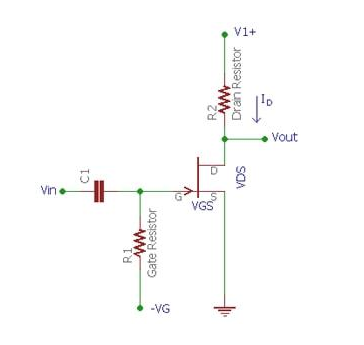

在N沟道JFET的固定直流偏置技术中，栅极连接方式确保V<sub>始终保持负值。由于JFET输入阻抗极高，在输入信号源处几乎无负载效应，流经电阻器R₁的电流近似为零。当交流信号通过输入电容器C₁施加于栅极时，信号成功耦合至栅极。依据欧姆定律，R₁上的电压降可表示为V降=栅极电流×R₁。由于栅极电流极小，可视为零，故R₁上的电压降几乎为零。通过调整固定电压源，可以精准控制JFET的漏极电流，进而调节V<sub>。
四、总结
结型场效应管的偏置方式多样，每种方式各有特点和适用场景。自偏置方式简单但稳定性欠佳，适用于基础、临时性电路；分压偏置方式稳定性良好，适用于有一定稳定性要求的常规设计；电流源偏置方式则以高精度、高稳定性著称，适用于高端应用。在实际电路设计中，工程师应综合考虑性能需求、电路复杂度、成本等因素，合理选择偏置方式，以实现电路的最佳性能和可靠性。
