电吹风电路原理与功能解析
一、电吹风电路概述

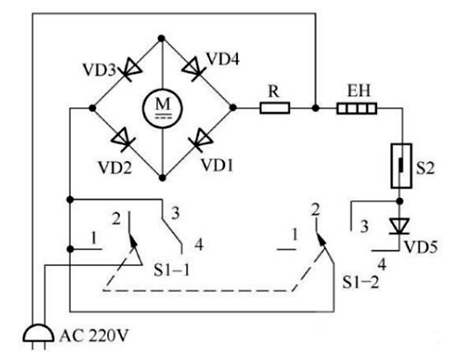

本文介绍的典型电吹风电路包含三个核心元件：风散电动机M、加热器EH和双刀四掷转换开关S1，以及过热保护器S2，实现多种吹风模式及过热保护功能。
二、各模式工作原理
（一）关闭模式
将开关S1拨至“2”挡位，整流电路与加热器电路均无法接通，整机电吹风处于关闭状态，无任何风吹出。
（二）冷风模式
当开关S1拨到“1”的位置，加热器电路未被接通，加热器EH不工作。但通过S1-1的①脚，接通了整流电路。市电电压经电阻R限流后，通过由VD1～VD4组成的桥式整流电路整流，为电动机M供电，使其旋转，吹出冷风。
（三）低温模式
将开关S1拨至“4”挡位，一路电流通过S1-2的④脚和二极管VD5接通加热器电路。VD5对市电电压进行半波整流，使加热器EH以半功率加热；另一路通过S1-1的④、③脚接通整流电路，电动机M旋转，此时电吹风吹出温度较低的热风。
（四）高温模式
开关S1拨到“3”的位置时，一路电流通过S1-2的④、③脚接通加热器电路，市电电压经S2和S1-2为加热器EH供电，EH全功率加热；另一路接通整流电路，电动机M旋转，电吹风吹出温度较高的热风。
三、过热保护电路
新型电吹风配备过热保护电路，核心部件为过热保护器S2。正常情况下，电机旋转，加热器产生的热量在正常范围，S2触点闭合。若电机异常或不转，导致加热器温度升高，S2检测到后，内部金属片变形，触点断开，切断加热器供电，实现过热保护。
四、吹风档位控制
（一）S1吹风档位控制

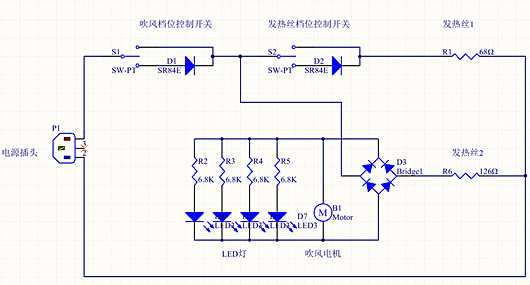

当S1吹风档位打到下面，S2不开启时，220V电压经D1半波整流，整流后的半波电流依次流过D3、电机B1、LED，再经R6发热丝，最后回流到P1电源座子。若S1吹风档位打到上面，S2不开启，电流路径与前述类似，但不经过D1。由于S1向下时电流经过D1半波整流，B1、LED、R6的功率消耗约为S1向上时的一半，因此风速、LED亮度和发热量都较小。只要B1转动，R6就会通电发热，所以电吹风工作时必然伴随加热，无法吹冷风。
（二）S2发热档位控制
S2控制R1发热丝的档位，R1的发热量由电流是否经过D2二极管决定，D1也影响R1的发热量。只有S1开启，S2才能得电工作。S1关闭时，无论S2如何操作，R1都不会发热，这既确保了风机转动时R1发热才有意义，又防止R1因无法及时散热而烧毁。
当S1向下拨码处于小风速模式时，到达S2的电流已通过D1半波整流。无论D2向上还是向下拨动，R1的发热功率都较小且基本一致，起到保护作用，限制小风速时R1的发热量。
S1向上拨码处于大风速模式时，S2的上下拨码操作才能改变R1的发热情况。S2向上拨码，R1发热温度高；S2向下拨码，电流经D2半波整流，R1发热温度降低。此设计确保只有吹风时R1发热，且大风速时R1才能高温发热，保障发热丝的散热安全。
