一、短沟道效应概览
在半导体器件持续微型化的进程中，当金属氧化物半导体场效应管（MOSFET）的导电沟道长度缩至十几纳米，乃至几纳米量级时，晶体管会呈现出一系列独特的物理效应，即短沟道效应。这些效应囊括了阈值电压随沟道长度缩减而降低、漏致势垒降低、载流子表面散射、速度饱和、离子化以及热电子效应等多个方面，对MOSFET的性能产生深远且复杂的影响。
二、基于能带图的深入解析

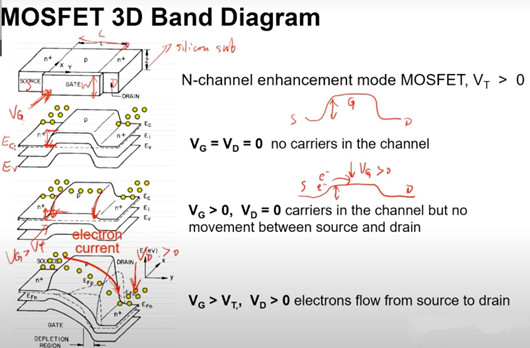

以NMOS为例，当仅在栅极施加电压Vgs时，Vgs会使栅极表面的能带下移（如典型图例所示），这有助于电子穿越沟道。然而，由于此时漏极未施加电压，源极和漏极间的能带位置保持不变，因此并无电流流过。而当漏极电压施加后，漏极处的能带被下拉，进而在源极-沟道-漏极之间构建起能级差，电子得以沿着此路径流动，形成电流。

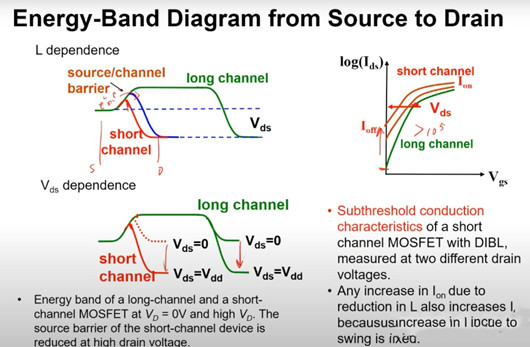

从能带图角度对短沟道效应深入剖析可得：
（一）漏电流增大
对于短沟道MOS管，源极和漏极间距极小，致使沟道的能带被下拉，这使得器件在截止状态下漏电流显著增加。归根结底是沟道势垒降低，常温下热激发的电子更容易跨越势垒，从源极迁移至漏极，对亚阈值漏电流影响颇为显著。
（二）漏致势垒降低效应（DIBL）
一旦增大漏源电压（Vds），鉴于源极和漏极间距过近，漏极势垒的下降会引发沟道势垒同步下降，进而导致沟道电流Id对Vds的敏感性大幅提升，这便是业内所熟知的漏致势垒降低效应（DIBL）。这一效应在短沟道器件中极为突出，严重时可致使源漏穿通，使器件彻底失效。
三、短沟道效应对MOSFET器件性能的多维度影响
（一）阈值电压下降
在短沟道MOSFET中，当漏极电压处于较高水平时，源极和漏极电压会对沟道内的电荷分布产生显著影响，导致阈值电压与栅极长度密切相关且急剧下降。这种阈值电压的不稳定直接降低了器件的成品率，给半导体制造工艺带来巨大挑战。
（二）漏致势垒降低（DIBL）
随着漏源电压的升高，漏衬反偏PN结空间电荷区扩展，致使沟道的有效长度缩短。这一现象在短沟道器件中尤为凸显，严重时会引发源漏穿通，使器件彻底失效，对器件的可靠性构成严重威胁。
（三）亚阈值系数（S）恶化
短沟道效应致使亚阈值电流攀升，进而使亚阈值系数恶化。这会显著影响器件的开关速度和功耗，降低电路的能效比，阻碍高性能集成电路的发展。
（四）电流非饱和
在短沟道器件中，漏极电流并不会随着漏极电压的持续增加而无限制地增大，而是会在达到一定值后趋于饱和。这主要归因于沟道缩短使得载流子速度饱和效应变得显著，这一特性改变了器件的传统电流-电压特性曲线，对电路设计提出新的要求。
（五）热载流子效应
随着器件尺寸的不断缩小，器件内部的电场强度急剧增强，尤其是在漏结附近形成强电场区域。这使得载流子获得足够能量成为热载流子，并有可能注入到氧化层中，进而导致器件性能退化，如carriermobility降低、thresholdvoltageshift等，严重影响器件的长期稳定性和可靠性。
（六）电流密度增加和电压波动加剧
短沟道效应引发电流密度显著增加以及电压波动更加剧烈。短沟道意味着单位体积内积聚的电子数量增多，致使电压波动幅度增大，进而干扰电路的正常工作，增加电路设计的复杂性和不确定性。
