一、沟道效应解析

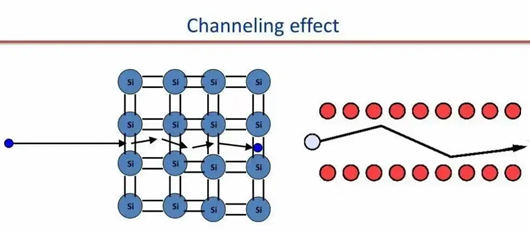

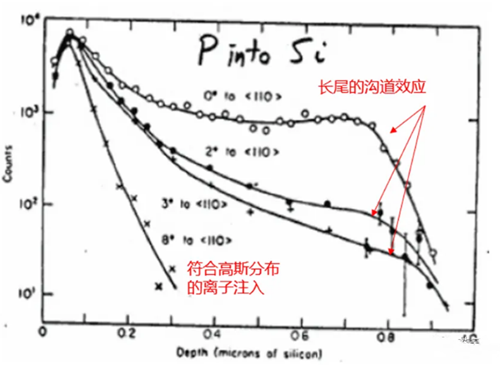

在晶体材料的离子注入过程中，沟道效应是一种常见现象。当注入离子的方向与晶圆某一晶向平行时，离子会沿着晶体中原子排列相对稀疏的沟道运动。由于在这种情况下，离子与原子核的碰撞次数减少，所受阻力降低，能量损失率也随之减小。这使得注入离子的穿透深度比预期更深，纵向分布峰值偏离高斯分布，呈现出较长的拖尾。这种效应导致注入离子的浓度分布难以控制，增加了工艺的不确定性，甚至可能使器件性能受损，严重时导致器件失效。
二、抑制沟道效应的方法
（一）表面注入非晶材料
向硅片表面注入非晶材料（如SiO或Ge）能够形成一层非晶层，有效破坏表面晶体的有序排列，从而降低沟道效应的发生概率。非晶层的存在扰乱了注入离子的运动轨迹，增加了其运动的随机性。
（二）表面添加薄氧化物层
通过在硅片表面热氧化形成一层氧化硅（SiO₂），利用其与硅不同的晶格结构，打乱注入离子的方向，增强注入过程的随机性，进而减少沟道效应。氧化硅层的存在相当于在晶体表面形成了一层“缓冲带”，干扰了离子沿特定晶向的运动。
（三）预先浅注入元素
预先向硅片表面浅层注入元素（如Si、Ge、F、Ar等），可使表面硅原子非晶化，破坏原有晶体结构的有序性。这种预先处理改变了表面区域的原子排列，增加了注入离子运动的无序性，减少沟道效应。

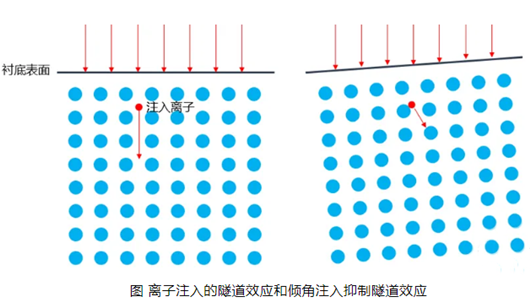

（四）倾斜晶圆角度
将晶圆倾斜一定角度（通常为7°）进行离子注入。倾斜角度能使注入离子方向偏离晶体沟道轴向，减少沿沟道运动的离子数量。这一角度的选择是理论计算和大量实践经验相结合的结果。若倾角过大，在带胶注入工艺中，离子易被光刻胶遮挡，形成较大阴影区，导致注入区域与设计区域偏差；倾角过小则无法有效抑制沟道效应，还可能引发双峰分布等其他问题。
三、离子注入角度的选择考量
离子注入角度的选择对工艺效果至关重要。当注入方向与晶圆存在一定倾角时，注入离子与晶圆内部原子的碰撞概率增加，从而抑制沟道效应。而7°倾角在实际工艺中被广泛采用，主要基于以下考虑：一方面，该角度能有效提高离子与原子的碰撞概率，减少沟道效应；另一方面，它能避免因倾角过大导致的阴影效应和注入区域偏差，以及倾角过小引起的双峰分布等问题，确保注入离子在硅片内的分布符合工艺要求，保障器件性能的稳定性和可靠性。
