一、电位器工作原理
电位器是一种可调电阻元件，通过改变滑动触点在电阻体上的位置，能够精确调节电路中的电阻值。当滑动触点从电阻体的一端移动到另一端时，电阻值会在最小值和最大值之间连续变化。这一特性使得电位器在各种电子电路中广泛应用，用于控制电压或电流的大小，实现对电路参数的灵活调节。
电位器通常具有三个引脚，分别为端子A（固定端子1）、端子B（固定端子2）和滑动端子W（可变端子）。端子A和端子B分别连接到电源的正负极或负正极，而滑动端子W则输出调节后的电压或电流。通过精确调整滑动触点的位置，可以实现对电路中电压或电流的精确控制，满足不同应用场景下的需求。
二、电位器的接线方法
（一）分压器接法
分压器接法是最常见的电位器接线方式之一，主要用于调节电路中的电压输出。其接线步骤如下：
将端子A连接到电源正极（+）。
将端子B连接到电源负极（-）。
将滑动端子W连接到负载或后续电路，以获取调节后的电压输出。
这种接法利用电位器的电阻分压原理，通过改变滑动触点的位置，可以在滑动端子W处获得从接近0V到接近电源电压的连续可调电压。分压器接法在音频设备的音量控制、传感器信号调理等众多领域有着广泛的应用。
（二）可变电阻接法
可变电阻接法主要用于调节电路中的电流大小。其接线步骤如下：

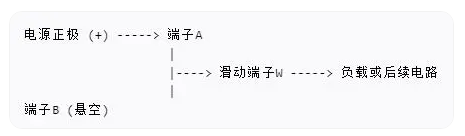

将端子A连接到电源正极（+）。
将滑动端子W连接到负载或后续电路。
端子B悬空，不连接任何电路。
在这种接法中，电位器相当于一个可变电阻，通过改变滑动触点的位置，可以改变电路中的总电阻，从而实现对电流大小的调节。可变电阻接法常用于电流调节电路、可调电源等场景，能够根据实际需求灵活调整电流输出。
（三）短路保护接法
短路保护接法的目的是防止电路在使用过程中发生短路故障，确保电路的安全运行。其接线步骤如下：
将端子A连接到电源正极（+）。
将端子B连接到电源负极（-）。

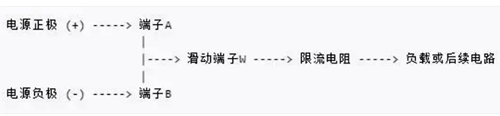

将滑动端子W连接到负载或后续电路，并在滑动端子W和端子B之间串联一个限流电阻。
通过在滑动端子W和端子B之间串联限流电阻，可以在一定程度上限制电路中的最大电流，防止因滑动触点意外接触端子B导致短路故障。这种接法在一些对电路安全性要求较高的场合，如工业控制电路、精密仪器设备等中得到广泛应用，能够有效保护电路和设备免受短路损坏。
三、电位器在电路设计中的应用要点
根据应用场景选择合适的接线方式：在实际电路设计中，应根据具体的应用需求选择合适的电位器接线方式。若需要调节电压输出，如在音频设备的音量控制电路中，分压器接法是理想的选择；若目标是调节电流大小，如在可调电源电路中，则可变电阻接法更为合适；而在对电路安全性要求较高的场合，短路保护接法可以提供额外的保护措施，确保电路稳定运行。
注意电位器的额定功率和阻值范围：在选用电位器时，务必确保其额定功率满足电路需求，避免因功率不足导致电位器过热损坏。同时，根据电路的调节范围要求，合理选择电位器的阻值范围，以实现精确的电压或电流调节。例如，在低电压、小电流的电路中，可选择阻值范围较小的电位器；而在高电压、大电流的电路中，则需要选用高功率、合适阻值范围的电位器，以保证电路的正常工作和调节性能。
确保滑动触点的可靠接触：电位器的滑动触点与电阻体之间的接触质量直接影响其调节性能和可靠性。在安装和使用电位器时，应注意避免过度用力旋转滑动触点，以免造成触点磨损或电阻体损坏。此外，定期对电位器进行清洁和维护，去除表面的灰尘和油污，有助于保持良好的接触性能，确保电位器在长期使用过程中稳定可靠地工作。
