一、高通滤波器（HPF）
作用
高通滤波器（High-PassFilter,HPF）的主要功能是允许高频信号顺畅通过，同时对低频信号进行有效抑制，广泛应用于图像处理、音频放大以及电子噪声过滤等多个领域，对于提取高频信息、去除低频干扰起着关键作用。
频率响应
通带：在截止频率以上的高频区域，信号可以毫无阻碍地通过，滤波器对这些高频信号的衰减极小，确保高频信息的完整传输。
阻带：对于截止频率以下的低频信号，滤波器会逐渐增强对其的衰减作用，随着频率降低，衰减程度不断加大，从而有效抑制不需要的低频成分。
电路结构
在高通滤波器中，电容被放置在输入端，电感则位于输出端，这样的布局使得电压相位呈现超前状态。以常见的RC高通滤波电路为例，电容与电阻采用特定的连接方式，输入信号首先进入电容，经过滤波处理后，再传输至电阻，最终到达输出端，实现对高频信号的筛选和低频信号的过滤。
应用案例

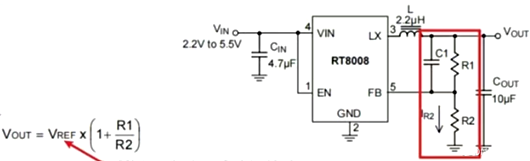

在某个音频放大电路中，为去除低频噪声并保留高频音频信号，采用了一阶高通滤波器。通过合理选择电容和电阻的参数，设定合适的截止频率，成功实现了对音频信号的纯净放大，提升了音频输出的质量。其中，R1和R2用于调整输出电压，C1作为相位补偿电容，加速稳定输出电压，解决振铃问题。C1和R2串联至接地，C1相当于输入，R2相当于输出，分析得出电容在输入端，因此为超前电压相位，C1的相位补偿作用对电路稳定性和信号完整性至关重要。
二、低通滤波器（LPF）
作用
低通滤波器（Low-PassFilter,LPF）的作用与高通滤波器相反，它允许低频信号顺畅通过，而对高频信号进行有效抑制，在音频处理、无线通信和数据转换等众多领域有着不可替代的重要地位。
频率响应
通带：截止频率以下的低频信号是低通滤波器的通带，这些信号在通过滤波器时几乎不会受到衰减，能够保持原有的幅度和特性。
阻带：当信号频率超过截止频率后，进入阻带，滤波器会对这些高频信号逐渐增强衰减作用，随着频率的升高，衰减程度不断加大，从而有效滤除高频干扰。
电路结构
在低通滤波器中，电容位于输出端，电感置于输入端，这样的结构设计导致电压相位滞后。例如LC低通滤波电路，电感先对输入信号进行处理，然后再经过电容滤波，最终输出平稳的低频信号。
应用案例

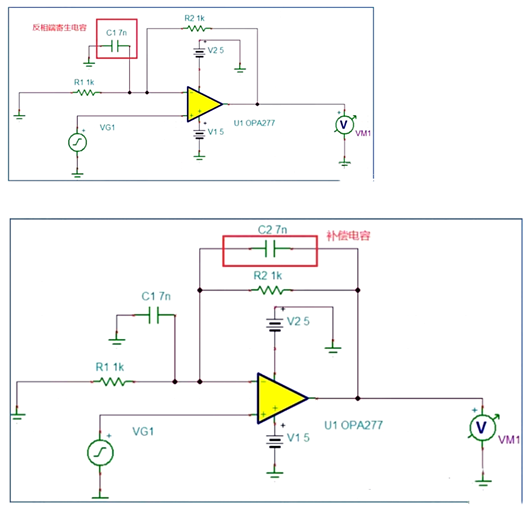

在某无线通信系统中，为抑制高频噪声并保留低频有效信号，使用了LC低通滤波器。通过精心设计电感和电容的参数，确定合适的截止频率，实现了对信号的有效过滤和传输，提高了通信系统的抗干扰能力和信号质量。在该系统中，R2和C1串联接入地线，R2作为输入，C1作为输出，呈现出电压滞后的特性。为达到相位补偿的目的，可以在R2上并联C2，使C2和R1构成高通滤波器Q，实现相位超前，但在这个低通滤波器应用案例中，重点是突出低通滤波器本身的功能和结构特点。

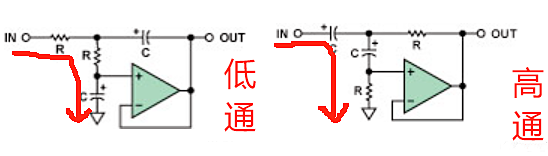

如下图，低通为输入R和输出C。高通为输入C和输出R。
三、高通滤波器与低通滤波器的对比
电路构成
电容位置：在低通滤波器中，电容处于输出端，而在高通滤波器中，电容位于输入端。这使得低通滤波器的电压相位滞后，高通滤波器的电压相位超前。
电感位置：电感在低通滤波器中位于输入端，而在高通滤波器中则处于输出端。这种布局差异导致两者对不同频率信号的响应特性截然不同。
信号处理特性
信号通过能力：低通滤波器只允许低于特定截止频率的信号通过，阻止高频信号；高通滤波器则允许高于特定截止频率的信号通过，抑制低频信号。
应用场景差异：低通滤波器在音频处理中用于保留低频音频信号，去除高频噪声；高通滤波器在图像处理领域可实现边缘增强等功能，提取高频图像信息。
传递函数特性
高通滤波器的传递函数在低频时表现为衰减，随着频率升高，增益逐渐提高；低通滤波器的传递函数则在低频时增益较高，随着频率升高逐渐衰减。
频率响应曲线
高通滤波器的频率响应曲线从低频向高频呈现先下降后上升的趋势，低频时信号被衰减，高频时信号通过；低通滤波器的频率响应曲线则是先上升后下降，低频信号通过，高频信号被衰减。
