一、N沟道场效应管工作原理
（一）结构组成

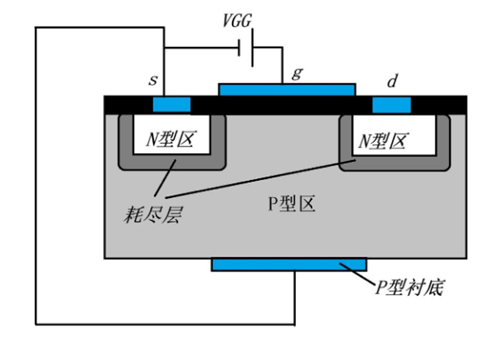

N沟道场效应管（N-ChannelFieldEffectTransistor,N-FET）主要以N型半导体材料为基础构建。以其结构为例，通常包含一块N型半导体，在其两侧各扩散形成高杂质浓度的P+区，进而构成两个不对称的P+N结（即耗尽层）。这两个P+区并联后引出栅极（G），而在N型半导体两端分别引出源极（S）和漏极（D）。该场效应管主要依靠三个引脚发挥作用，包括源极（Source,S）、漏极（Drain,D）和栅极（Gate,G）。其中，源极是电流流出的端点，漏极则作为电流流入的端点，栅极通过改变电压实现对源极和漏极之间导电沟道宽度的精准调控。
（二）导电沟道形成与工作原理

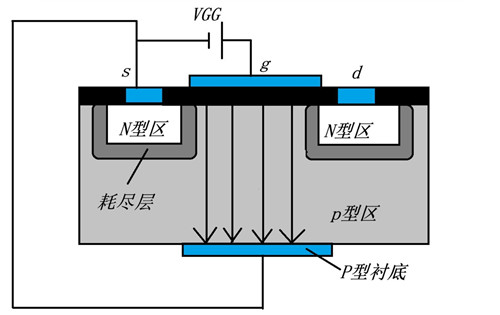

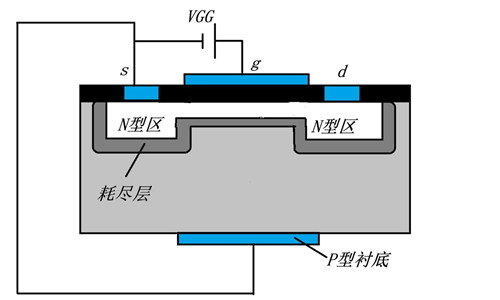

导电沟道形成：在栅极和源极之间施加电压源VGG，栅极带正电荷，而P型衬底带负电荷，进而在栅极和P型衬底之间形成电场。该电场排斥P型区中的多数载流子（空穴），同时吸引N型区的多数载流子（电子），促使电子聚集到栅极区域的绝缘层下方，最终形成导电沟道。
阈值电压：当栅源电压VGG达到阈值电压VTH时，导电沟道方才形成。阈值电压VTH与MOS管的制造工艺和材料密切相关。随着栅源电压VGG的增大，电场强度增加，导电沟道变厚，等效电阻随之减小；相反，若栅源电压VGG减小，导电沟道则会变窄，等效电阻增大。
漏源电压影响：在漏极和源极之间施加电压源VDD，漏极电流Id经导电沟道流动。漏源电压VDD使漏极电位高于源极电位，造成靠近漏极一侧的导电沟道较窄，靠近源极一侧的导电沟道较宽。当VDD增加时，漏极电流Id初期会线性增长，但当VDD增加到使栅漏电压VGD减小至等于阈值电压VTN时，漏极电流Id基本保持恒定，此时出现夹断点。
二、N沟道场效应管测量方法
（一）测量DS间电阻
使用数字万用表，调至二极管档位。将场效应管的栅极悬空，红表笔接触漏极，黑表笔接触源极。若场效应管性能良好，正向测量时，万用表应显示“OL”（溢出）或极高电阻值；反向测量时，应显示硅二极管的正向压降，通常在0.5-0.7伏特之间。倘若显示接近0或阻值较低，则场效应管内部可能存在短路。
（二）测量GS间电阻
将万用表调至电阻档最高量程，测量栅极与源极之间的电阻。性能良好的N沟道场效应管，GS间电阻应极高，通常为数兆欧姆甚至更高。若读数偏低，接近0或有一定阻值，可能意味着场效应管损坏或性能下降。
（三）栅极电容充电测试
运用二极管档位，先将栅极悬空，测量DS间电阻确认正常。随后，红表笔接栅极，黑表笔接源极，给栅极电容充电数秒。再次测量DS间电阻，若场效应管性能良好，DS间电阻应明显减小，这是因为栅极电压促使导电沟道开启。若测量读数无变化，可能场效应管的栅控功能失效。
（四）使用专用仪器测量
可借助场效应管测试仪对场效应管进行全面测量。该测试仪能自动测量场效应管的各项参数，并依据测量结果精准判断场效应管的好坏。通过这种方式，可快速、高效地评估场效应管的性能，为电子设备的故障诊断和维修提供有力支持。
