LED电路图符号与极性辨识指南
一、LED电路图符号解读

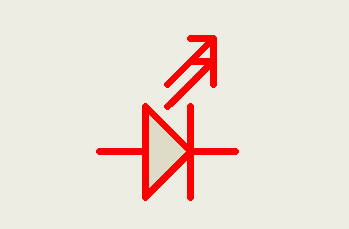

在电路图中，LED（发光二极管）的图形符号由一个二极管图形加上两个箭头构成，其中三角形直角所对的方向代表电流从正极流向负极的方向。这个符号直观地展示了LED的单向导电性和发光特性，是电路设计与分析中的基础标识。
二、LED电路图正负极区分方法
（一）引脚长度辨识
通常情况下，LED的正极引脚（阳极）比负极引脚（阴极）要长一些。这一设计特点在电路图中也会有所体现，正极引脚一般会绘制成较长的线条，或者在引脚旁边明确标注“+”符号来表示正极，而负极引脚则相对较短，以此为工程师和技术人员提供一种快速识别正负极的视觉线索。
（二）内部结构标记识别
部分LED电路图符号会在LED的内部结构上详细标注阴极（负极）和阳极（正极）。一般而言，阴极会被标记为一个平面、显示灯头或有一条线段指向它，而阳极则不会有这样的标记。这种内部结构的标记方式为深入理解LED的工作原理和正确连接提供了重要依据。
（三）极性标记符号辨别
在某些电路图符号规范中，会采用特定的极性标记符号来明确表示LED的正反极性。例如，箭头指向LED的一端表示正极，而T字形符号表示负极。这些标准化的标记符号有助于在全球范围内实现电路设计信息的准确传递和共享，确保不同背景的技术人员能够快速准确地解读电路图。
三、LED检测方法
（一）极性判断技巧

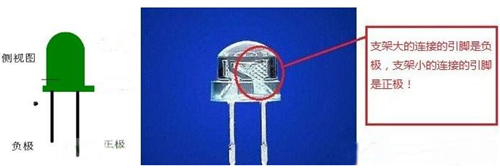

外观观察法：对于未使用过的LED，引脚长的为正极，短的为负极。同时，还可以通过观察灯管内的电极大小来判断，电极大的一端为负极，电极较小的一端为正极。如果是贴片式LED，一般电极有缺角的为负极。这些外观特征为在没有专业工具的情况下初步判断LED极性提供了便利。
万用表检测法：利用万用表的二极管测试档，将红表笔接LED的一个引脚，黑表笔接另一个引脚。若万用表的读数在0.5-0.7伏之间，说明红表笔所接的引脚为正极；若读数为0伏，则交换表笔再次测试。如果两次测试的读数均在0.5-0.7伏之间，说明第一次测试时红表笔所接的引脚为正极。万用表检测法以其简单、高效的特点，成为工程实践中广泛使用的极性判断方法。
（二）贴片LED正负极区分要点
外观特征辨识：贴片LED的正面通常设计有一个明显的突起，标识其正极位置。在侧面或底部，可以观察到一个小圆圈或小杠，这是它的负极标记。通过仔细观察这些外观特征，即使在复杂的电路板上，也能够快速准确地确定贴片LED的正负极。
引脚排列规律：贴片LED的引脚排列遵循一定的规则。一般来说，长引脚代表正极，短引脚代表负极。如果贴片LED有两个引脚且长度相同，那么在引脚旁边会有一个标识，标识所在的一侧为负极。这种引脚排列规律为贴片LED在生产、安装和维修过程中的正确连接提供了保障。
万用表检测应用：使用万用表检测贴片LED的正负极，是一种精准且可靠的方法。将万用表调至二极管测试档，红表笔接贴片LED的一个引脚，黑表笔接另一个引脚。根据万用表的读数变化，可以迅速判断引脚的正负极性。这种方法不受贴片LED外观磨损或标识模糊的影响，是确保贴片LED正确连接的重要手段。
四、电路图标识规范
在电路图设计中，为了确保信息的准确传递和便于阅读理解，通常会用“+”或“P”来明确标识正极，用“-”或“N”来表示负极。这些标准化的标识符贯穿于整个电路图，使得工程师和技术人员能够迅速确定贴片LED以及其他电子元件的正负极连接方式，提高电路组装、调试和维修的效率与准确性。
