一、单相交流调压电路概述
单相交流调压电路通过改变交流电压的相位或波形来调节输出电压，主要分为相控调压电路和斩控调压电路。以下是对这两种电路的详细解析。

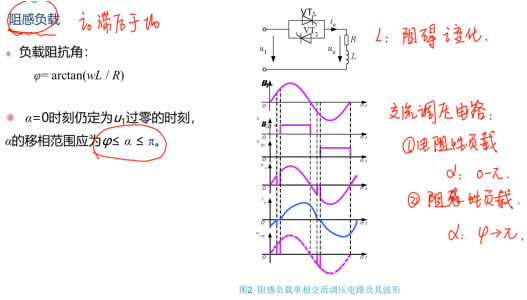

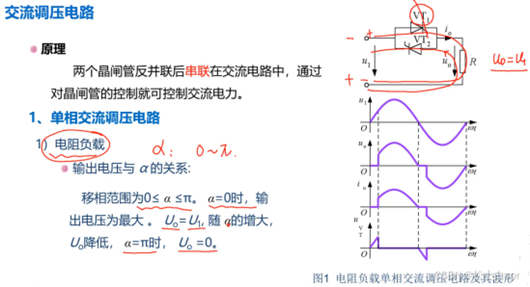

二、相控调压电路
（一）工作原理
相控调压电路利用可控硅（SCR）调节输出电压的相位。当输入交流电经过整流后，可控硅根据触发信号在不同相位点导通，使输出波形发生变化。通过改变可控硅的导通角，可以调节输出电压的平均值。导通角越大，输出电压越高；导通角越小，输出电压越低。
（二）应用
相控调压电路广泛应用于灯光调节、电炉温度控制、电机调速等领域。
（三）优点
电路简单：相控调压电路的结构相对简单，易于实现。
调节范围广：能够实现较大的电压调节范围。
效率较高：在合适的负载条件下，具有较高的能源转换效率。
（四）缺点
电磁干扰（EMI）：可能会产生电磁干扰，影响周围电子设备的正常运行。
波形畸变：输出波形可能存在较大的畸变，对电能质量有一定影响。

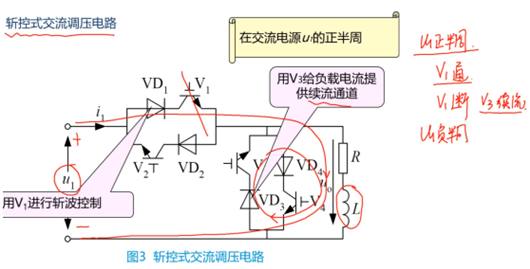

三、斩控调压电路
（一）工作原理
斩控调压电路通过改变交流电的部分周期来调节输出电压。主要有半波斩控和全波斩控两种方式。
半波斩控：利用一个可控硅，只对交流波形的正半周或负半周进行控制。通过调整导通和关断时刻，可以改变输出电压的有效值。
全波斩控：利用两个可控硅分别控制正、负半周，实现对整个交流波形的调控。通过调整导通时间和导通周期，可以更精确地控制输出电压。
（二）应用
斩控调压电路主要用于对负载调压要求较高的场合，如调光、加热器控制等。
（三）优点
波形质量高：输出电压波形更接近于正弦波，电能质量较高。
干扰较小：相较于相控调压电路，斩控调压电路产生的电磁干扰较小。
（四）缺点
电路复杂：需要更多的可控硅和控制电路，整体结构较为复杂。
高频开关元件需求：需要高频开关元件来实现快速的导通和关断控制。
