一、半桥电路
（一）结构组成

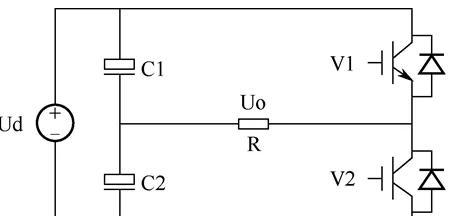

半桥电路由两个功率开关器件（如MOS管）以图腾柱形式连接，中间点作为输出端，用于提供方波信号。一个基础的半桥电路通常包含两个开关管、一个电感和一个电容。
（二）工作原理
两个开关管交替导通。当V1导通时，V2关断，电容C1上的能量释放到负载R上，输出电压Uo为正，同时电容C2充电。当V1关断后，V2导通，电容C2的能量释放到负载R上，输出电压Uo为负，同时电容C1充电。通过交替导通开关管V1和V2，负载可以获得交流电能。需要注意的是，半桥电路需要设置死区时间，防止两个开关管同时导通导致短路。此外，在50Hz-60Hz的工作频率下，电容的容量需求较大，这会增加电路的体积和成本。
（三）应用场景
半桥电路适用于低功率应用，如小型电机驱动、太阳能逆变器、变频空调等。由于其成本低且控制相对容易，在中小功率场合（1KW以下）得到广泛应用。
二、全桥电路
（一）结构组成

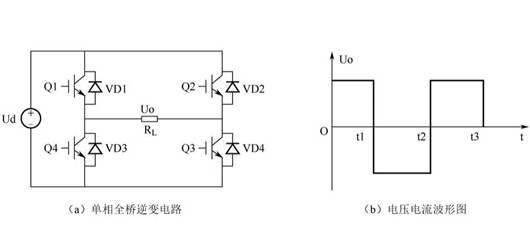

全桥电路，也称为H桥电路，由四个功率开关管组成。其中Q1和Q4的通断互补，Q2和Q3的通断互补。
（二）工作原理
当Q1、Q3闭合，Q2、Q4断开时，负载电压Uo为正；当Q1、Q3断开，Q2、Q4闭合时，负载电压Uo为负。Q1、Q3和Q2、Q4交替导通，使负载获得交流电能。当负载不是纯电阻时，负载电压和负载电流不同相位，此时开关管的寄生二极管起到电流续流的作用。相比半桥电路，全桥电路更适合大功率应用场合。
（三）应用场景
全桥电路适用于高功率应用，如直流电机驱动、电力变换器、UPS不间断电源等。它能够提供更精确的控制，适合需要调速和制动的场景。
三、半桥与全桥电路对比
半桥电路通过两个开关管和两个电容的交替工作来实现交流电的输出，结构相对简单，成本较低，适用于中小功率场合。全桥电路则通过四个开关管的互补导通来实现交流电的输出，在相同的开关电流下，输出功率是半桥电路的两倍，更适合大功率应用。
四、半桥与全桥驱动类比说明
半桥驱动类似于用两个水龙头（分别控制冷水和热水）来调节水温。在电路中，半桥驱动通过交替打开这两个“水龙头”（电力开关）来控制电流的方向和大小，广泛应用于电机控制和电源变换器。全桥驱动则是半桥驱动的扩展，如同有四个水龙头（两个控制热水，两个控制冷水），通过更精细地调节这四个水龙头，可以更精确地控制水的温度和流量。在电路中，全桥驱动通过更复杂的方式控制电流，使得电机可以前进也可以后退，非常适合需要双向控制的应用，如电动汽车的电机。
