一、UPS电源外接电池注意事项
（一）电压匹配
在连接UPS电源外接电池之前，必须先确认UPS电源主机对外接电池的电压要求。例如，若主机设计用于36VDC输入，接入12VDC电池将导致主机无法识别电池组；而接入96VDC电池组则可能因电压过高而损坏主机。因此，确保外接电池电压与主机要求精准匹配是保障设备正常运行和安全性的首要条件。
（二）电池类型适配
不同类型的电池（如锂电池与铅酸电池）具有不同的特性，包括充电电压、放电曲线、寿命循环次数以及对温度的敏感度等。由于这些差异，UPS电源主机针对特定电池类型进行了优化匹配，因此外接电池时必须选择与主机设计相符的电池类型，切勿混用。例如，若主机设计用于铅酸电池，强行接入锂电池可能因充电电压不匹配而引发电池过充、过放甚至更严重的安全问题。
二、2KVAUPS电源电池接线图及接线过程

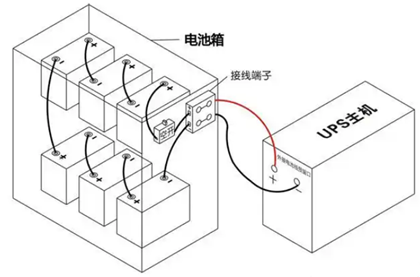

（一）电池配置与接线方式
2KVA UPS电源长机通常需要配套6只12V蓄电池以满足其电力需求，串联后直流电压为72V。接线时，将6只电池依次串联，最终得到一根正极线和一根负极线。这两根线经电池开关和接线端子后，连接到主机后端的电池接口上。
（二）接线安全提醒
接线过程中存在短路风险，可能引发火花、电池损坏甚至人身伤害等严重后果。因此，接线操作必须由具备专业资质和丰富经验的人员执行，并严格遵循安全操作规程，包括但不限于佩戴绝缘手套、使用带有绝缘手柄的工具等，以确保整个接线过程的安全性。
（三）电压测量与电池状态
需要注意的是，虽然每只蓄电池的标称电压为12V，但新电池在满电状态下实际电压可达13.8V左右。因此，6只电池串联后的总电压在满电状态下可能达到82V左右。这一电压变化是电池正常特性的一部分，但在接线和日常维护过程中需对此有所了解，以避免因电压读数高于标称值而产生误解或误操作。
三、UPS不间断电源电池常见接线配置

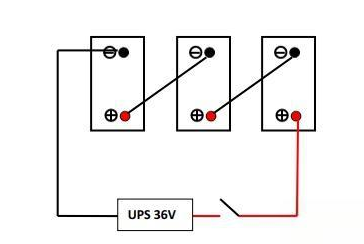

（一）36V直流电源配置
当需要构建36V直流电源系统时，可采用3只12V蓄电池串联的方式。这种配置通过简单的串联连接，即可实现36V的输出电压，适用于多种应用场景，如通信基站、小型服务器机房等，为设备提供稳定可靠的电力支持。
（二）96V直流电源配置
对于需要96V直流电源的应用场景，如大型数据中心的部分设备或工业自动化控制系统，可使用8只12V蓄电池串联。这种接线方式能够满足更高电压等级的设备需求，同时保持系统的稳定性和可维护性。

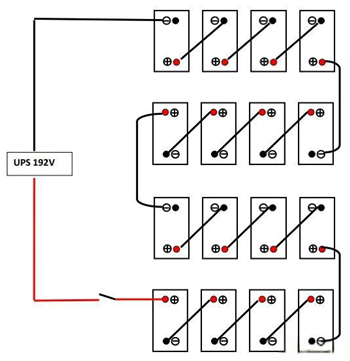

（三）192V直流电源配置
在某些特殊应用中，若需要高达192V的直流电源，可以采用16只12V蓄电池串联的方式。此外，根据实际负载需求和电池容量要求，也可在串联的基础上进行适当的并联组合，以实现更高的电压和更大的容量，适用于对电力供应有更高要求的大型设施或高功率设备。
