一、大功率升压电路

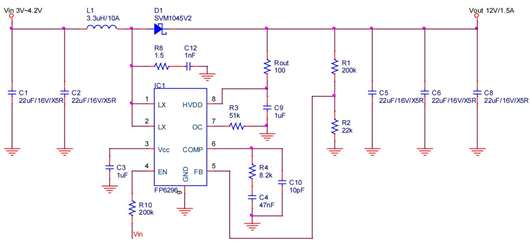

在大功率升压电路中，各类电子元件发挥着关键作用：

电容部分：C1、C2、C5、C6、C8作为输入与输出稳压滤波电容，承担着稳定电压与滤除纹波的重要任务，保障电路输出的直流电压平稳可靠。C9为HVDD滤波电容，对HVDD电源进行滤波处理，减少电压波动对电路的影响。C3的作用在于，HVDD经过内部稳压管到Vcc产生5V电压，该电压为内部电路与驱动MOS提供电力支持，接入C3稳压电容，能够对这一过程中产生的电压波动进行抑制，确保供电稳定。C4、C10与R4构成系统补偿回路，直接影响LX方波的稳定度以及瞬时响应速度，对于维持电路输出的稳定与快速响应负载变化起着至关重要的作用。

电阻部分：R1、R2为FB分压电阻，其阻值大小决定了输出电压的高低，通过合理选值，可将输出电压设置在预期的水平。R3用于调整过电流保护点，改变其阻值能够灵活地设定电路的过电流保护阈值，为电路提供可靠的过流保护功能。R10是EN到输入上拉电阻，通过控制EN下拉地，可实现对IC的关闭操作，为电路的启停控制提供了便捷的手段。Rout为HVDD限流电阻，其阻值为1000Ω，起到限制HVDD输出电流的作用，避免输出电压过高对IC造成损坏，为电路的正常运行提供保障。C12与R8组成突波吸收电路，主要用于降低LX开关切换瞬间产生的突波，保护电路免受突波干扰，确保电路的稳定运行，该电路在设计中必不可少。

电感与二极管：L1是电感，具有储能与滤波的双重功能。电感值的大小对电感涟波有直接影响，电感值越大，涟波越小；反之，涟波则越大。在选择电感时，需注意其是否适用于高频操作环境，同时要关注电感的额定饱和电流值，确保电感在工作过程中不会因电流过大而饱和，进而影响电路性能。D1为肖特基二极管，当LX截止时，D1导通，为电感提供放电回路，使电感能够顺利释放储存的能量，保证电路的正常工作。

二、大功率反相降压升压变换器电路

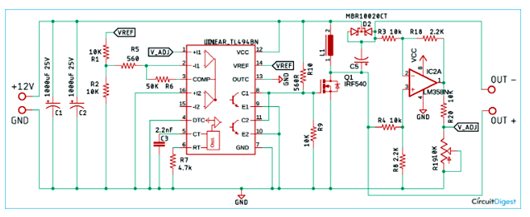

基于TL494的反相Buck-Boost转换器是一种典型的反相降压升压变换器电路，其完整电路图如下所示：

电路组成与工作原理：该电路主要由三部分构成。第一部分为TL494PWM控制器，其作用是驱动MOSFET。TL494PWM控制器被配置为以100KHz的开关频率进行切换，这一频率适用于此类反相降压升压变换器的应用场景，能够确保电路的高效运行。

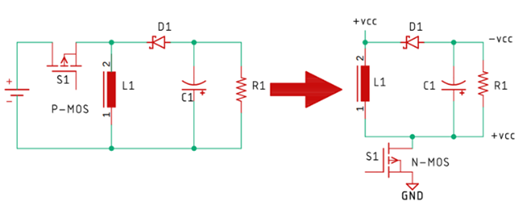

在电路设计中，虽然反相降压升压转换器通常使用p沟道MOSFET作为开关，但p沟道MOSFET存在内阻较大的缺点。以通用的IRF9540p沟道MOSFET为例，其内阻为0.22Ω，而其互补的n沟道MOSFETIRF540的内阻仅为0.077Ω，约为p沟道的三分之一。

鉴于此，为了提升电路性能，采用n沟道MOSFET来驱动电路，简化后的电路图如上图右侧所示，其优势在于利用n沟道MOSFET较低的内阻，降低电路损耗，提高转换效率。

电路的控制与反馈机制：电路的最后一部分为差分放大器。差分放大器接收两个电压值，计算并放大这两个电压值之间的差值，放大后的电压可从输出引脚获取。电阻R19和R20构成分压器，将输出电压进行分压处理，然后将分压后的电压反馈至TL494IC的引脚1。TL494IC根据负载情况对PWM脉冲进行调节，从而实现对输出电压的稳定控制，确保电路输出电压的稳定性与动态响应性能。
