直流升压电路,dcdc升压电路介绍
在众多电子电路设计中，DC-DC 升压电路占据着关键地位，其核心功能在于提升电源电压，以满足不同类型电子元件的供电需求。例如，在电池充电器以及太阳能电池板等设备中，DC-DC 升压转换器被广泛应用，可将 5V 电源高效升压至 25V。此外，在面对多个具有不同工作电压的组件需要从同一电池获取电力时，升压电路同样能发挥重要作用。

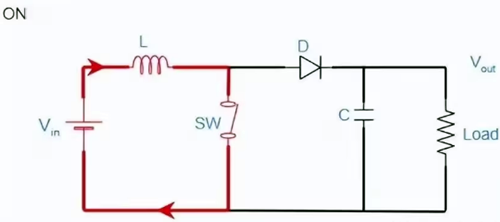

升压开关打开状态

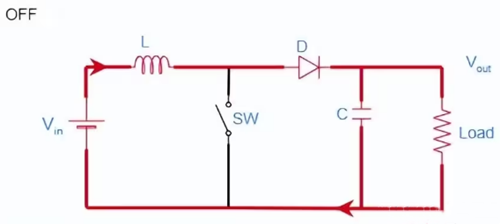

升压开关关闭状态

DC-DC升压转换器的工作原理基于能量存储与释放机制。当电路中的开关器件导通时，电感储存能量；而当开关器件关断时，电感释放能量，进而推动电荷向输出端转移，实现电压的提升。其基本构成要素包括直流电源（Vin）、电感（L）、二极管（D）、开关器件（SW）、平滑电容（C）以及负载电阻（Load），其中Vout表示输出电压。开关器件多选用功率电子器件，如受PWM信号控制的MOSFET或BJT晶体管，PWM信号通过高频切换晶体管状态，通常频率可达每秒数千次，以确保电路的稳定运行。

二、升压电路实例剖析

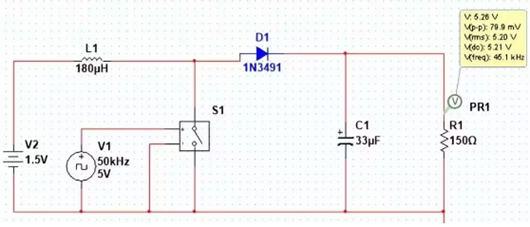

以下展示一种将1.5V直流电源升压至5V的DC-DC升压转换器构建方案：

所需组件：

1.5V直流电源

180uH电感一个

1个1N3491二极管

1个33uF电容

一个150Ω电阻

一个MOSFET或JFET开关晶体管

PWM源，例如ArduinoUno或555定时器，要求能生成50KHz、5V、75%占空比的信号
直流升压电路

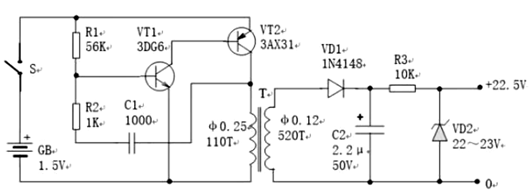

如图所示是一种输出电压可达22.5 V的直流升压器电路，可用来代替22.5 V的叠层电池。

它利用万用表中的一节1.5V电池供电，工作电流为25mA，输出电流约为0.5mA，用于万用表的高阻挡足够富裕。

电路工作原理：电路中VT1与VT2构成互补多谐振荡器，其振荡频率约为2kHz。T为升压变压器，初级作为互补多谐振荡器的负载，次级则为升压绕组，负责输出较高脉冲电压。该脉冲电压经二极管VD1和电容C2整流滤波后转化为直流高压，再经电阻R3与稳压管VD2稳压，最终输出相对稳定的高电压。其中，变压器T可选用晶体管收音机常用的502型音频输出变压器，次级作为升压变压器的初级，初级中间抽头无需使用，两端抽头则作为升压变压器的次级。若难以获取合适变压器，亦可利用收音机输入输出变压器的硅钢片自制，初级采用直径为0.25mm的高强度漆包线绕制110匝，次级则用直径0.21mm的高强度漆包线绕制520匝，且初次级线圈间需添加一层绝缘纸，并注意同名端的连接。
