    单相半桥逆变电路图,工作原理介绍
    一、单相半桥逆变电路结构
    单相半桥逆变电路以其简洁的架构在电力电子领域广泛应用。基本设计由两个晶闸管(T1和T2)和两个反馈二极管(D1、D2)构成。每个二极管和晶闸管与三线直流电源反并联,确保电源端提供平衡的直流电压。这种配置不仅实现了高效的电能转换,还具备一定的电路保护功能。
    负载(RL)连接在A点和B点之间,A点相对B点始终为正电位。电流方向定义为:从A到B为正,反之为负。

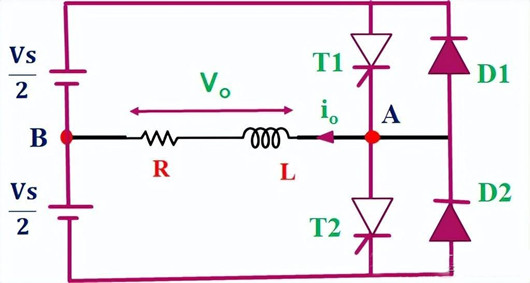

    单相半桥逆变电路图
    二、工作原理
    (一)开关器件
    虽然晶闸管是传统选择,但在现代设计中,IGBT或功率MOSFET等全控型器件更常用。这些器件允许更精细的控制,提升电路性能。
    (二)门控信号
    晶闸管T1和T2分别受门控信号ig1和ig2控制。当栅极信号存在时,晶闸管导通;信号移除时,晶闸管在电流过零时换向。
    (三)RL负载特性
    由于感性负载特性,输出电流波形与输出电压波形存在差异。输出电流Io随时间呈指数变化,且滞后于输出电压,相位差为:
    Φ=tan⁻¹(ωL/R)
    三、单相电压型半桥逆变电路详解
    (一)电路组成
    直流输入电源:提供稳定的直流电压,是逆变电路的能量来源。
    全控型开关器件:通常采用IGBT或MOSFET,通过控制其通断实现直流到交流的转换。
    负载:连接在逆变电路输出端,可以是各种用电设备。
    电容器:在某些设计中,直流侧串联两个电容器以稳定直流电压并确保电压均衡。
    (二)工作原理
    开关状态控制:通过交替控制两个开关器件的通断,使负载上的电流和电压形成类似正弦波的波形。
    开关脉冲产生:当有源开关闭合时,形成陡峭的电流脉冲,导致负载电流和电压逐渐上升。
    无源开关作用:当有源开关断开时,负载电流通过无源开关(如二极管)续流,电压迅速下降。

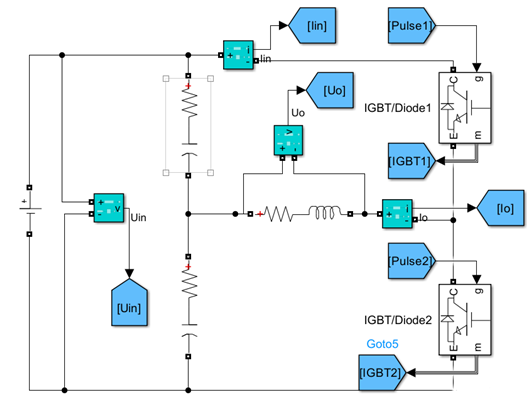

    单相半桥逆变电路图
    四、单相电压型半桥逆变电路优缺点
    (一)优点
    结构简单:相较于其他逆变电路,器件数量少,设计简洁。
    控制方便:通过控制开关器件的通断,易于实现直流到交流的转换。
    (二)缺点
    输出电压幅值限制:输出交流电压幅值仅为直流输入电压的一半(Um=Ud/2),限制了应用范围。
    电容器电压均衡问题:需要精确控制两个串联电容器的电压均衡,增加控制复杂性。
    变压器利用率低:导致能量转换效率较低。
    带感性负载能力弱:感性负载易引起电流波形畸变,影响输出电压质量。
