不少硬件工程师都会踩同一个设计误区：四管全桥架构下的移相拓扑、LLC 谐振拓扑外观高度相似，便简单归为同类软开关电源，只是控制程序略有区别。实操时经常出现 LLC 整机效率达不到设计指标、移相拓扑轻载阶段丢失软开关、EMI 辐射超标等一系列故障。结合多年大功率电源开发经验，本文从电路结构、控制原理、谐振机制、适用场景全方位拆解二者核心区别，帮大家选型不再出错。
一、电路硬件结构：软开关实现思路一寄生、一主动
两种拓扑的基础框架一致，均采用四只 MOS/IGBT 功率管组成全桥逆变电路，原边驱动高频隔离变压器，副边搭配整流、滤波电路输出直流电压，这是二者仅有的共性。核心硬件差异集中在谐振回路设计上：

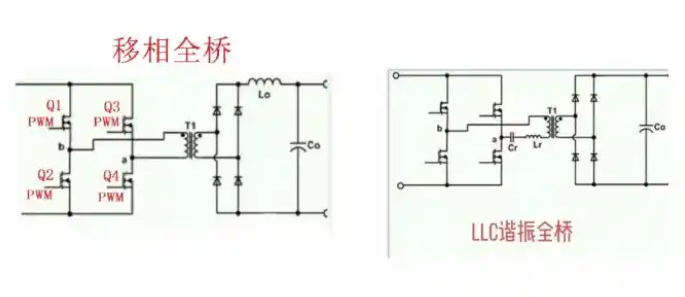

移相全桥&LLC拓扑对比图

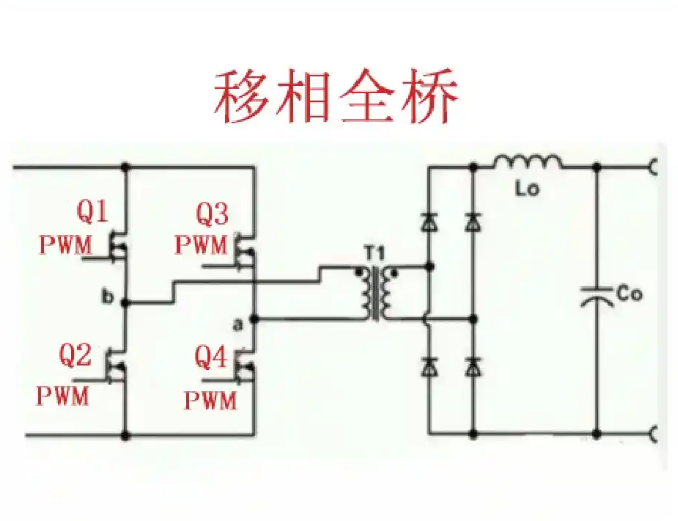

移相全桥（PSFB）
电路内部无专门设计的谐振电感、谐振电容，依靠变压器固有漏感 Lr 与功率管输出结电容 Coss 形成简易谐振回路，属于利用器件寄生参数实现 ZVS的低成本方案，无需额外增设谐振元器件。

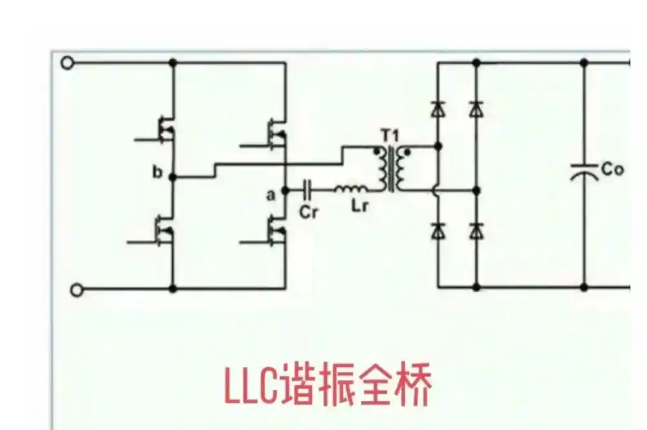

LLC 谐振全桥
电路会独立布置谐振电容 Cr、谐振电感 Lr，搭配变压器励磁电感 Lm 组成完整谐振腔，软开关效果依靠这套专门设计的谐振网络达成，并非依靠寄生参数凑谐振条件，属于主动式谐振架构。
二、核心控制逻辑：定频移相 VS 变频调压，底层逻辑完全相反
这是两类拓扑最本质的分界线，也是绝大多数工程师混淆二者的根源。
1. 移相全桥：固定频率，依靠相位差调节输出
四只功率管全程维持固定开关频率、50% 占空比工作，输出电压不依靠改变频率调整，而是调节左右两组桥臂驱动信号的导通相位差值。
相位差越大，原边有效传输脉宽越窄，输出电压越低；相位差缩小，有效导通窗口加宽，输出抬升。本质是传统硬开关全桥的 PWM 改良版本，借助死区时段漏感储能给开关管结电容充放电，完成零电压开通。
该方案短板十分突出：轻载工况下漏感储能不足，无法满足 ZVS 能量需求，软开关直接失效，开关损耗与 EMI 噪声同步飙升。
2. LLC 谐振全桥：固定占空比，依靠调频完成稳压
功率管同样保持接近 50% 占空比运行，但稳压手段完全不同 —— 通过实时升降开关频率改变谐振腔电压增益，以此调节输出功率。
开关频率高于谐振点：谐振回路增益下降，输出电压降低；
开关频率低于谐振点：谐振回路增益抬升，输出电压升高。
软开关实现方式更有优势：谐振电流天然存在过零点，MOS 开通前体二极管提前导通，将漏源电压钳位至 0V，全负载区间均可稳定维持 ZVS，开关损耗控制效果远优于移相方案。
三、LLC 谐振腔：整机性能的核心决定性单元
LLC 整套电路的性能上限，完全由 Cr、Lr、Lm 组成的谐振网络决定，三者参数相互制约，需要在增益覆盖范围、峰值效率、全负载 ZVS 区间做综合取舍，也是 LLC 设计难度偏高的主要原因：
谐振电感 Lr：可独立外挂，也可复用变压器漏感，直接决定整机基础谐振频率与电压增益曲线；
励磁电感 Lm：变压器固有励磁电感，全程参与谐振过程，直接影响轻载、空载状态下的软开关裕量；
谐振电容 Cr：和 Lr 共同计算整机标准谐振频率 。
三者搭配形成完整 M-Q 增益特性曲线，工程师设计时必须兼顾高低压输入、轻重负载下的增益需求，参数匹配稍有偏差就会出现效率塌陷、软开关丢失。
四、工程选型对照表：分场景精准匹配拓扑
结合量产电源的实战经验，整理两类拓扑的适配场景，方便快速选型：
优先选用移相全桥的场景
设备输入电压跨度极大，宽压工况下稳压需求高；
整机长期工作在重载区间，轻载运行时间占比极低，轻载硬开关损耗可接受；
项目预算有限，不想额外采购谐振电感、谐振电容，压缩物料成本；
研发团队缺少谐振电源调试经验，希望控制算法、参数调试难度更低。
优先选用 LLC 谐振全桥的场景
对整机转换效率有极致要求，如服务器电源、数据中心供电设备，效率指标需达到 95% 以上；
要求空载、轻载、满载全区间稳定实现 ZVS/ZCS 软开关；
输入电压范围窄、电压波动小的标准化供电设备；
整机 EMC、电磁辐射管控严苛，谐振正弦化电流天然能抑制谐波干扰。
五、极简记忆总结
移相全桥：改良型定频 PWM 拓扑，复用寄生参数实现软开关，依靠桥臂相位差调压，短板集中在轻载性能；
LLC 谐振全桥：纯正变频谐振架构，独立谐振腔保障全负载软开关，依靠频率调节输出，整机效率更高，但物料成本、参数设计门槛更高。
总结
电源拓扑没有绝对的优劣之分，只有适配与否的区别。移相全桥巧妙把原本无用的寄生漏感、结电容转化为软开关资源，是早期大功率电源的经典低成本方案；LLC 谐振拓扑依靠主动谐振设计，代表当下高效率高密度电源的主流技术路线。
只有吃透两套电路的谐振机理、控制底层逻辑，结合项目电压、负载、成本、EMI 需求综合判断，才能避开盲目跟风选型带来的调试难题。
