一文彻底了解米勒平台究竟是怎么来的
很多硬件工程师第一次观测SiC MOS管开关波形时，都会产生一个疑惑：栅极驱动电压明明还在持续抬升，为什么VGS波形会突然走平、停滞不动？
这并不是驱动电路故障，也不是器件损坏，而是功率开关瞬态过程中最关键、最核心的电荷竞争现象。肉眼看到的平直波形平台，背后是MOS管内部电容电荷高速转移、电流重新分配的动态博弈过程。
一、通俗讲透：到底什么是米勒平台？
在SiC MOSFET的开通、关断瞬态过程中，会出现一段特殊波形：外部驱动电压持续变化，但栅源电压VGS短暂维持恒定、几乎无波动，形成一段平直的电压平台，这就是米勒平台。

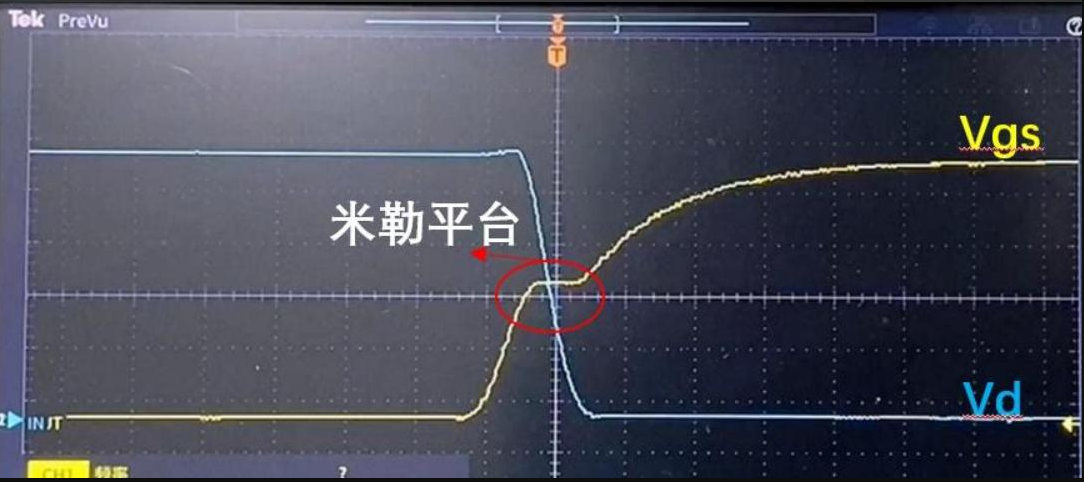

这个阶段是器件开关过程中最脆弱、最关键的换流窗口期。结合实测波形能清晰发现：米勒平台的出现时间，与漏源电压VDS的快速跳变高度同步。简单来说，只要VDS处于高速变化状态，栅极电压就无法正常抬升或回落，最终被“钳位”在固定数值。
二、米勒效应命名由来：输入输出的电容反馈放大

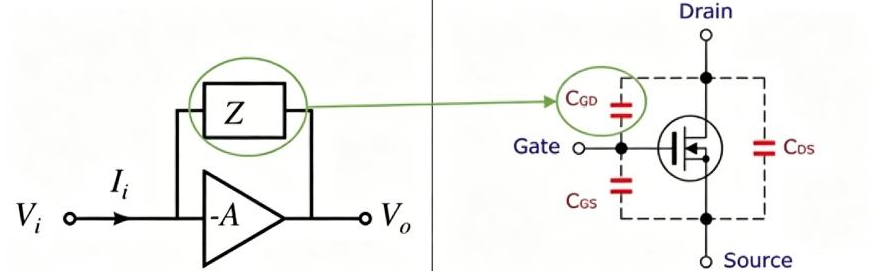

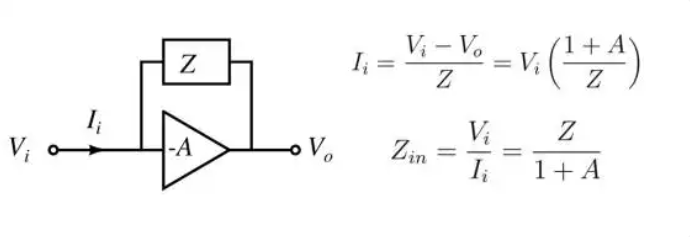

该现象源自约翰·米勒提出的米勒效应，用工程实战逻辑解读更好理解：当器件输入、输出端存在反馈电容时，输出侧的剧烈电压波动，会通过电容反馈折算到输入端，让输入端等效负载电容被大幅放大。
对应到SiC MOS管结构中，承担核心反馈作用的就是栅漏电容Cgd。在VDS高速变化、dv/dt极大的瞬间，Cgd会持续抽取大量电荷，占用绝大部分驱动能力，这就是米勒平台产生的底层根源。
多数新手只停留在“电容数值变大”的表层认知，真正的硬件设计核心，是理清瞬态电流流向与电荷分配逻辑，这也是区分理论认知和工程实战的关键。
三、开关波形不同步的真相：感性负载的能量惯性

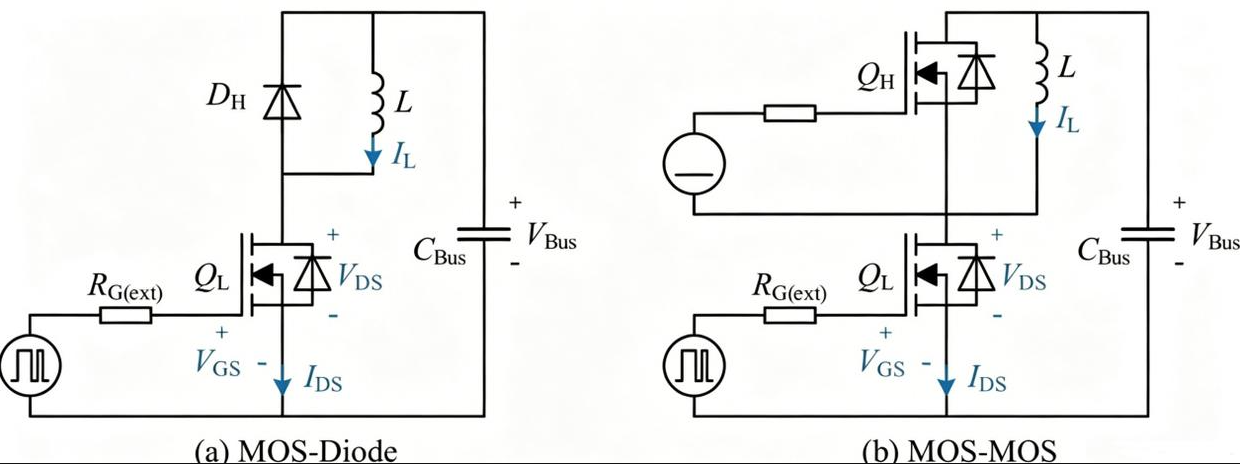

以半桥、Boost拓扑常用的双脉冲测试场景为例，SiC MOS管驱动感性负载时，电流和电压的切换存在固定时序差，这是电感储能特性决定的，并非波形绘制误差。

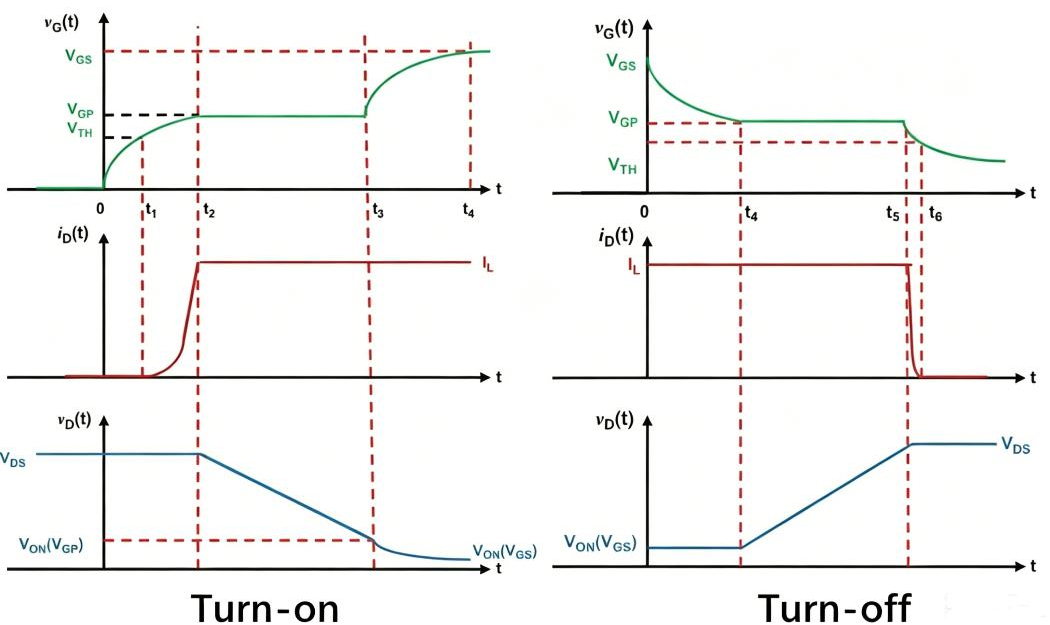

开通过程：电感电流无法瞬间突变，开通初期电流仍由续流器件承载；待主开关管电流完全接管回路后，漏极电压VDS才会快速跌落。
关断过程：时序完全相反，先完成VDS电压抬升，阻断高压回路后，电流才会逐步衰减退出。
而米勒平台，恰好精准出现在电压剧烈跳变、栅极电荷供给不足的临界过渡期，是开关瞬态的标志性特征。
四、米勒平台的本质：多重工况叠加的必然结果
米勒平台并非独立的单一现象，而是三种工况同步作用的综合结果：器件工作在饱和区、漏源电压高速跳变、栅极驱动同时为Cgs、Cgd双电容充放电。
五、电路视角拆解：为什么栅极电压会被“钉死”？

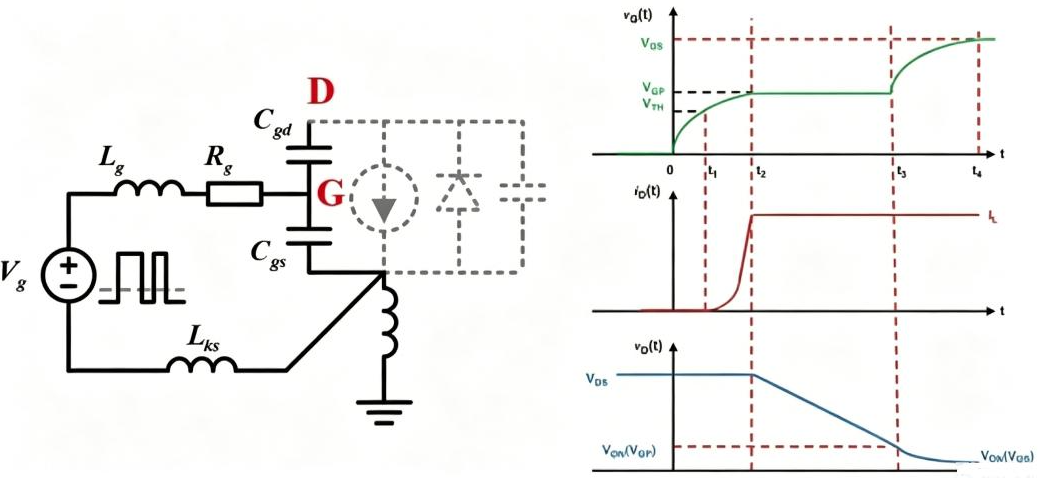

拆解栅极驱动回路的工作逻辑，就能彻底看懂平台成型过程：
米勒平台出现前，驱动电流主要集中为栅源电容Cgs充电，VGS随充电进程稳步抬升；
一旦进入米勒阶段，VDS高速波动，栅漏电容Cgd、漏源电容Cds会产生巨大的位移电流。此时驱动芯片输出的有限电流，几乎全部用于抵消、搬运漏极侧的突变电荷，仅剩极少电流可用于提升栅极电压，最终表现为VGS电压短暂恒定。
需要纠正一个常见误区：米勒平台出现时，电容实际容量并没有瞬间暴涨。真正的原因是高dv/dt、强反馈、高增益工况，让输入端等效负载被大幅放大，驱动回路等效在给超大电容充电。
平台波形看似静止，实则内部电荷一直在高速转移，只是从栅极电压波形上无法直观体现。
六、器件物理层面的开关区间切换

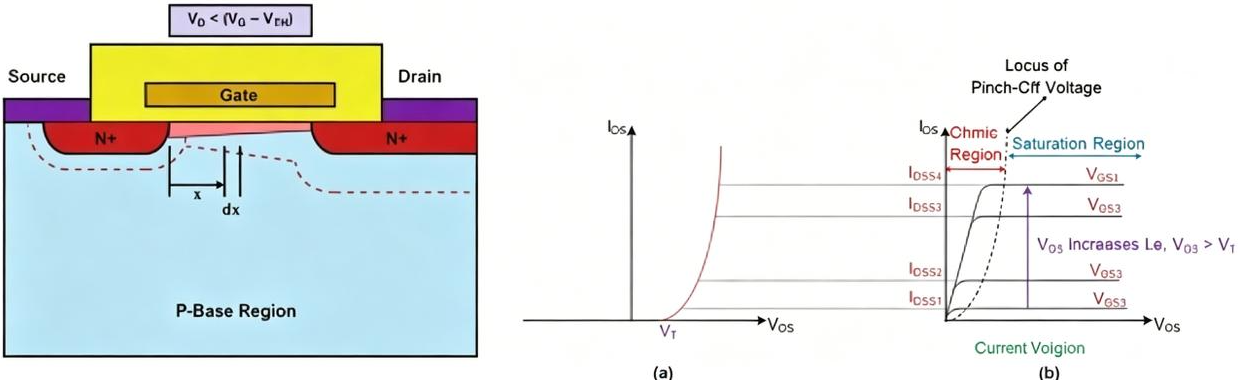

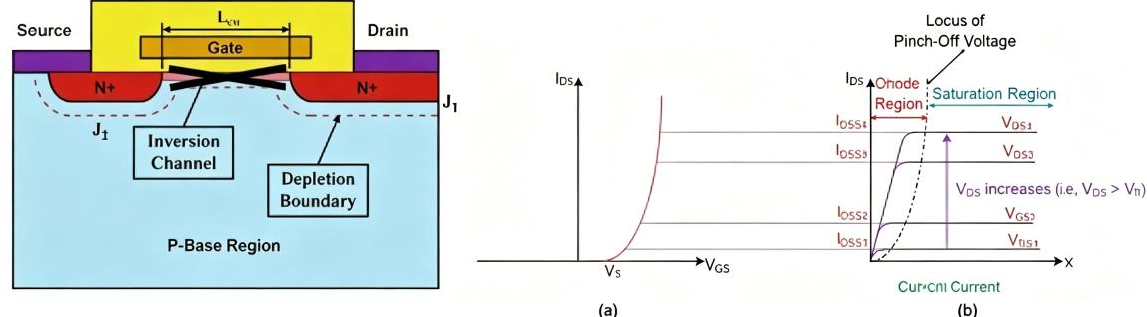

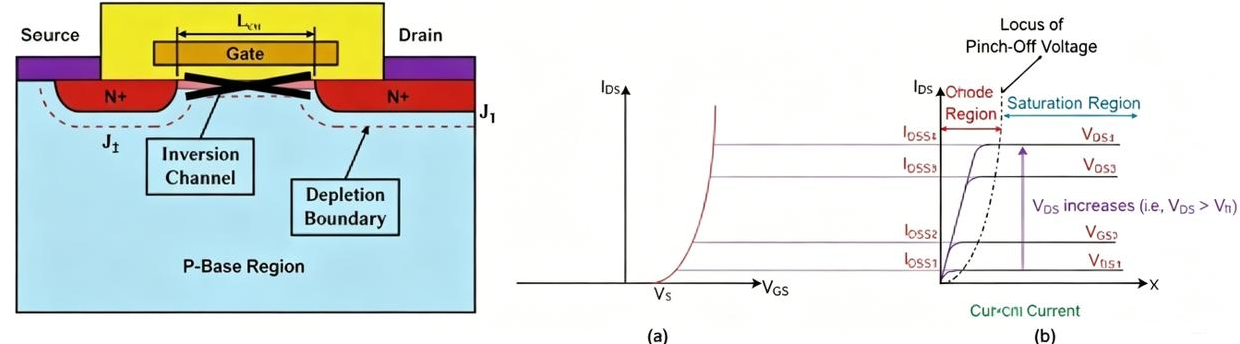

从半导体物理角度来看，MOS管开通时会依次经历截止区、饱和区，最终进入欧姆区；关断过程则完全反向。而米勒平台对应的时间段，正是器件跨区切换、VDS电压剧烈变化的核心窗口期，因此可以直接总结出核心规律：米勒平台持续时间 ≈ 漏极电压跳变时间。
七、工程设计核心：看懂平台才能规避隐患
资深工程师设计功率电路，绝不会只确认器件能否正常导通，核心会紧盯米勒平台阶段的关键指标：dv/dt斜率、驱动电流能力、PCB寄生电感、米勒耦合强度。
该阶段设计不当，会引发一系列硬件问题：轻则开关损耗剧增、整机效率下降，重则出现栅极误导通、波形振铃、EMI电磁干扰超标，甚至上下管直通炸机，直接摧毁设备。
这也能解答诸多工程疑问：
为什么驱动电阻不能随意取值？因为它直接决定栅极充放电速率，影响平台宽度与损耗；
为什么高端SiC电路需要负压关断、米勒钳位电路？核心就是为了抑制平台期高dv/dt带来的栅极耦合干扰，避免电压误抬升导致误导通。
八、米勒平台：电路可靠性的“试金石”
米勒平台的波形特征，是直观评判器件选型、驱动芯片性能、PCB布局合理性的核心依据。成熟的硬件工程师分析波形，不会只看电压、电流幅值，而是重点研判：平台宽度是否合理、dv/dt斜率是否可控、栅极寄生电感是否在耐受范围。
总结
米勒平台不是异常波形，而是SiC MOS管开关物理特性最直观的外在体现。吃透米勒平台的形成逻辑，就能打通驱动设计、器件选型、EMI优化、误导通抑制的全套设计思路。
硬件高手分析开关波形，看的从来不是表面数据，而是波形背后的电荷流向、能量转换逻辑与潜在风险，这也是精准优化功率电路的核心精髓。
