同样一个 “饱和区” 术语，却经常让硬件新手踩大坑，轻则功率管持续发热、整机效率暴跌，严重时器件直接热击穿报废。
很多初学模拟电路的人都会陷入思维误区：双极三极管（BJT）有饱和区，MOSFET 也标注饱和区，二者叫法完全一致，工作特性理应相近。
事实恰恰完全相反。
三极管用作开关器件时，设计目标就是稳定工作在饱和区间；但 MOS 管想要实现低损耗导通，稳态工况下要尽可能远离饱和区，进入欧姆线性区。二者一个追求极低集射压降 VCE (sat)，一个追求极小导通电阻 RDS (on)，名称相同，内部物理机理却完全相悖。

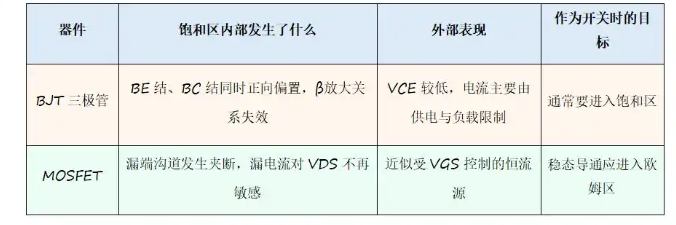

一、核心结论先理清：两类器件的 “饱和” 压根不是一回事
“饱和” 只是用来描述器件控制关系到达临界边界的统称，不代表三极管与 MOS 管内部发生了相同的载流子运动现象，不能混为一谈。
二、三极管导通为什么要进入饱和区，压低 VCE 压降？
以 NPN 双极型三极管为例，正常放大工况的条件是发射结正向偏置、集电结反向偏置，发射极释放的载流子穿过基区后，会被集电极电场快速收集，在一定区间内集电极电流满足电流放大倍数关系。

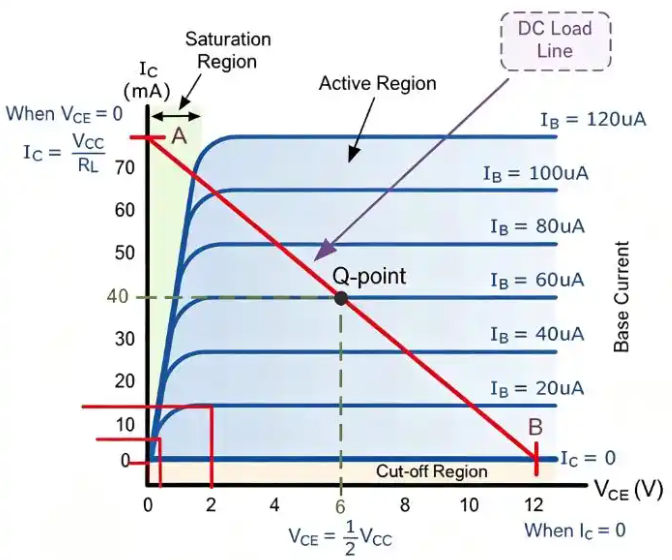

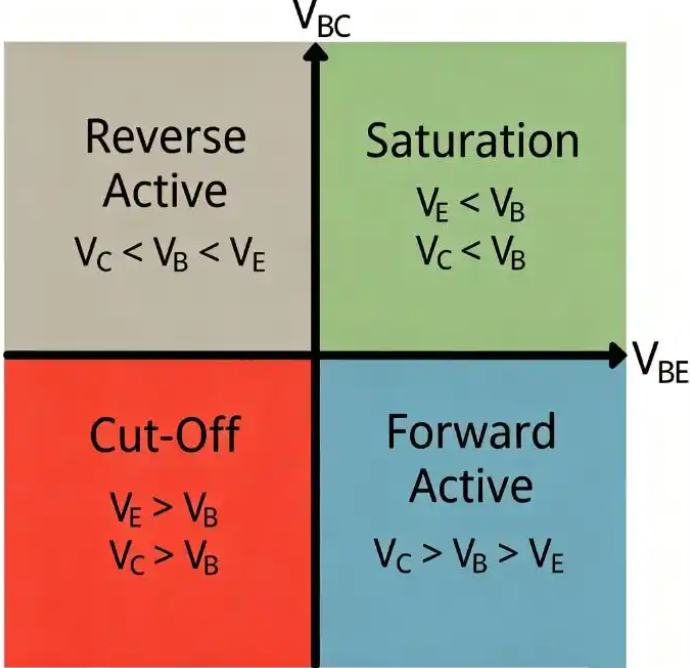

但当三极管作为电子开关使用，持续加大基极驱动电流、VCE 不断下降时，器件内部电场分布、载流子输运状态会同步改变。输出曲线左侧出现拐点要分两层理解：微观层面，电场强度升高后载流子漂移速度趋近饱和，电流增长速度大幅放缓；工程划分标准则看 PN 结偏置状态，一旦集电结由反偏转为正偏，三极管正式进入饱和区。
这两套逻辑要分开看待：载流子速度饱和解释输出曲线出现拐点、电流增速受限的底层原因；发射结、集电结的偏置状态，是工程师区分放大区与饱和区的实操标准。进入饱和状态后，IC=βIB 的放大规律彻底失效，集电极电流大小由供电电压、负载阻值、器件内部电场与 VCE 共同决定，即便继续提升基极电流 IB，集电极电流也不会按照 β 比例同步上涨。

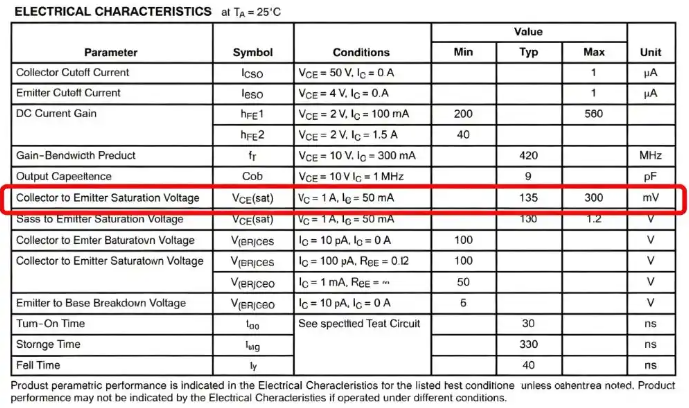

工程中用 VCE (sat) 表征饱和导通后的残余压降，该数值并非固定 0.2V，会随集电极电流、基极驱动强度、环境温度、芯片结构产生浮动。中小信号功率管在标准测试条件下，饱和压降大多落在 0.05~0.4V 区间，实际设计必须严格对照规格书标注的测试电流、基极电流参数。
开关电路设计关键提醒：不要死记 0.2V 饱和压降
不能直接套用规格书给出的直流放大系数 hFE 计算基极限流电阻。开关设计普遍采用强迫 β设计思路，刻意把 IC/IB 比值设置为远小于标称 hFE，保障器件可靠饱和导通。
小电流、低频应用场景，强迫 β 取值通常为 5~10 或 10~20，最终数值需要结合器件型号、最高工作温度、VCE (sat) 曲线综合核算，不能生搬硬套公式。
饱和深度也会影响开关速度：饱和程度越深，关断瞬间基区存储的多余载流子越多，存储延时会明显拉长。因此高速开关电路需要控制饱和深度，部分方案还会搭配肖特基二极管钳位，避免出现过度饱和拖慢关断速度。
三、MOS 管为何没到传统夹断点，漏极电流就提前饱和？
以常用增强型 N 沟道 MOS 管举例，当栅源电压 VGS 超过阈值 VTH 后，栅极电场会在源漏之间生成导电反型沟道。这里要分清一个关键误区：VTH 仅代表沟道刚刚形成、出现微弱可测电流，完全不等于器件进入低阻满导通状态；想要实现低损耗工作，必须参考规格书给出的标准驱动电压（4.5V/6V/10V）对应的 RDS (on) 参数。

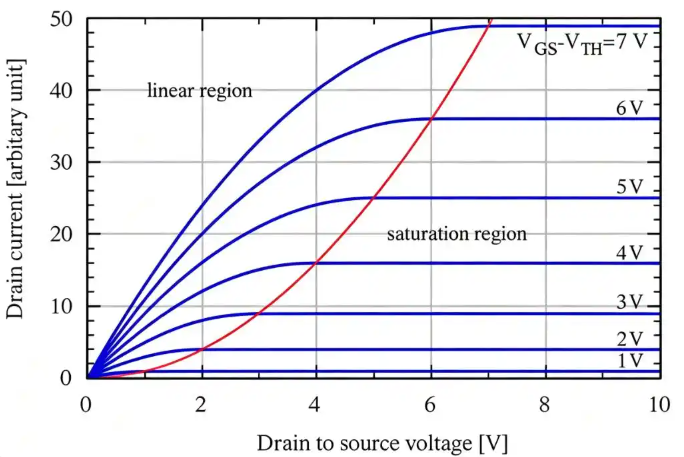

当漏源电压 VDS 数值偏低、沟道横向电场强度较弱时，载流子漂移速度和电场强度近似呈正比（v≈μE），此时 MOS 管等效为栅压可控可变电阻，也就是欧姆区（三极区）。这正是功率 MOS 开关稳态导通的理想工作区间：
VDS 压降极低，导通损耗仅由 I²RDS (on) 决定。
VDS 压降极低，导通损耗仅由 I²RDS (on) 决定。

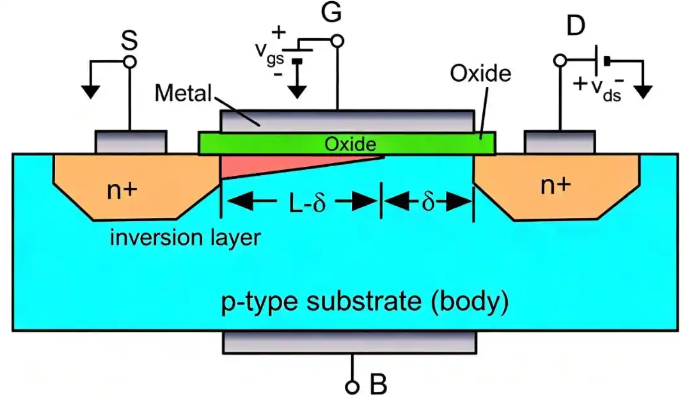

传统长沟道器件模型对夹断现象的描述为：VDS 持续抬升，漏端位置有效栅漏电压 VGD 逐步降低，当 VGD 接近 VTH 时，漏端出现预夹断边界。这套理论方便绘制特性曲线、推导平方律电流公式，但不能理解为沟道某处完全不存在载流子。
从电学连续性就能推翻该误区：回路稳态电流必须保持连续，如果沟道某一截面上可移动载流子完全消失，想要维持固定电流就需要载流子速度无限大，物理层面无法实现。所谓夹断区域，更准确的描述是漏端反型电荷快速衰减、电场重新分布的等效模型，并非无载流子空白段。传统理论定义的饱和边界为

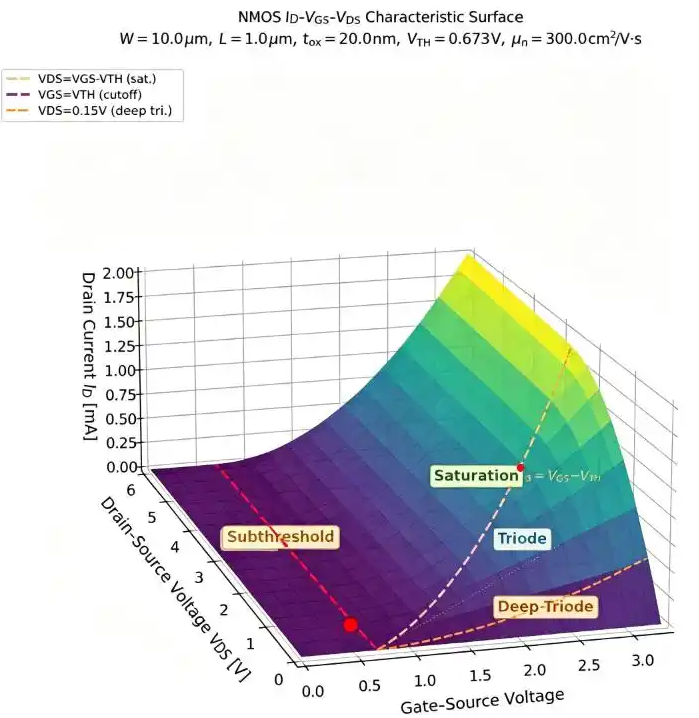

但实测波形会发现，MOS 管实际饱和电压 VDSAT 远低于 VGS−VTH，也就是说还没达到理论夹断条件，漏极电流就已经趋于恒定。现代功率 MOS 输出曲线拐点的核心成因是横向高压电场：载流子漂移速度不再跟随电场同步提升，逐步趋近饱和速度 vsat。
低电场环境下载流子速度 v≈μE；进入高场区间后速度增长停滞，贴近 vsat。此时饱和电流由沟道反型电荷总量、饱和速度共同决定，可用 ID,sat≈W・Qinv・vsat 简化理解。速度饱和成为主导因素后，ID 和过驱动电压 VGS−VTH 的关系，会从理想平方律转变为近似一次函数。
行业通用 BSIM 器件模型，会纳入速度饱和、迁移率衰减、沟道长度调制、自热效应等高场现象还原器件真实特性；胡正明教授的半导体教材也明确提出，传统夹断示意图存在明显局限性。宏观表现为 ID 受 VDS 变化影响极小，等效压控恒流源，因此差分放大电路、电流镜、LDO 误差放大器、基准源等模拟电路，都会要求 MOS 管工作在饱和区。
另外一个极易混淆的名词陷阱：功率器件手册标注的 “线性模式”，多指 MOS 管作为线性调整管，工作在高 VDS、高功耗区间；而教科书所说的线性 / 欧姆区，特指低 VDS、低阻导通状态。看到 linear 一词，必须结合电压、电流工况判断，不能单靠文字定义。
四、同是 10A 电流，选错工作区间损耗相差 60 倍
功率器件发热失控、烧毁的核心根源，永远是基础功耗公式
假设某颗 MOS 管流过 10A 电流，同时处于饱和区，漏源压降达到 3V，器件瞬时功耗 30W。对于无完善散热的小型封装，这个功耗会快速拉高结温，直接触发过热损坏。
若同一颗 MOS 管搭配充足栅压驱动，稳定进入欧姆区，导通电阻 RDS (on)=5mΩ，漏源压降仅 0.05V，
导通损耗 P=I²R=0.5W。30W 与 0.5W 对比，损耗整整相差 60 倍。这也是开关电源、电机驱动、电池保护电路中，MOS 稳态导通必须压低 RDS (on)、规避饱和区的核心原因。
导通损耗 P=I²R=0.5W。30W 与 0.5W 对比，损耗整整相差 60 倍。这也是开关电源、电机驱动、电池保护电路中，MOS 稳态导通必须压低 RDS (on)、规避饱和区的核心原因。
但需要客观说明：MOS 管开关切换的过渡阶段，必然会短暂进入高损耗区间。从关断切换至导通的过程中，VDS 不断下降、ID 同步上升，电压电流同时处于较高水平，这段交越区间产生的开关损耗，往往远大于稳态导通损耗。
因此栅极驱动设计需要平衡：驱动速度足够快，缩短交越时间压低开关损耗；同时不能速率过高，避免波形振铃、电压过冲、EMI 干扰超标。优质功率电路设计，本质是效率、器件可靠性、电磁兼容三者之间的权衡取舍。
如果将 MOS 管用于线性稳压电源、电子负载、热插拔限流电路，就不能单纯追求低 RDS (on)，需要重点校核直流安全工作区 DC SOA、器件热阻、最大结温与二次击穿风险。绝大多数开关专用 MOS 的直流安全工作区间性能较差，长期工作在线性高耗散模式下，极易出现参数达标但上电即损坏的情况。
五、硬件调试最常遇到的三类典型误区
误区 1：把 MOS 阈值电压 VGS (th) 当成满导通驱动电压
阈值电压仅代表沟道刚刚生成微弱电流，想要实现低阻导通，必须参考 4.5V、6V、10V 等标准驱动电压对应的 RDS (on) 参数。
误区 2：套用三极管 hFE 计算基极限流电阻
三极管直流放大系数 hFE 离散度大，还会随工作电流、温度大幅浮动；开关电路必须采用强迫 β，结合最坏工况完成参数校核。
误区 3：只核算稳态导通损耗，忽略开关损耗与温升
高频开关电路中，栅极总电荷 Qg、米勒平台宽度、驱动电阻、上下管死区时间、结温升高、PCB 散热布局，都会大幅影响器件整体损耗，不能只计算直流导通功耗。
六、MOS、JFET、BJT、IGBT 输出曲线都存在饱和拐点的底层逻辑
对比 MOSFET、JFET、双极三极管、IGBT 四类功率器件的输出特性曲线，能发现统一规律：低电场区间电流随端电压快速上升；电场强度提升后，载流子漂移速度逼近饱和速度 vsat，电流增速放缓，曲线出现明显拐点。
尽管四类器件芯片结构、电流控制方式完全不同，但饱和拐点的底层成因都能通过高场输运、载流子速度饱和解释。真正发生 “饱和” 的是载流子移动速度，并非沟道凭空出现无载流子区域。
学习器件不用死记 “夹断无载流子” 的老旧理论，记住四个核心判断维度即可：内部电场强度、载流子是否达到速度饱和、端口电荷由哪种信号控制、压降与发热损耗集中在何处。
总结：同为饱和区，三极管与 MOS 管设计目标完全相反
三极管进入饱和区的判定标准是集电结正向偏置，电流放大关系失效，VCE 压降大幅降低；输出曲线拐点可以结合载流子速度饱和解释。低频开关电路，设计目标就是让三极管稳定处于饱和区间，获取极低导通压降。
MOS 管出现电流饱和，并不是沟道长度饱和，也不存在完全无载流子的真空夹断区；本质是高电场让载流子速度达到上限，ID 几乎不受 VDS 变化影响。模拟放大电路利用该恒流特性，而追求高效率的功率开关，稳态导通必须停留在低 VDS、低 RDS (on) 的欧姆线性区。
今后再看到 “饱和区” 这个术语，不要死记夹断、导通的固定结论，先理清四个问题：器件内部电场强弱、载流子速度是否饱和、电荷由电压还是电流控制、损耗发热集中在哪里。能完整梳理清楚这套逻辑，才算真正吃透晶体管与 MOS 管的器件本质。
