各位硬件兄弟，你有没有经历过这种绝望时刻：板子上电，刚一跑重载，伴随着一声清脆的异响，主板上直接冒出一缕刺鼻的青烟？
当我们发现单颗MOS管的电流或功耗根本无法满足硬核的设计要求时 ，为了满足超高电流或更大功率输出的设计需求 ，所有人的第一反应都是：并联！通过多个小管子组合并联，不仅能达到降低成本的目的，还能暴力超越单管的物理极限 。
这听起来像是一道简单的“1+1=2”加法题，但为什么实操起来一上电就“炸机”？老手今天带你扒开MOS管并联的底层逻辑。要让并联的MOS管稳如泰山地工作，以下这几个生死攸关的关键点必须注意 ！
第一关：静态导通的“温柔陷阱” 先给大家吃颗定心丸，MOS管在导通均流上是非常给力的 。这得益于它们天生具备一种物理特性：正温度系数 。这意味着只要管子发热、温度升高，它的导通电阻就会跟着增大 。 在并联电路中，这简直是神级辅助！哪个管子抢的电流多、发热快，它的电阻就会飙升，从而逼着电流乖乖分流给其他冷一点的管子，这让它们在并联时有自动均流的趋势，是天然的有利条件 。但这只是静态的“岁月静好”，真正要命的在后面。
第二关：动态开关的“纳秒级绞肉机”（核心难点） 别被静态的稳定骗了！在极速的高频开关瞬间，开关均流才是真正的核心难点 ！ 你要知道，这世界上绝对没有参数完全一致的两颗MOS管。在高速开关时，由于器件本身的栅极电荷（Qg）、导通电阻和寄生电感等参数存在差异，哪怕只是皮法（pF）或纳亨（nH）级的微小不同，都会导致开通和关断速度不一致 。 这会造成什么毁灭性的后果？那个动作最快的管子可能会瞬间承受几乎所有电流 ！它就像战场上冲在最前面的“出头鸟”，要么被恐怖的浪涌电流生生憋死，要么因电压尖峰过高而烧毁 。
第三关：庞大电容带来的“驱动饥渴症” 多管并联不是没有代价的，并联会增大整体的输入电容（Ciss） 。 这时候，对你的前级驱动能力提出了严苛的考验 。你的驱动电路必须像一台大马力发动机，能提供足够大的峰值电流，来快速完成充放电 。如果驱动软弱无力，MOS管就会长时间停留在放大区，开关速度会变慢 ，随之而来的就是呈指数级暴增的开关损耗，不炸机才怪！
第四关：布局走线的“绝对对称美学” 哪怕你的原理图画得再漂亮，如果在PCB画板时瞎走线，一样前功尽弃！ 为了让均流效果最好，电路布局应尽量对称 。你必须像强迫症一样，确保各MOS管的驱动回路和功率回路的寄生参数一致 。不仅如此，每个MOS管的栅极最好串联一个小电阻，千万别为了省一毛钱BOM成本把它去掉，它是用来抑制寄生振荡的保命符 。

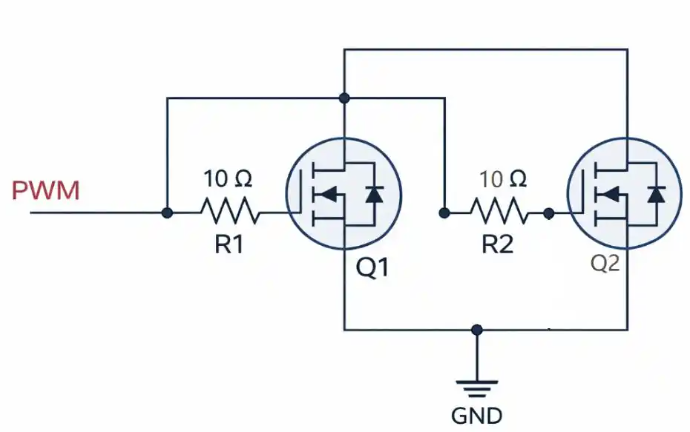

大家来看看这张经典的顶级并联架构图 ：

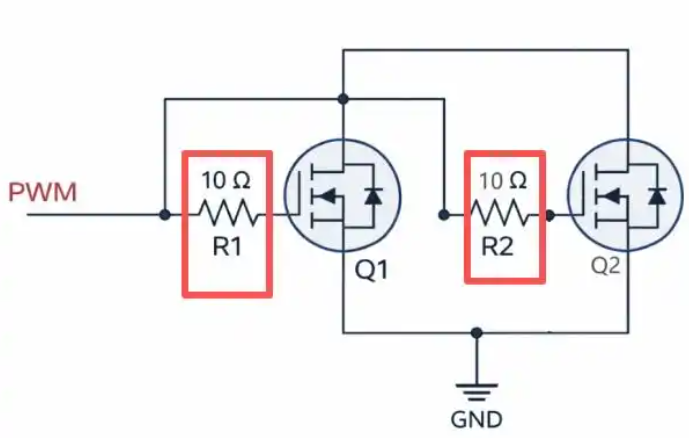

在这个电路中，Q1、Q2为并联N型MOS管，PWM为驱动脉冲 。仔细看栅极前方的设计，R1、R2为其栅极驱动小电阻 ——这就是我刚才说的防振荡神器！
第五关：同呼吸共命运的“热管理” 最后，千万别忽略了热管理 ！各管子间的温差不宜过大，否则会造成热失衡 。最简单粗暴的解决办法就是：它们通常会被紧密安装在同一块散热器上，做到真正的物理同温，共担风雨 。
核心总结：成败皆在“同步” 说到底，在硬件设计的世界里，并联的关键在于“同步” ！无论是前级的驱动设计还是后端的布局走线，如果驱动或布局不当，反而容易损坏器件 。敬畏物理规律，死磕细节参数，你的板子才能百炼成钢！
