把 R6、R7、R8、D3、C11、D5 一次讲明白
先说答案： 这些小元件并不是可有可无的“配角”。它们分别负责让MOS管可靠关断、控制开关速度、抑制乱跳和吸收电压尖峰。没有它们，MOS管可能误动作、发热、产生干扰，严重时甚至被击穿。
一、先把MOS管想成一扇“电控大门”
MOS管是一种电子开关。它用很小的控制信号，去控制另一条大电流通路。电源、充电器、电机驱动、逆变器里都能见到它。
G极（栅极）：像门把手，负责下命令。
D极和S极（漏极、源极）：像大门两边的主通道，真正的大电流从这里通过。
栅极有一个容易被忽略的特点：它在稳定状态下几乎不吃电流，但开门、关门的瞬间，需要先把一小团电荷送进去或抽出来。
一个好理解的比喻： 栅极像一个很小的气囊。要让MOS管导通，就要给气囊“充气”；要让它关断，就要把气放掉。R6、R7等外围元件，就是控制充气速度、放气速度和防止气囊自己鼓起来的装置。
图1 MOS管内部可看成藏着几个很小的“电容”，开关瞬间需要充电或放电
二、图中这些元件，分别像什么？
三、R7：为什么MOS管需要一个“安全员”？
如果控制芯片突然断电、重启或线路松开，MOS管的栅极就可能悬空。它像一扇没人扶着的门，附近的静电和电压变化都可能把它推开一点。一旦栅极电压高到一定程度，MOS管就可能误导通。
R7跨接在栅极和源极之间：只要控制信号消失，它就把栅极电压慢慢拉回0 V，让MOS管回到关断状态。
它还给干扰电荷一条出路：漏极电压快速变化时，会通过MOS管内部的寄生电容把少量电荷“挤”到栅极。R7能帮助这些电荷泄走。
但R7不是越小越好：阻值小，拉得更有力；代价是MOS管导通时，电阻一直耗电、发热，驱动电源也更辛苦。
图中的1 kΩ怎么理解？ 它属于比较强的下拉。以12 V驱动计算，1 kΩ大约消耗144 mW；10 kΩ约14.4 mW；100 kΩ约1.44 mW。因此1 kΩ不一定错，但不能只说“下拉越强越安全”，还要看功耗、温升和驱动能力。
四、R6：给MOS管开门，为什么还要“限速”？
许多人第一反应是：MOS管当然越快越好。其实不一定。开关太慢，MOS管会在半开半关状态停留较久，发热增加；开关太快，又会带来电压过冲、振铃和电磁干扰。R6就是在两者之间找平衡。
R6较小：栅极充放电电流大，开关更快，开关损耗可能下降；但线路更容易“冲过头”，产生尖峰、振铃和EMI。
R6较大：开关动作更柔和，通常有利于压低尖峰和干扰；但过大又会让MOS管开关太慢，增加发热和上下管同时导通的风险。
R6还有减震作用：栅极走线和MOS管内部并不是理想器件，它们会像小弹簧和小电容一样来回交换能量。R6把这股来回摆动压下去。
所以正确说法是： R6不是单纯用来“加快开关”，而是用来控制开关速度并抑制振铃。常见值可能是几欧到几十欧，但最终值必须在真实电路上测出来，不能照抄。
五、D3：为什么要给电流修一条“单行快车道”？
开通和关断，往往不需要一样快。例如有些电路希望开通慢一点，减少冲击；关断快一点，防止误导通和额外发热。D3与R6并联后，就能把两个方向分开控制。
二极管只允许电流向一个方向通过：一个方向的栅极电流仍经过R6，速度受限制；反方向则可以绕过R6，走D3这条快速通道。
D3朝向不同，效果完全相反：可能是“慢开快关”，也可能是“快开慢关”。因此只说“D3能快速放电”并不严谨，必须先看二极管极性。
结合原图判断：它看起来更像是让MOS管快速关断，但原图分辨率较低，正式原理图仍应把二极管阳极和阴极标清楚。
六、C11、R8、D5：接住电压尖峰的“缓冲组合”
电路里的电流不能瞬间说停就停。导线、器件封装和变压器漏感都会储存一点磁场能量。MOS管突然关断时，这些能量无处可去，就可能把漏极电压猛地顶高，随后又来回振荡。它很像水管阀门突然关闭产生的“水锤”。
C11像缓冲垫：先接住瞬间冲过来的能量，减缓电压上升速度。
R8像耗能器：让被接住的能量变成可控的热，避免电压在电感和电容之间反复弹跳。
D5像单向阀：它与R8并联，使C11在两个方向上拥有不同的充放电速度，专门处理某一方向的尖峰或振铃。
这组电路不是万能保险：它能缓冲和阻尼，但不能替代合理的PCB布局、足够的MOS管耐压和专用过压钳位。
原文最需要纠正的一点： D5并不是简单跨在MOS管D-S两端的独立保护器件，所以不能直接说“有反峰时D5就一定把MOS管保护住”。能不能真正把电压压在安全范围内，要看D5类型、方向、参数和实测波形。

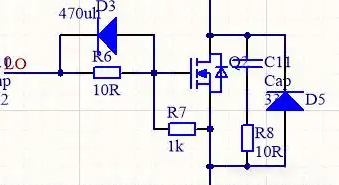

图2 原图对应：左边R6/D3管速度，中间R7保关断，右边C11/R8/D5吸收尖峰
七、三种最常见的错误理解
误区一：“MOS管输入阻抗很高，所以栅极不需要电流。”稳态时电流很小，但每次开关都要搬运栅极电荷；频率越高，驱动器每秒要搬的电荷越多。
误区二：“栅极电阻越小，效率一定越高。”太小可能引发过冲、振铃、EMI和上下管误导通；太大又增加开关损耗。正确答案不是最小，而是刚好。
误区三：“装了吸收电路，就不怕尖峰。”吸收网络只能处理一定范围的能量。功率回路太长、探头接法错误、变压器漏感过大或MOS管耐压不足，仍可能出问题。
八、工程师到底怎样把这些电阻调到合适？
第一步，看数据手册：确认MOS管需要多少栅极电荷、允许多大的Vgs和Vds、驱动器能提供多大的源电流和灌电流。
第二步，先放一个保守初值：根据推荐值选择R6和R7，吸收网络先按测得的振铃频率估算。
第三步，上示波器看真实波形：同时观察Vgs和Vds，检查有没有过冲、振铃、误导通或开关太慢。每次只改一个元件值。
第四步，不能只看室温和轻载：还要测试最高电压、最大电流、冷热环境、器件差异、效率和EMI。
测量提醒： 高压高速电路具有触电和损坏仪器的风险。Vds应使用合适的高压差分探头，Vgs应在MOS管栅极与源极附近测量；长鳄鱼夹地线可能自己制造出“假振铃”。
九、最后用六句话记住
MOS管的栅极像一个需要充放电的小气囊：平时几乎不耗电，但开关瞬间需要电流。
R7是安全员：控制器失联时，把栅极拉回0 V，防止MOS管自己打开。
R6是限速器兼减震器：控制开关速度，也抑制栅极振铃。
D3是单向快车道：让开通和关断使用不同速度，方向装反，效果也会反过来。
C11、R8、D5是缓冲组合：接住尖峰、消耗振铃能量，并让两个方向走不同路径。
所有阻值都不是越大或越小越好：真正可靠的数值来自计算、示波器测量、温升和EMI共同验证。
想再深入一点：只需记住四个关系
米勒干扰电流：漏极变化越快，越容易经Cgd把电荷推到栅极，可粗略理解为 Imiller≈Cgd×dv/dt。
栅极驱动功率：开关越频繁、栅极电荷越大，驱动器越辛苦，量级可用 Pgate≈Qg×Vdrive×fs估算。
寄生电感尖峰：电流变化越急、回路寄生电感越大，尖峰越高，核心关系是 V=L×di/dt。
