怎么实现 “近乎零压降” 反向阻断？
传统二极管虽能用于电路防电流反灌，但正向压降大、功耗高，20A 负载下肖特基二极管损耗达 10W，无法适配高能效需求。
这个电路的优势很明显：导通压降仅约 0.1V，比传统硅二极管降 85% 以上；能自动检测电压差切换状态，反向泄漏电流近乎零，还能防电源反接、负载倒灌。其中 Q15（PMOS 管）是主功率开关，Q16.1 和 Q16.2（PNP 对管）负责电压检测与控制，电阻则用于稳定三极管工作点、控制 MOS 管栅极电压
工作原理深度分析：

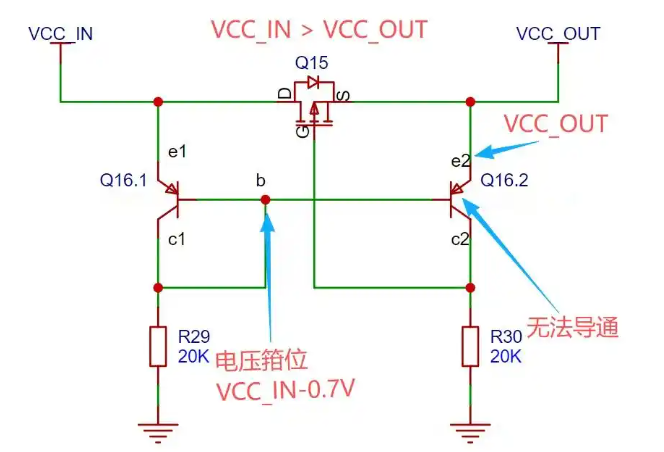

正常工作时（VCC_IN > VCC_OUT），Q16.1 因发射极电压高、基极接地而导通，基极电压被钳位为 VCC_IN-0.7V；此时 Q16.2 的 Vbe 小于导通阈值，保持截止。PMOS 管 Q15 栅极被拉低，Vgs < 0，完全导通，电流从 VCC_IN 流向 VCC_OUT，压降仅 0.1V 左右。

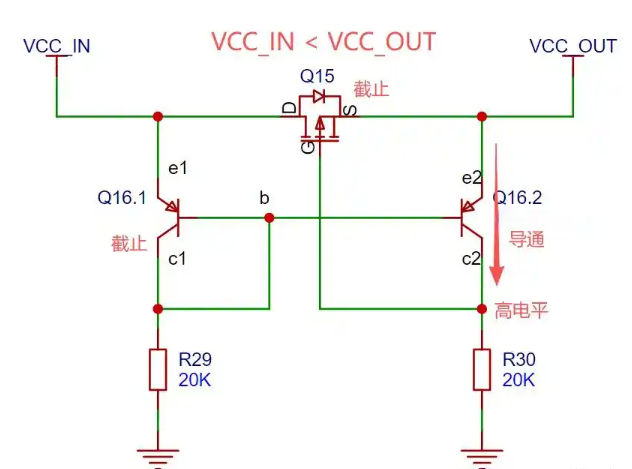

当出现反灌（VCC_IN < VCC_OUT），Q16.2 导通并钳位基极电压，Q16.1 截止；Q15 栅极被拉高，Vgs≈0，迅速关断，彻底切断反灌路径。
电路仿真

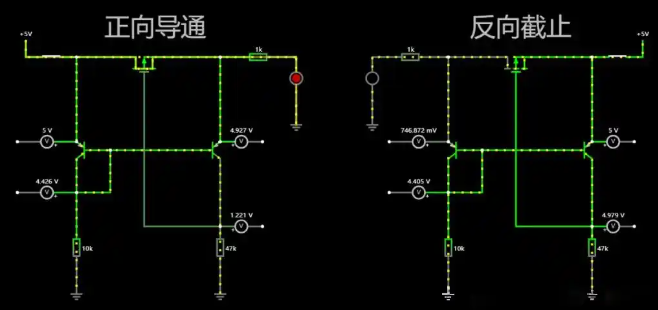

电路仿真情况如下图，反向连接MOS管无法导通
实际中它可用于电池防反接、便携设备供电切换、太阳能防夜间放电等场景。设计时选低阻 PMOS、参数一致的 PNP 对管，按负载适配器件即可，相比传统二极管，能以低成本实现能效与可靠性双提升。
