今天分享一个实际项目中用NMOS控制风扇负极的开关电路。
控制端 (G 极) 连接 3.3V 单片机 IO 口：
当IO口输出高电平时，MOS管的G极电压高于S极将近3.3V，此时D极和S极导通，MOS 管导通，风扇工作。
当IO口输出低电平时，G 极电压接近 0V，MOS 管关断，风扇停止。
不过在高压电路（>36V）中，为提升安全性，通常像家用电器控制火线那样，选择控制负载的正极，这时就需要用到 PMOS 管。
PMOS 管的导通条件是 G 极电压低于 S 极一定值，但直接用单片机 IO 口驱动高电压 PMOS 会出现问题。
例如 S 极接 12V 时：
当单片机IO口输出高电平时，Vgs≈-8.7V，PMOS 导通
当单片机IO口输出低电平时，Vgs≈-12V，多数 PMOS 仍会保持导通，无法实现关断（但若S极接 3V 的话是不会有什么影响的）。
为解决这一问题，可设计 NMOS+PMOS 的两级驱动电路（也可用三极管替代 NMOS）。

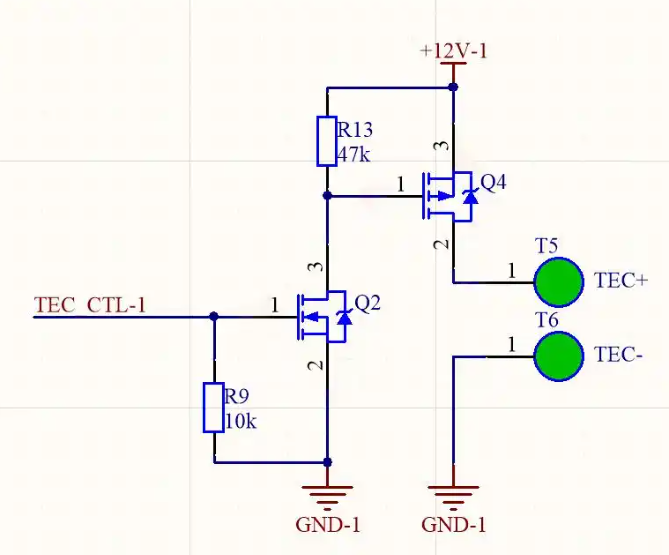

以控制制冷片为例，其工作原理如下：当 NMOS 管导通时，PMOS 的 G 极被拉至地，此时 Vgs≈-12V，PMOS 导通，制冷片工作；当 NMOS 管关断时，PMOS 的 G 极被上拉至12V，此时 Vgs≈0V，PMOS关断，制冷片停止工作。
当然，PMOS管的 G 极也可通过电阻分压驱动，但从通用性来看，采用 NMOS 或三极管作为前级驱动更为合适。
