电位器原理与应用解析
一、电位器概述
电位器是一种具有三个引出端的电阻元件，其阻值可根据设定的变化规律进行调节。它主要由电阻体和可移动电刷构成。当电刷在电阻体上移动时，输出端能够获得与位移量存在特定关系的电阻值或电压。若在电阻体两端施加电压，通过转动或滑动装置改变动触点位置，即可在动触点与固定触点间获取与位置相关的电压。
二、电位器的结构特点
电位器的电阻体配备两个固定端，借助手动调节转轴或滑柄，可以改变动触点在电阻体上的位置。这一过程能够调整动触点与任一固定端之间的电阻值，进而改变电路中的电压与电流大小。

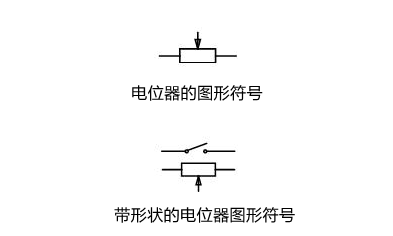

三、电位器的电路符号
在电路图中，电位器通常用字母“RP”表示。其中，“R”代表电阻器，而“P”则表明该电阻器具备调节功能。
四、电位器的内部结构

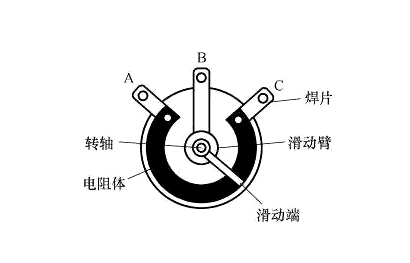

以旋转式电位器为例，其内部结构包含电阻体、滑动臂、滑动端、转轴、转柄、焊片等部件。A、B、C为三个焊片，A与C之间的电阻值代表电位器的总阻值。滑动端一端连接焊片B，另一端紧贴电阻体。当滑动端位置变动时，A-B和B-C间的电阻值随之改变。这种三脚电位器的两侧脚分别为全电阻的两端，中间脚为滑动节点。电源接入一侧，从中间接线端引出，可获取随滑动端旋转而变化的电压或其他物理量。

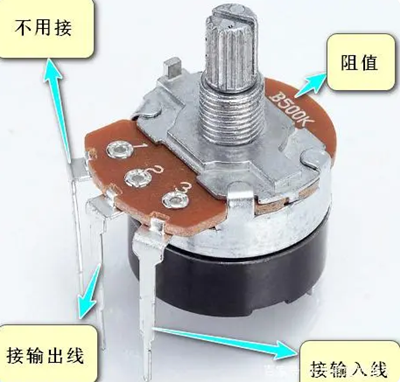

A、B、C三个焊片分别对应1、2、3个接线端。电位器通常标注有阻值，如B500K表示总阻值为500K。按接线图连接后，旋转滑动端即可在0到500K的范围内调节阻值。
五、电位器的主要参数
电位器拥有多种参数，包括旋转角度、标称阻值、温度系数、额定功率、误差范围、滑动噪声、耐磨性、零位电阻等。其中，额定功率、标称电阻、允许误差、阻值变化规律、温度系数是五个关键参数，在选型时需要重点关注。
六、电位器的作用
（一）电流控制
部分高精度电位器可用于电流控制。当选定电流输出端为滑动触点引出端时，电位器能够精确调节电流大小。
（二）分配电压
利用电阻与电压的线性关系，通过调节电位器的阻值，可以改变电压分配，实现输出电压的无级调节。例如在加湿器等设备中，可利用电位器调节输出电压，以满足不同湿度需求。
（三）改变电阻
当电路需要输入电阻值参数时，可使用电位器。将电位器接成两端器件，可在其行程范围内获得平滑连续变化的电阻值。如在湿度控制系统中，通过改变电位器的阻值来显示不同的湿度水平。
综上所述，电位器作为一种多功能的可变电阻元件，在电子电路中具有重要地位。通过合理选型和应用，可以满足各种不同的电路设计需求，实现对电流、电压和电阻的精确控制。
