12V转220V逆变器电路方案解析
一、12V转220V逆变器电路一

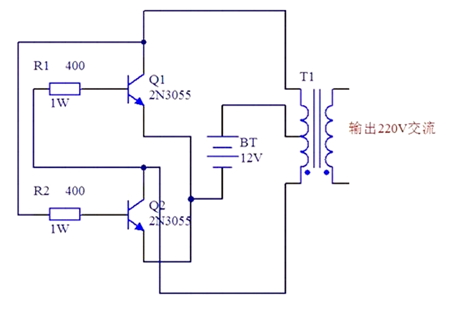

本方案采用功率较大的三极管2N3055作为核心功率放大元件，配合两个大功率电阻构建基础振荡电路。为提升电路输出功率，建议选用功率较大的电阻，当前工程实践中1/4W电阻应用广泛，通过并联四个1/4W、约400Ω的电阻，可满足功率要求。
该电路本质上是一个振荡电路，将直流电转换为交流电，再经变压器升压至220V，可直接在输出端连接用电器使用。然而，受元件数量和电路结构限制，输出波形与市电标准存在偏差，但足以驱动普通白炽灯泡等基础负载。
该电路本质上是一个振荡电路，将直流电转换为交流电，再经变压器升压至220V，可直接在输出端连接用电器使用。然而，受元件数量和电路结构限制，输出波形与市电标准存在偏差，但足以驱动普通白炽灯泡等基础负载。
电阻采用四个1/4W电阻并联，尽管所配变压器功率相对较低，此设计略显冗余。按照原理图完成电气连接并仔细检查无误后即可通电。需特别注意，输出端电压已超出人体安全电压范围，操作过程中必须采取完善的安全防护措施。
通电后可听见明显的信号振荡声，此时使用万用表测量可得稳定电压示数，本设计实测输出电压为211V，且运行过程中电压稳定。
二、12V转220V逆变器电路二
此方案是一种简易逆变电路，仅需两个三极管、两个电阻和一个变压器。通电后，输出端可产生交流电，带动220V白炽灯工作。
（一）工作原理

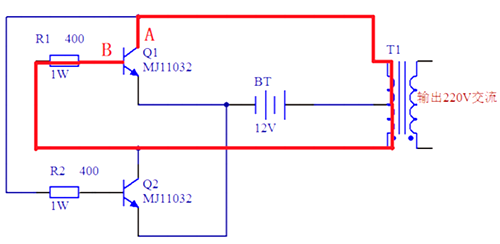

通电瞬间，对三极管Q1而言，集电极（A点）直连电源正极，基极（B点）经大功率电阻与电源正极相连，满足导通条件。同理，三极管Q2的集电极（C点）与电源正极相连，基极（D点）经大功率电阻与电源正极相连，同样满足导通条件。
然而，由于实际应用中两个三极管的特性不可能完全一致，通电瞬间必然存在导通先后顺序。假设Q1率先导通，电流路径为：电源正极→变压器→三极管Q1→电源负极。Q1导通后迅速进入饱和状态，集电极-发射极压降低于0.3V，导致A点电位下降，进而B点电位也随之降低。鉴于Q1导通时发射极正偏压降约0.7V，0.3V的压降无法维持其导通状态，Q1转为截止状态。

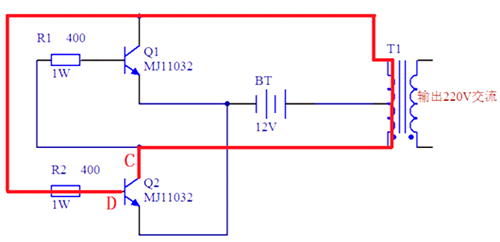

随着Q1截止，三极管Q2的基极和集电极电位上升，达到导通条件后Q2导通。电流路径变为：电源正极→变压器→三极管Q2→电源负极。与Q1类似，Q2导通后也进入饱和状态，集电极-发射极压降降至0.3V以下，基极电位降低，无法维持导通状态而截止。
Q2截止后，Q1的基极和集电极电位上升，再次满足导通条件。如此循环往复，两个三极管交替导通，产生交流电。经变压器升压后，输出电压可达220V左右。连接220V灯泡可正常发光，表明电路工作正常。
三、12V转220V逆变器电路三

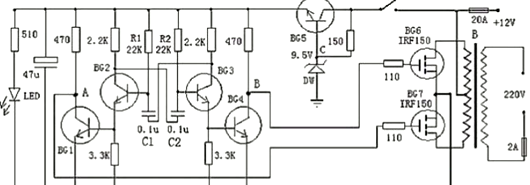

该方案提供了一种易于制作的逆变器原理图，能够将12V直流电源转换为220V交流电，具有较高的实用性和可操作性。
（一）电路组成与工作原理
多谐振荡器部分：由BG2与BG3组成多谐振荡器，产生震荡信号，为整个电路提供驱动动力。
控制部分：通过BG1和BG4控制BG6和BG7的工作状态，实现对电路的有效调控。
稳压供电部分：振荡电路由BG5和稳压二极管DW组成的稳压电源供电，确保多谐振荡器输出频率的稳定性，提升输出交流电的品质。
变压器选择与蓄电池配置：在制作过程中，可选用常见的双12V输出市电变压器。根据实际需求选择合适容量的12V蓄电池，蓄电池容量越大，逆变器的持续工作时间越长。
该12V转220V逆变器电路方案三凭借简洁的电路结构和相对稳定的性能，在应急电源、户外设备供电等领域具有广阔的应用前景，能够为各种220V交流设备提供可靠的电力支持
