蜂鸣器电路原理图设计与MOS管应用
一、蜂鸣器电路基本原理
蜂鸣器是一种常见的电子发声器件，在电子电路设计中，常通过控制蜂鸣器的工作状态来实现声效提示功能。其电路设计可采用MOS管进行控制，实现对蜂鸣器的有效驱动与管理。
二、MOS管在蜂鸣器电路中的控制作用

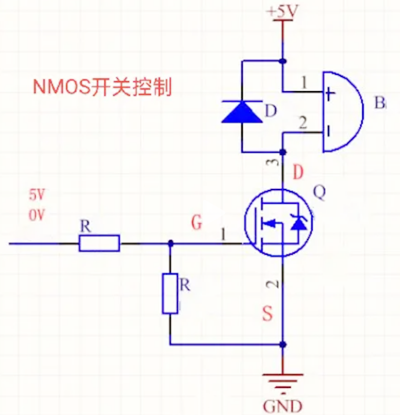

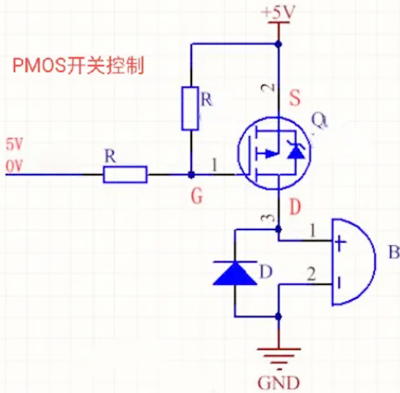

MOS管作为一种性能优良的半导体器件，与三极管类似，可用于放大和开关控制。在蜂鸣器电路中，由于MCU（微控制器）I/O口提供的驱动电流较小，无法直接驱动蜂鸣器工作，因此采用VCC电源为蜂鸣器供电，并利用MOS管作为链路开关。这样，利用MOS管可以实现以小电流控制大电流的效果，满足蜂鸣器驱动需求。
当MOS管关断时，蜂鸣器内部电流不能瞬间降为零，否则会产生反向电压。此时，二极管在电路中起到关键作用，它为电流提供泄放路径，消耗剩余能量，保护电路免受反向电压冲击。此外，为稳定MOS管初始状态，防止其误开启，电路设计中还使用了上、下拉电阻。在NMOS管D端、PMOS管S端串联电阻，可实现限流功能，进一步保护MOS管正常工作。
三、典型蜂鸣器控制电路图解析
（一）电路结构与工作原理

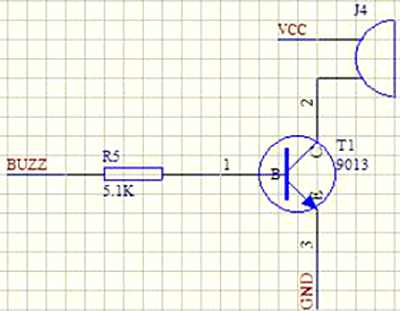

基本组成：该电路主要由晶体管T1（N型晶体管）、蜂鸣器BUZZ、限流电阻R5等元件构成。
工作原理：当蜂鸣器控制端处于高压状态时，晶体管T1接通，形成电流回路，蜂鸣器BUZZ得电工作，发出声音。其中，限流电阻R5起到限制电流大小的作用，保护晶体管和蜂鸣器免受过大电流损坏。
（二）电路优化设计
在实际应用中，为提高电路性能和可靠性，可在上述基础上进行优化设计。例如，在电路中增加电容C18和反向二极管D2。电容C18可用于滤除电路中的高频噪声和杂波，提高电源的稳定性，确保蜂鸣器发声稳定。反向二极管D2可有效阻断可能产生的反向电压，防止其对电路中的其他元件造成损害。二极管通常具有较高的反向击穿电压，能够可靠地保护低功率三极管等器件，这些三极管的触发电压一般较低，约0.7V，通过的电流也很小，通常小于1μA。
四、MOSFET的类型与应用特点
MOSFET（金属-氧化物半导体场效应晶体管）可分为多种类型，包括增强型和耗尽型，以及P沟道和N沟道。但在实际电路设计中，主要应用的是增强型N沟道MOS管（NMOS）和增强型P沟道MOS管（PMOS）。
（一）NMOS与PMOS的导通条件
NMOS：当栅源电压Vgs大于特定阈值电压时，NMOS管导通。这一特性使得NMOS在数字电路和开关电源等应用中广泛用于构建开关和逻辑门等电路。
PMOS：当栅源电压Vgs小于某个值时，PMOS管导通。PMOS常用于需要在低电压或负电压条件下工作的电路中，例如在一些电源管理和电机驱动应用中，可与其他类型晶体管配合实现特定功能。
（二）开关损耗与导通电阻

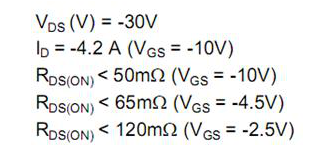

无论是NMOS还是PMOS，在导通状态下都存在一定的导通电阻，这会导致不可避免的功率损耗。随着半导体技术的不断发展，现代MOS晶体管的导通电阻一般可达到几十毫欧的水平。以AO3401为例，通常在不超过-12V的电压条件下使用，其在不同压降下的阻抗特性也有所不同。设计人员需要根据具体应用需求，合理选择MOS管的型号和规格。
通过优化电路布局、选择合适的驱动电压和电流，可以有效降低开关损耗，提高电路效率，确保蜂鸣器电路在各种应用场景中稳定、可靠地工作。
