一、限幅二极管的定义与分类
限幅二极管，亦称钳位二极管，是一种能够对电压波形幅度进行限制的电子元件。其主要功能是确保电路中的电压不超过设定的阈值，从而避免过压对敏感电子器件造成冲击。限幅二极管并非特指某一具体型号，而是一类具备限幅特性的器件统称。常见的限幅二极管包括齐纳二极管（Zener）、瞬态电压抑制二极管（TVS）以及部分普通二极管等，它们在各类电子电路中发挥着重要作用。
二、限幅原理剖析：导通与击穿机制
限幅二极管的核心工作原理基于二极管的单向导电性和反向击穿特性。当电路中出现电压异常升高时，限幅二极管能够迅速响应并进入导通状态，形成一条低阻抗的通路，将多余的电流安全地引导至地线或旁路，进而有效控制电压的进一步升高。
以齐纳二极管为例，在反向偏置状态下，当电压超过其击穿电压时，齐纳二极管会迅速导通，将电压稳定在击穿电压值附近，起到钳位作用。而TVS二极管则是专为瞬态过压环境设计的高性能器件，其击穿时间可快至皮秒级别，能够迅速响应并抑制雷击、电磁干扰等突发冲击，适用于对响应速度要求极高的电路保护场景。
三、正向与反向限幅模式
根据电压极性的不同，限幅可以分为正向限幅和反向限幅两种模式：
正向限幅：当电压为正且超过二极管正向导通阈值（通常在0.6V至0.7V之间）时，限幅二极管导通，限制电压的进一步上升，保护后续电路免受过压损害。
反向限幅：当施加的反向电压超过器件的反向击穿电压时，二极管击穿导通，同样起到限制电压的作用。反向限幅常用于保护电路输入端口，防止外界高压对电路造成破坏。
对于交流信号或双向过压情况，可将两个二极管反向并联，实现双向限幅保护，这种配置在音频输入、模拟信号端口等场合中具有广泛应用。
四、限幅二极管的典型应用
限幅二极管凭借其响应迅速、结构简单、成本低廉等优势，在各类电路保护中发挥着关键作用。以下是几个典型的应用场景：
音频电路：在扬声器驱动电路中，限幅二极管被用于防止功放输出过压，避免因过压导致扬声器烧毁，保障音频设备的稳定运行。
数据接口保护：在RS-232、USB、CAN等通信接口上，常见TVS二极管的应用。它能够有效吸收静电或突发电压尖峰，保护数据传输的完整性和可靠性。
电源输入端保护：在稳压模块的输入端，限幅二极管可抑制外部供电的不稳定因素或浪涌电压对芯片的影响，确保电源系统的稳定供电。
电路前端防护：如在ADC（模数转换器）的输入端口，常接有限幅二极管，用于避免因输入电压超出参考电压范围而导致的测量失真或器件损坏，保障数据采集的准确性。
五、实际电路应用场景
以一款嵌入式传感器采集板为例，模拟信号从传感器传输至MCU的ADC接口。由于传感器安装在户外环境，可能遭受雷击或工业干扰的影响。设计人员在ADC输入端串联了一个100Ω的限流电阻，并在旁并联了一个TVS二极管（如SMBJ5.0CA），其反向击穿电压设定为5V左右，略高于ADC参考电压。这样，即便外界突然引入15V的瞬态高压，TVS二极管也能够在5V处实现钳位，有效保护后端MCU不被烧毁，确保整个采集系统的稳定运行。
六、限幅二极管的选型指南
在选型过程中，需根据具体的电压保护需求综合考虑以下几个关键参数：
击穿电压（Vbr）：应选择略高于正常工作电压的击穿电压，以确保在正常工作条件下二极管不导通，而在过压情况下能够及时钳位。
峰值脉冲电流（Ipp）：需确保所选二极管的峰值脉冲电流大于电路中可能出现的最大浪涌电流，以防止二极管因过流而损坏。
响应时间：TVS二极管的响应速度比齐纳二极管更快，更适合高速电路中的过压保护需求，能够在瞬间响应并抑制电压尖峰。

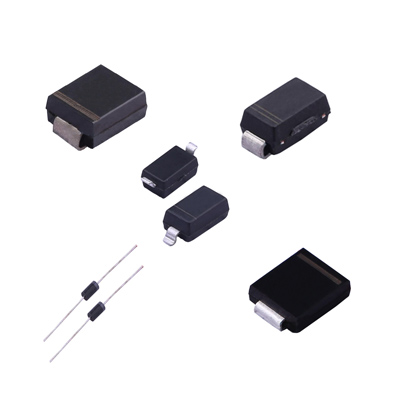

封装形式：根据实际的电路布局和空间限制，可选择SMA、SMB、DO-15等不同封装形式的限幅二极管，以满足不同应用场景的安装要求。
