不少硬件新人照着教科书画 RC 高通滤波电路，仿真波形完美顺滑，可一旦投板实测，输出要么恒定不动的直流直线，要么正弦波形下半段直接被切断。这类反复出现的诡异故障，是模拟电路最经典的两处设计盲区，也是面试高频扣分点。

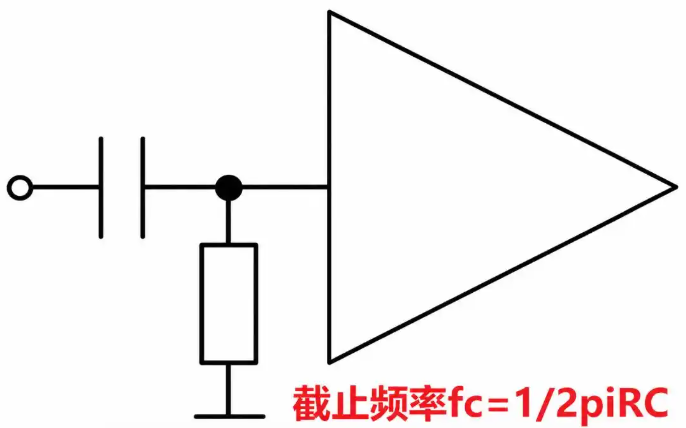

很多人只会死记截止频率公式 fc = 1 / (2πRC)，忽略元器件真实物理特性与运放内部电路约束。本文抛开纯理论推演，结合仿真实例拆解两个极易踩的致命设计漏洞，做信号调理电路一定要看完。
一、教科书理想电路：仿真无失真标准参考

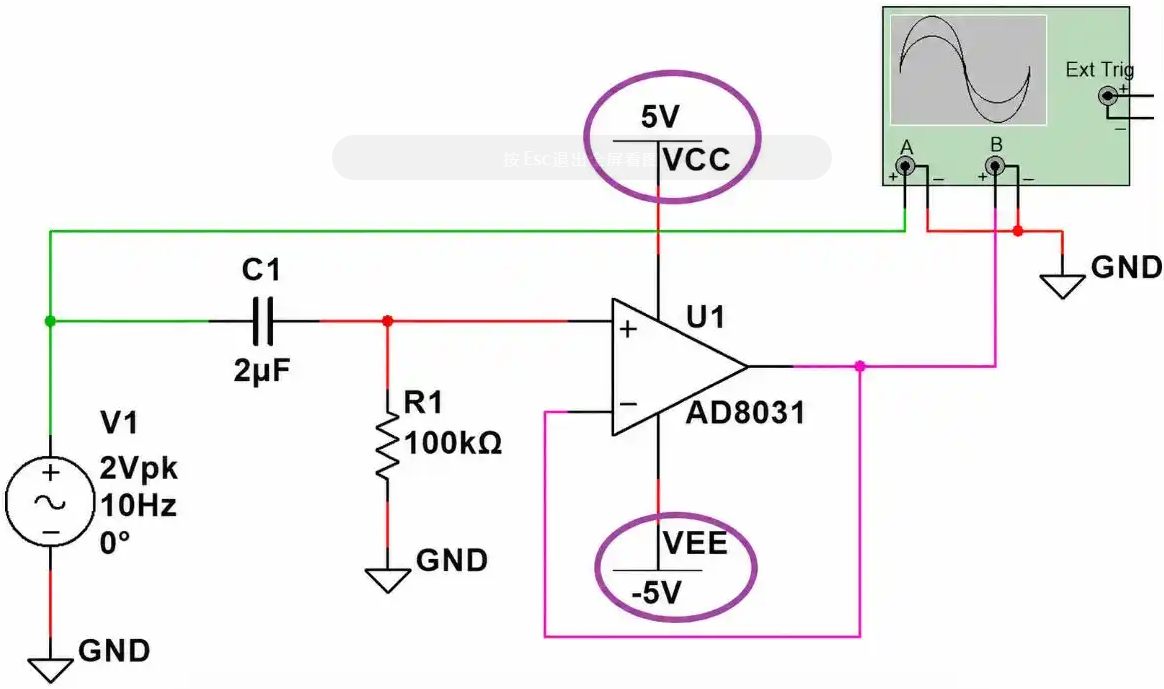

先看规范的交流耦合高通滤波 + 电压跟随缓冲电路
选用 AD8031 运算放大器，搭配正负 5V 双电源，输入 10Hz、峰值 2V 标准正弦信号做仿真验证。
选用 AD8031 运算放大器，搭配正负 5V 双电源，输入 10Hz、峰值 2V 标准正弦信号做仿真验证。

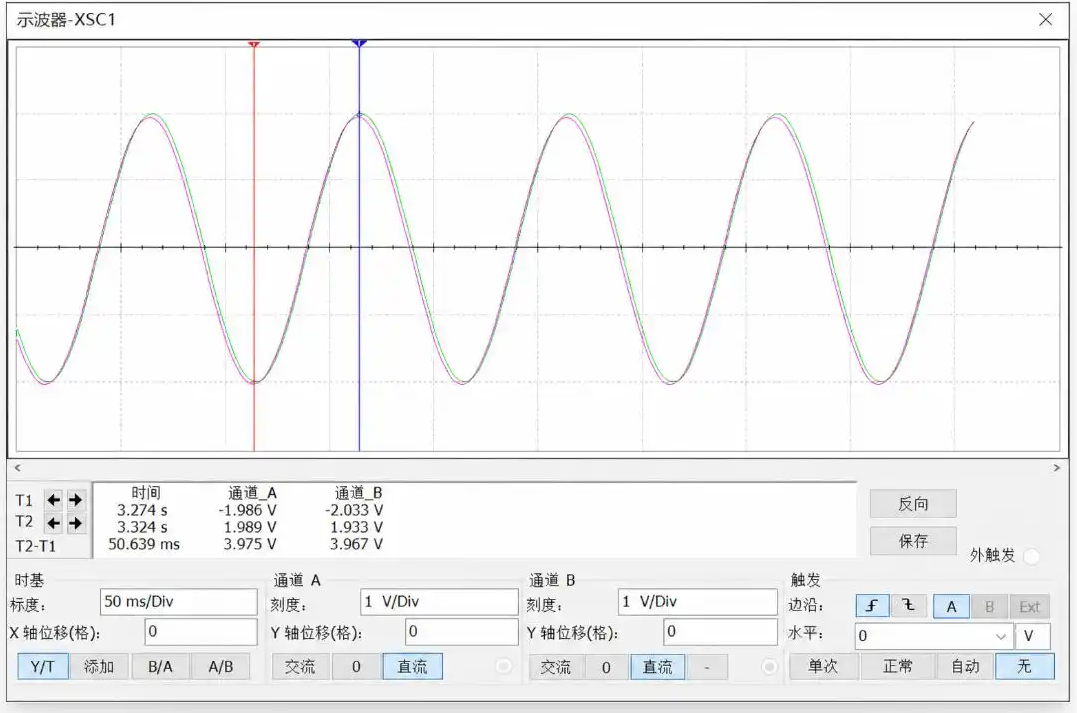

在理想仿真环境中，输入、输出波形完全重合，正弦曲线完整无畸变，滤波效果符合理论计算，这也是教材里给出的标准参考方案。
但仿真不代表真实电路板工况，实际硅芯片、微弱漏电流会带来仿真看不到的隐性故障。
二、故障一：省略隔直后对地电阻，输入端直流浮空饱和

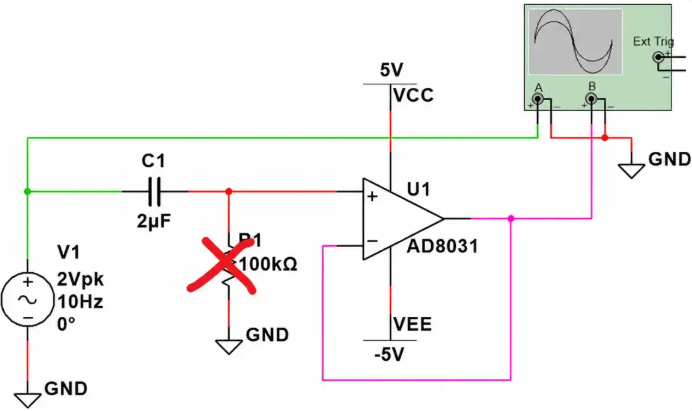

这是新手最高发的低级错误，大家只记住电容 “隔直流通交流” 的特性，想当然删掉电容后端接地电阻，最终电路彻底失效。
底层故障原理
无论运放输入是双极晶体管架构还是场效应管架构，内部差分对都会存在微弱输入偏置电流，电流会持续流入或流出输入端。
如果去掉对地电阻，这条微小电流没有泄放通路，只能持续给隔直电容累积电荷，电容两端电压随时间不断抬升，输入端直流电位持续偏移，最终将运放内部晶体管强行推入饱和区。

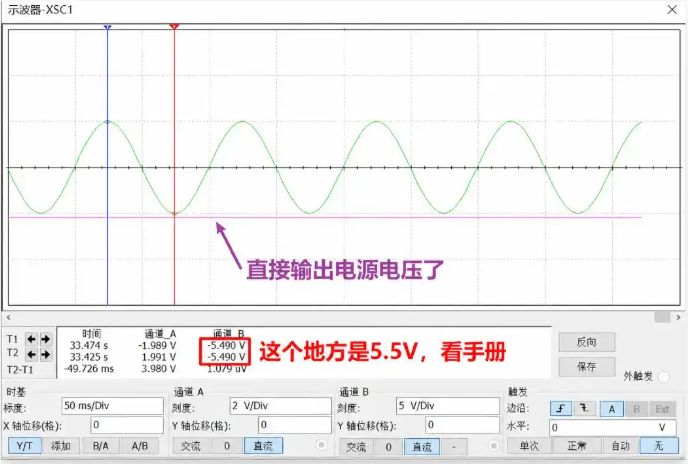

仿真实测能直观看到故障现象：
输入标准正弦信号，输出恒定锁定在 - 5.49V 左右，紧贴负电源轨，完全看不到交流波形。缺少直流回流路径，交流信号根本无法正常传输。
输入标准正弦信号，输出恒定锁定在 - 5.49V 左右，紧贴负电源轨，完全看不到交流波形。缺少直流回流路径，交流信号根本无法正常传输。
这个对地电阻不是可选配件，是运放输入端必备的直流泄放回路，哪怕偏置电流仅有 pA 级，长时间累积电荷依然会锁死输出。
三、故障二：单电源直接替代双电源，正弦负半周被截断削波

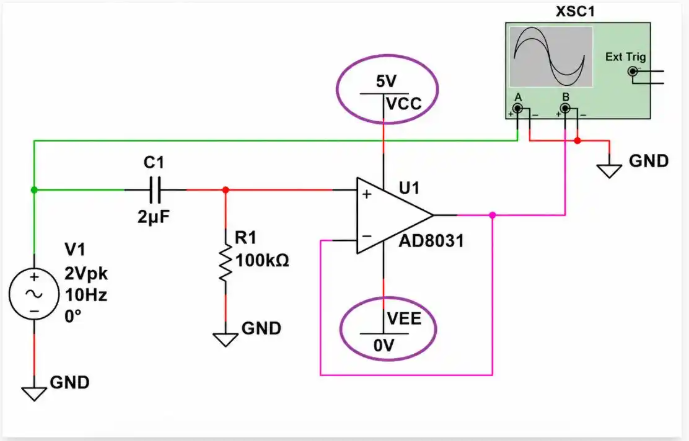

项目降本、压缩板卡空间时，工程师常会直接把 ±5V 双电源改成单 5V 供电，省去负压电源芯片，结果交流波形下半段直接消失。
底层故障原理
运放输出电压永远无法突破自身供电轨限制，相当于电压放大器不能凭空产生负压。原本以 0V 为中点、正负双向摆动的正弦信号，在负电源接地的单电源架构下，负向电压超出运放处理范围，波形底部被一刀切平。

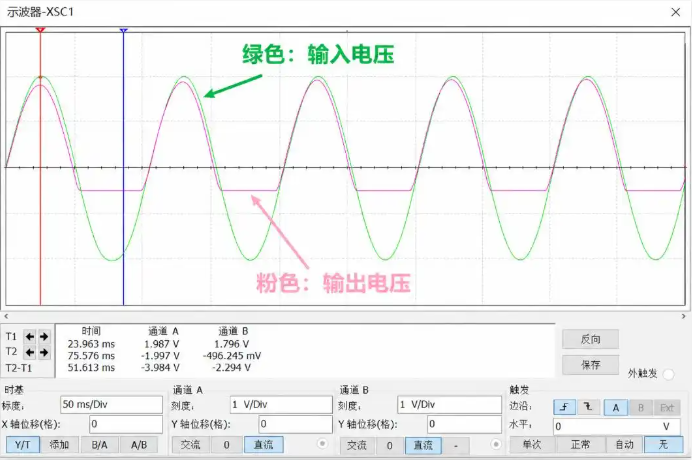

细心观测仿真波形会发现

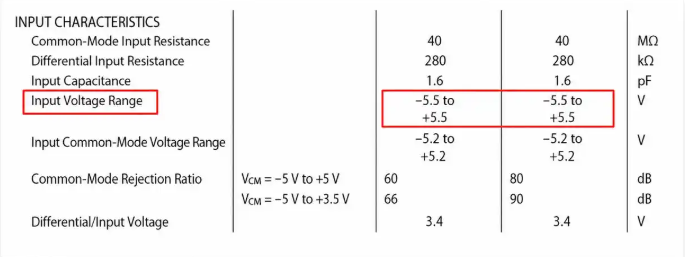

截断位置并不是精准 0V，大约停在 - 498mV，这个细节藏在器件规格书里：AD8031 在双电源工况下，输入共模电压范围可达 - 5.5V~+5.5V，相比 ±5V 电源留有 0.5V 余量，所以信号跌到接近 - 0.5V 才会彻底截止，这是芯片内部电路固有的设计余量。
截断位置并不是精准 0V，大约停在 - 498mV，这个细节藏在器件规格书里：AD8031 在双电源工况下，输入共模电压范围可达 - 5.5V~+5.5V，相比 ±5V 电源留有 0.5V 余量，所以信号跌到接近 - 0.5V 才会彻底截止，这是芯片内部电路固有的设计余量。
想要完整采集跨零交流信号，要么保留双电源供电，要么通过电阻分压搭建 VCC/2 虚拟地，抬高信号静态电位，不能直接裸奔单电源处理正负交流波形。
四、模拟电路实战设计准则
杜绝输入浮空：交流耦合滤波必须预留对地直流泄放电阻，给运放偏置电流提供回流路径，防止电容电荷累积造成输出饱和。
理清供电边界：单电源系统无法原生处理负电压交流信号，必须增加直流偏置抬升中点电位，或选用双电源架构。
熟读器件手册：波形异常截断、莫名漂移、小幅尖峰，全部能在运放电气参数里找到对应解释，遇到波形异常优先查阅规格书。
硬件设计是在理论公式与器件物理局限之间做取舍，只会套用计算公式只能算入门，吃透芯片内部电气约束、规避隐性电流、电位陷阱，才算合格模拟工程师。如果你调试信号滤波电路也遇到输出锁死、波形削波问题，可以对照本文两点逐一排查。
