不少工程师调试电路都会遇到诡异故障：MOS 管毫无规律地烧毁，反复更换新器件依旧会损坏。不用归咎于元器件质量问题，根源藏在 PWM 驱动波形里的致命振荡 —— 栅极振铃，这是极易被新手忽略的隐性故障源。

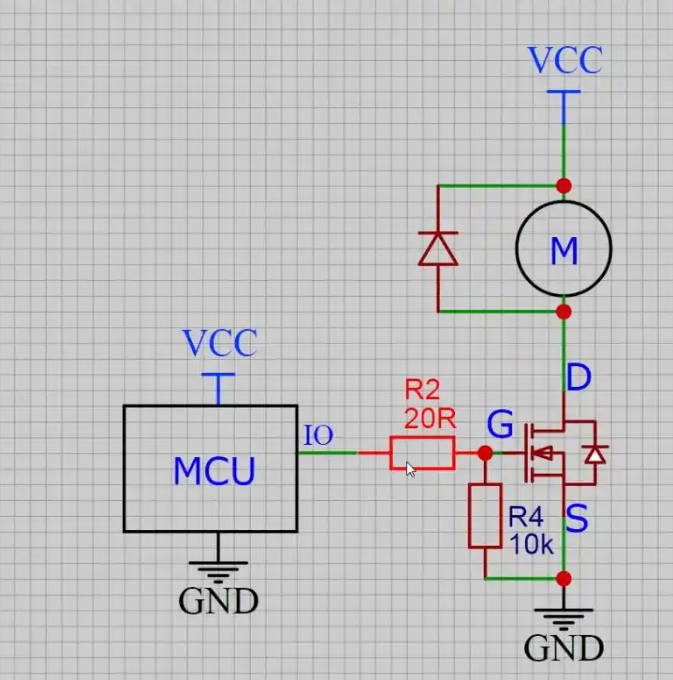

很多初学硬件的人存在理想化误区，认为单片机 IO 输出的 PWM 方波，传递到 MOS 栅极后，依旧是边缘干净、无杂波的标准矩形波。但在高频电路的实际工况中，不存在完美陡峭的波形边沿，今天结合多年调试经验，拆解振铃的形成原理与三套根治方案。
一、微小波形毛刺，为何能直接击穿 MOS 栅极？

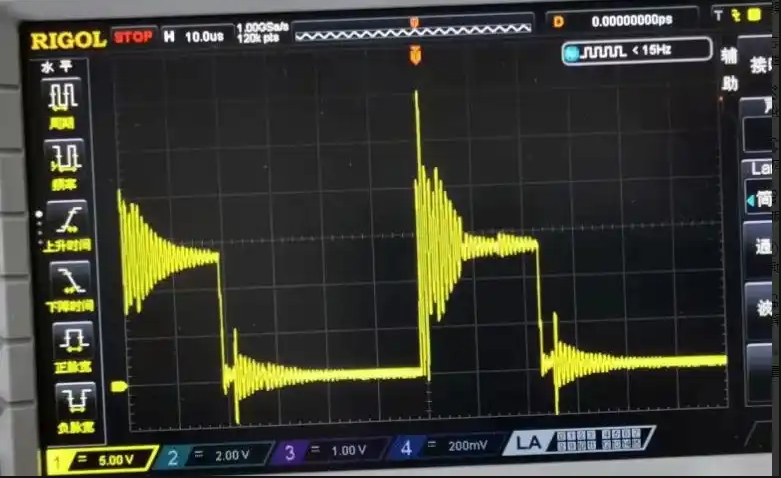

电路频繁烧管时，不要盲目更换器件，优先用示波器探头测量 MOS 管栅、源两极的电压波形。你会发现在 PWM 信号上升、下降沿位置，会出现明显的高频电压振荡，这个现象就是行业所说的栅极振铃。

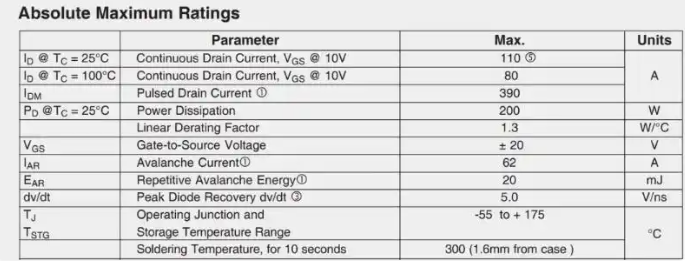

千万别轻视这类波形毛刺，想要理解它的破坏力，一定要查看 MOS 规格书中标注的 VGS 栅源耐压参数。举例来说，很多常用功率 MOS 栅极最高耐受电压仅 20V，振铃产生的瞬时电压尖峰会远超该额定值，一旦尖峰击穿栅氧化层，MOS 管会永久失效，这也是看似低压驱动却烧毁管子的核心诱因。
二、5V 标准信号，为何会激发出 LC 振荡尖峰？

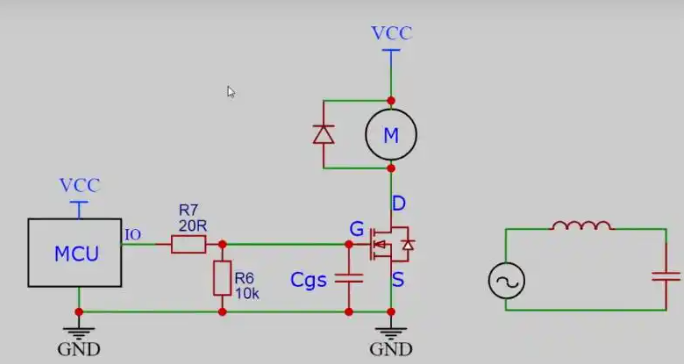

单片机输出标准方波，到栅极却出现剧烈振荡，核心是 PCB 走线、器件自带的寄生参数组合形成了 LC 谐振回路，构成振荡的三大条件缺一不可：
激励信号源：单片机输出的 PWM 脉冲，上升沿阶段给栅极电容充电，下降沿阶段电容向外释放电荷，快速的电压跳变会持续给谐振回路注入能量，持续激发振荡。示波器观测也能发现，振铃全部集中在电平切换后的短暂区间。
寄生电容 C：无需额外焊接电容，MOS 自身自带 pF 级栅源寄生电容 Cgs，是谐振回路的电容载体。
杂散电感 L：这是新手最容易忽略的隐患。只要存在电气回路，就会等效为单匝线圈，自带寄生电感，均匀分布在 IO 走线、器件引脚、接地路径各处。
寄生电感搭配栅极分布电容，再加上 PWM 脉冲持续激励，完整的 LC 振荡回路就此形成，持续产生超压尖峰摧毁 MOS 栅极。
三、三套成熟整改方案，从根源抑制栅极振铃
弄懂振荡的底层物理逻辑后，有三种经过量产验证的优化手段，可分层解决振铃问题：
方案 1：优化 PCB 布线，从源头削减杂散电感（最优治本方案）
寄生电感是振荡的核心源头，布线设计的核心思路就是缩小栅极驱动环路的面积与走线总长。实操要点：驱动芯片、单片机 IO 引脚尽量紧贴 MOS 管放置，栅极、源极走线越短越好，走线越短，回路等效电感越小，能大幅削弱振荡幅度，是最考验硬件布局功底的优化手段。
方案 2：GS 极并联 TVS 管，尖峰电压强制钳位

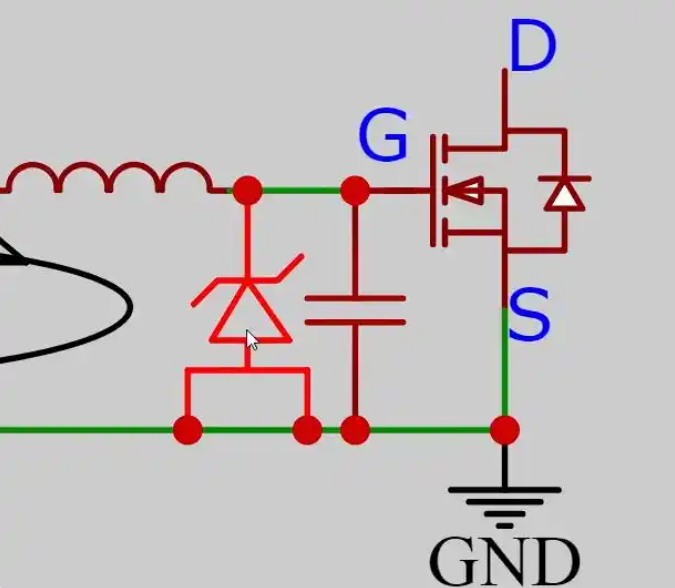

若产品结构受限，栅极走线无法缩短，可在 MOS 栅、源两端并联瞬态抑制 TVS 二极管。工作逻辑简单直接：无论振铃尖峰电压多高，只要超过 TVS 钳位阈值，器件会瞬间导通泄放瞬时高压能量，把栅极电压牢牢锁在安全区间，从硬件层面保护栅氧化层不被击穿。
方案 3：串联栅极阻尼电阻，消耗振荡能量

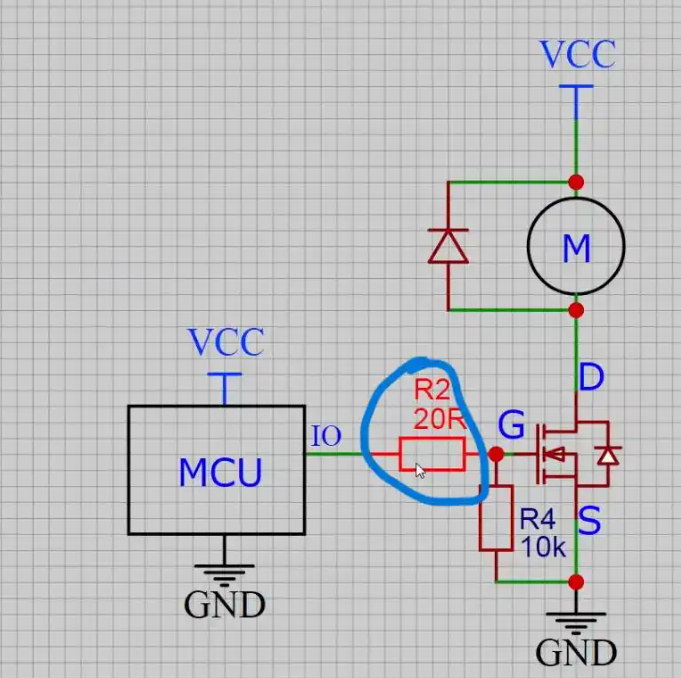

在驱动回路串联小阻值栅极电阻，依靠电阻吸收 LC 振荡的高频能量，降低波形振荡幅值。这里存在极易踩坑的设计误区：并非电阻阻值越大抑制效果越好。阻值过高会大幅减缓栅极充放电速度，MOS 开关损耗急剧上升，器件持续发热，最后没能解决振铃，反而因过热烧毁功率管，参数需要结合开关频率匹配选取。
结尾总结
硬件电路所有异常故障，都能用电学基础理论解释，不存在无来由的器件损坏。读懂寄生参数带来的 LC 振荡机理，掌握栅极振铃的抑制方法，才算真正入门功率驱动电路设计。如果你的电路板存在 MOS 频繁发烫、无规律击穿的问题，优先排查栅极波形是否存在振铃干扰。
