MOS管莫名其妙炸机？其实是你根本没搞懂怎么“秒开秒关”
做硬件研发的兄弟们肯定经历过这种绝望：明明电路原理图画得天衣无缝，一上电测试，MOS管不是烫得能煎鸡蛋，就是直接“啪”的一声给你放个烟花。这时候你是不是总怀疑自己买到了假管子？
做硬件研发的兄弟们肯定经历过这种绝望：明明电路原理图画得天衣无缝，一上电测试，MOS管不是烫得能煎鸡蛋，就是直接“啪”的一声给你放个烟花。这时候你是不是总怀疑自己买到了假管子？
其实，作为一名在硬件坑里摸爬滚打多年的老兵，我必须要告诉你：很多时候不是管子的问题，而是你的驱动电路根本没有让MOS管实现真正的“快速开启和关闭”！
今天咱们就扒一扒底，看看顶级硬件工程师是怎么玩转MOS管驱动的。
一、 别被“电压驱动”骗了，结电容才是幕后黑手
教科书上都说，MOSFET是典型的电压驱动型器件，不需要驱动电流就能工作 。这话对，但只对了一半。 在真实的物理世界里，MOS管的栅极（G极）和源极（S极）之间，暗藏着一个致命的物理寄生参数——结电容 。正是这个看不见摸不着的电容，让本来简单的驱动设计变成了“玄学” 。
二、 天下武功唯快不破：瞬间大电流才是王道
在开关电源的设计法则里，如果不去苛求纹波、EMI和冲击电流，MOS管的开关速度绝对是越快越好 。为什么？因为开关切换的时间越短，管子在开关瞬间产生的损耗就越小 。你要知道，开关损耗往往占据了整个电源总损耗的大头，驱动电路拉胯，电源效率直接探底 。
那怎么才能快？核心秘诀就一句话：在最短的时间内，把GS两端的电压从0V硬拽到开启电压，或者从开启电压瞬间泄放到0V 。 而要快速充满或放干这个结电容，你的驱动电路必须能提供极其狂暴的瞬间驱动电流 ！很多新手喜欢用PWM芯片的引脚直接去推MOS管，或者随便搭个三极管放大电路去推，这种做法在瞬间电流输出能力上存在致命缺陷 。

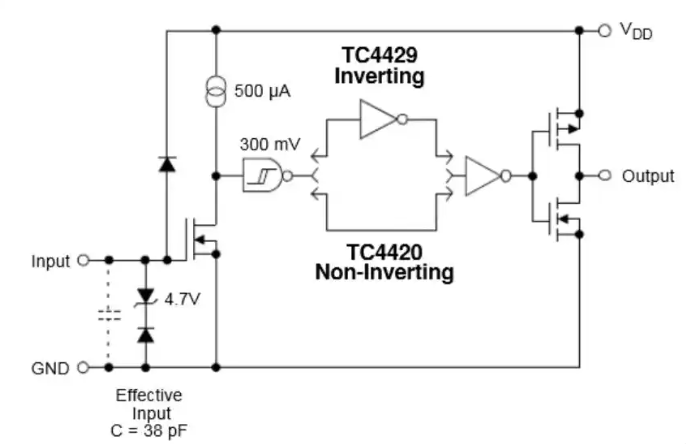

专业的事情要交给专业的芯片去做。像TC4420这种专用的MOSFET驱动芯片，不仅能完美兼容TTL电平输入，其内部结构更是专为了输出庞大的瞬间电流而设计的 。
三、 驱动设计的“保命三件套”与PCB玄学
选对了驱动芯片就万事大吉了？错！PCB板上的寄生参数随时准备教你做人。
PCB走线天生带有寄生电感，当这个电感和MOS管的结电容相遇，就组成了一个天然的LC振荡电路 。如果你头铁，把驱动芯片直接连到MOS管栅极，PWM波在上升沿和下降沿会激发出剧烈的震荡，这会导致MOS管瞬间发热甚至当场爆炸 。
怎么破局？记住这“保命三件套”：
降Q值电阻： 在G极串联一个大约10欧姆的电阻，能有效压低LC振荡的Q值，让致命的震荡快速衰减 。
抗干扰下拉： MOS管栅极阻抗极高，微小的静电或空间干扰都能让它误导通 。在G和S极之间并联一个10K的电阻，拉低输入阻抗，能省去很多灵异bug 。
终极保镖TVS： 功率主回路上的杂乱干扰极易耦合产生瞬间高压，直接击穿管子 。在GS两端并联一颗18V左右的TVS（瞬态抑制二极管），它反应极快，瞬间能抗下几百甚至上千瓦的冲击功率，专吃各种脉冲干扰 。

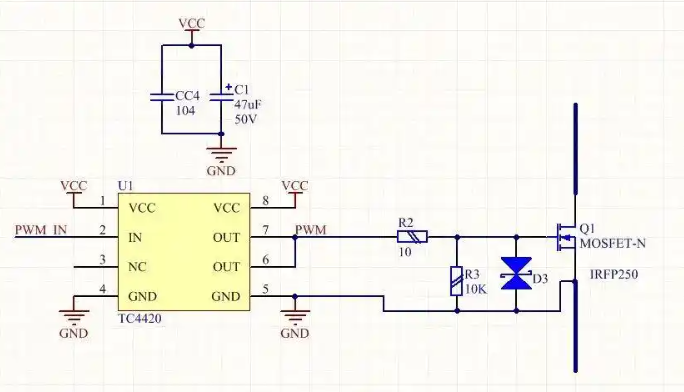

参考下图这套标准打法，能让你避开99%的坑 。

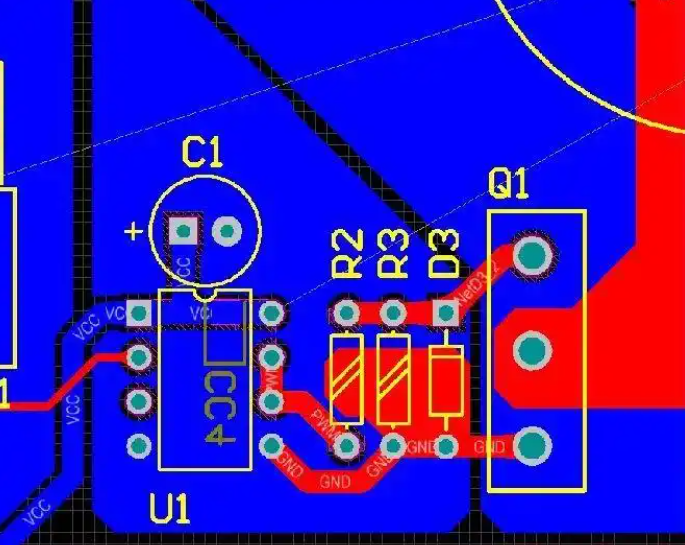

另外，布线（Layout）才是展现工程师功底的地方。MOS管驱动的电流环路面积必须卡到最小，不然它就是一个完美的EMI接收天线 。并且，驱动芯片的旁路电容必须“贴脸输出”，尽可能靠近芯片的VCC和GND引脚 。一旦走线太长，寄生电感会像掐住了芯片的脖子一样，把瞬间输出电流给憋死 。
四、 示波器里的“生死局”：波形会说话
电路调得好不好，不要看疗效，看波形。学会看MOS管的驱动波形，是你进阶高手的必经之路 。
死亡正弦波（核爆预警） 如果你抓到这种圆润的波形，赶紧断电 ！这意味着管子长时间处于极度耗能的线性区，损耗拉满 。这通常是布线太长、寄生电感太大导致的，调栅极电阻已经没用了，乖乖去重新画板子吧 。
2. 毁容方波（高频振铃） 上升和下降沿疯狂震荡，管子同样很容易被带进线性区而暴毙 。病因和上面类似，依然是PCB布线留下的祸根 。
肥猪波 / 假正弦的三角波（阻抗失配） 波形又胖又圆，边沿爬升极其缓慢 。这是典型的“小马拉大车”——要么是驱动芯片能力太弱，要么是你串联的栅极电阻太大了 。遇到这种超大阻抗导致的“必杀波”，果断换大电流驱动IC，同时把栅极阻值往下调 。
完美方波（教科书级别） 这才是我们追求的终极形态：高低电平泾渭分明，边沿极其陡峭，意味着极快的开关速度和极小的损耗 。即使带有一点点极其轻微的震荡也是完全可以接受的，管子绝对安全 。如果你有强迫症，稍微调大一点点栅极电阻就能抹平它 。
