大容性负载关断频繁烧管？根源在于栅极电荷泄放设计缺失
不少硬件研发人员，不管是刚入行新人还是有多年调试经验的工程师，在带大容量电容负载的 PMOS 电源开关项目里，都踩过关断瞬间器件过热烧毁的量产大坑。本文从 RC 缓启动原生缺陷出发，逐层拆解栅极泄放电路的迭代优化全过程，理清每版电路的隐患与改良方案。
一、缓启动电路的双面性：开机防浪，关机埋雷
后端并联大容量电容负载时，行业通用缓冲手段是在 PMOS 栅源两端并联电容，依靠电容缓慢充电拉长导通周期，大幅抑制上电瞬间冲击电流，保护前级供电回路。
但这套方案只解决开机问题，完全忽略关断工况的风险：栅极并联的大容量电容会储存大量电荷，关断指令下发后，电荷释放速度极慢，栅源压差衰减周期被拉长。此时负载侧电容仍存有电压，PMOS 会长期停留在高功耗线性区间，持续积聚热量，最终出现热击穿炸管故障。
二、基础改良：增设专用栅极快速泄放回路

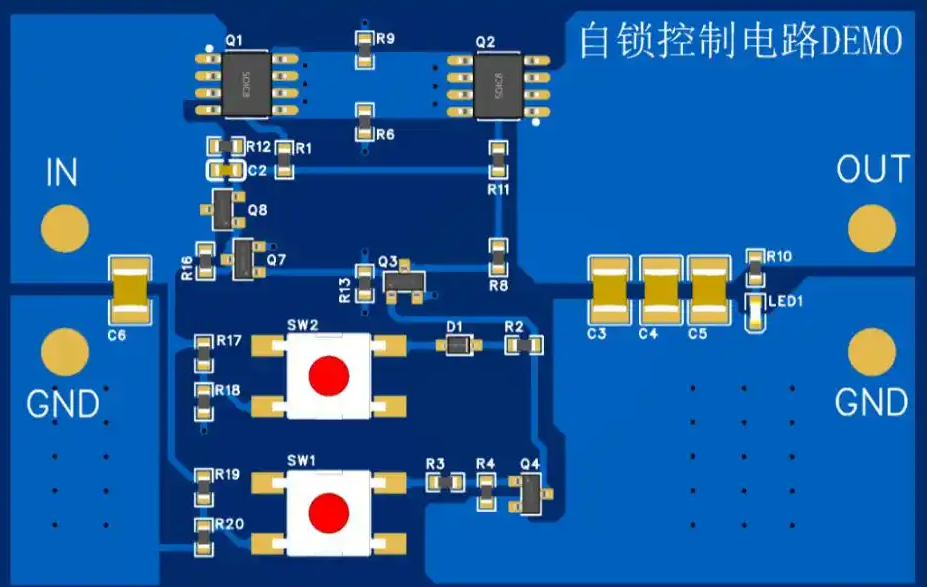

想要规避关断高热，核心思路是搭建独立电荷泄放通路，收到关断信号后快速拉平栅极与源极电位，让 PMOS 迅速截止。

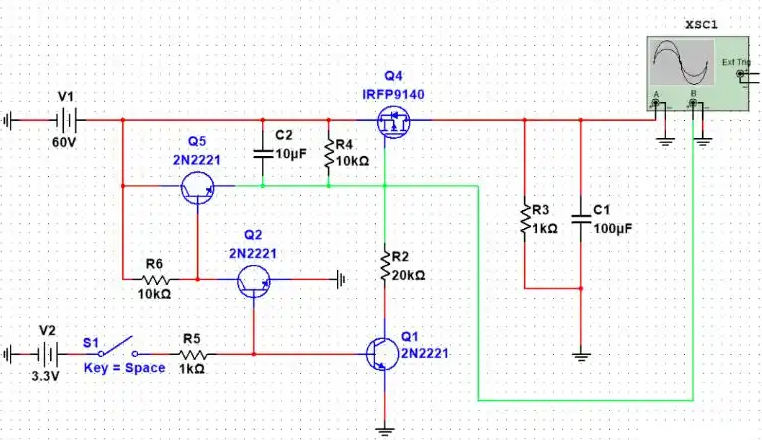

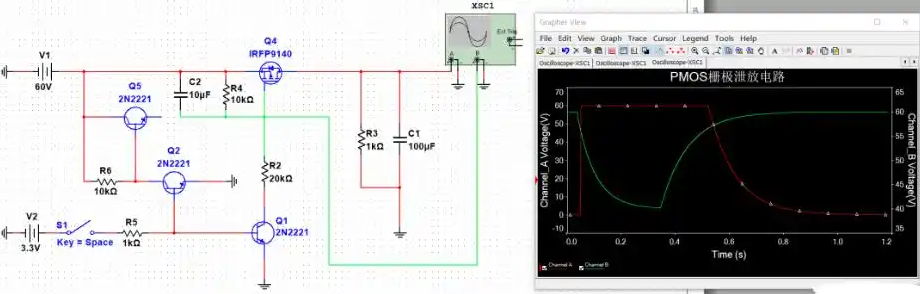

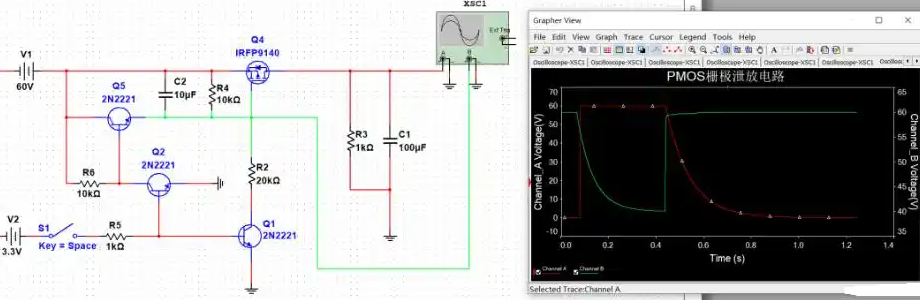

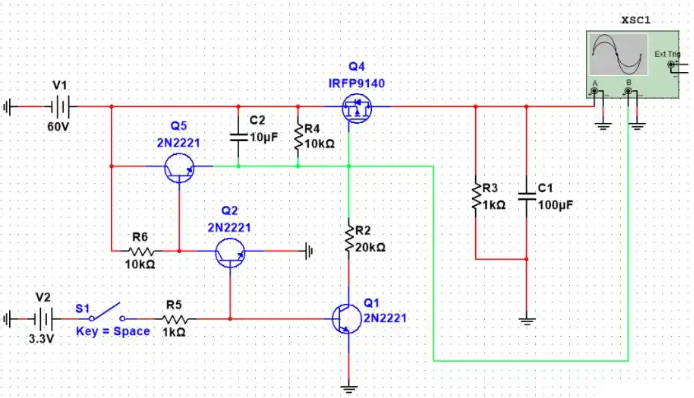

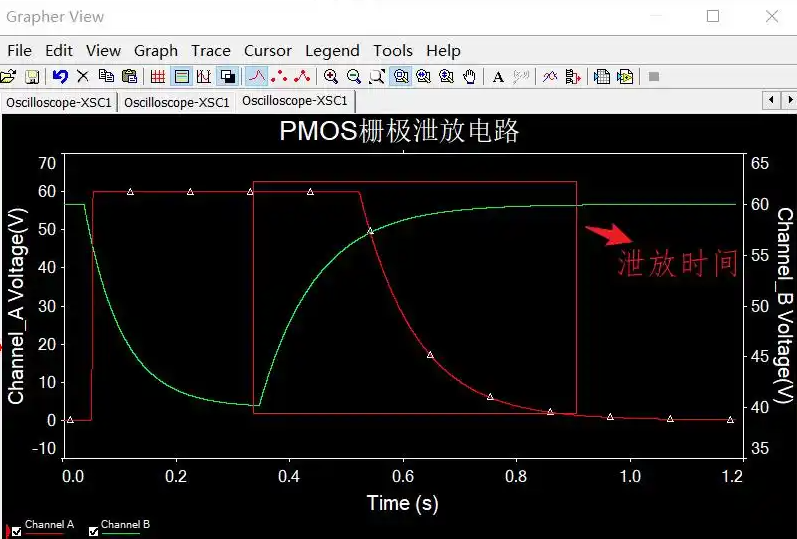

在仿真环境搭建标准测试电路，栅源配置 10μF 缓启动电容，对比有无泄放支路两组波形：

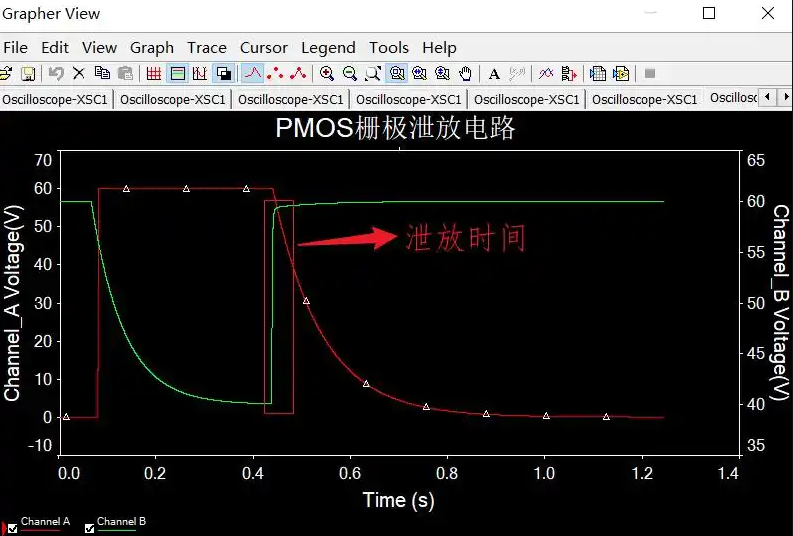

增加 NPN 泄放三极管后，关断阶段栅极电压快速回落，切换干净利落；
拆除泄放支路后，栅极电压下降拖尾严重，这段过渡区间就是功率管过热损毁的高危窗口。
三、初代泄放电路实物致命缺陷：三极管 EB 结超压

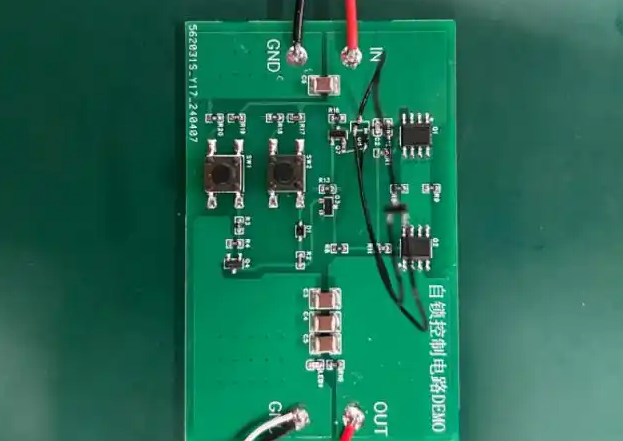

仿真波形完美不代表实物可靠，投板调试会暴露隐藏器件应力隐患：

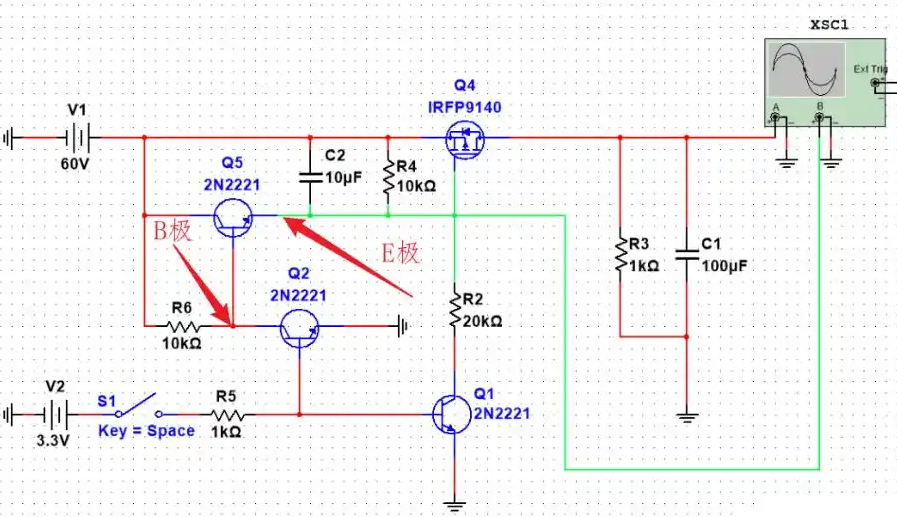

主开关 S1 闭合、PMOS 完全导通时，泄放用 NPN 三极管发射极电位远高于基极电位，发射结承受反向电压超出器件额定耐压，长期通电会造成三极管永久性损坏，连带主控 PMOS 一同烧毁。
四、电路第一次优化：二极管 + 下拉电阻消除 EB 压差

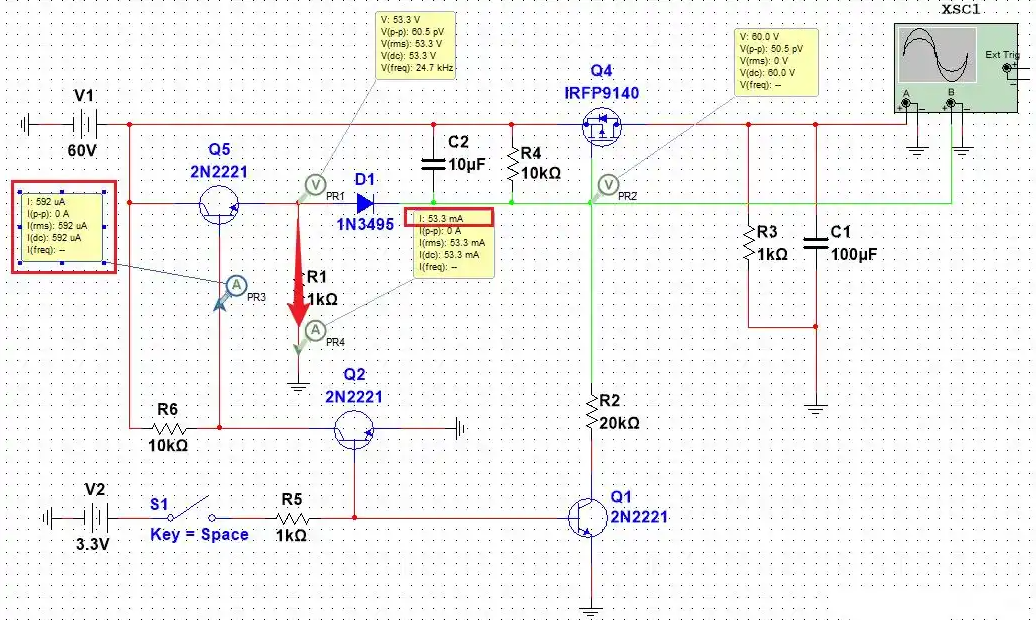

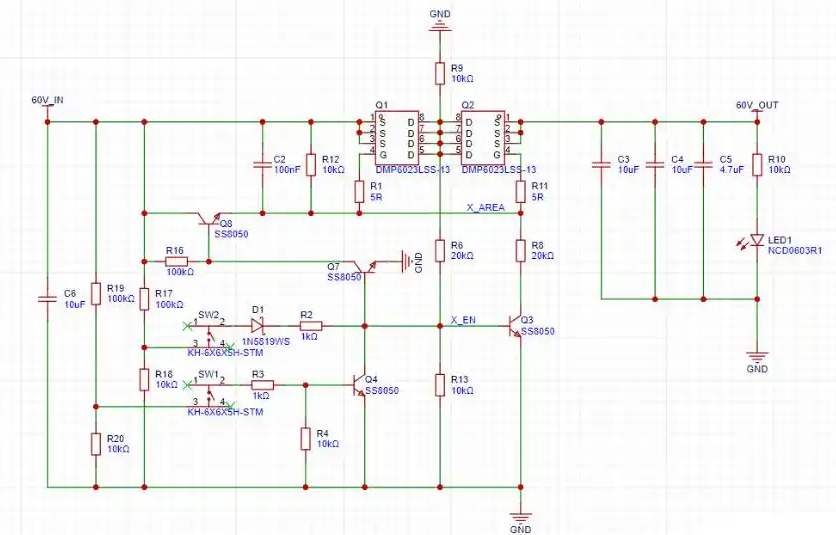

针对发射结过压问题，新增耐压高于系统最高电压的钳位二极管，搭配对地下拉电阻完成电位约束：

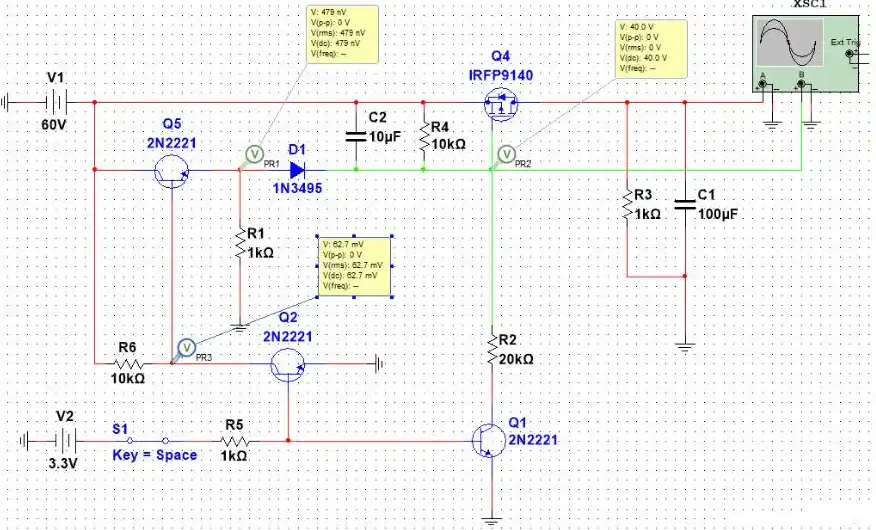

开关导通状态下，控制管 Q2 将 NPN 基极拉至地电位；二极管配合电阻同步把发射极电位下拉，把 EB 两端压差控制在器件安全区间，彻底解决反向超压问题。

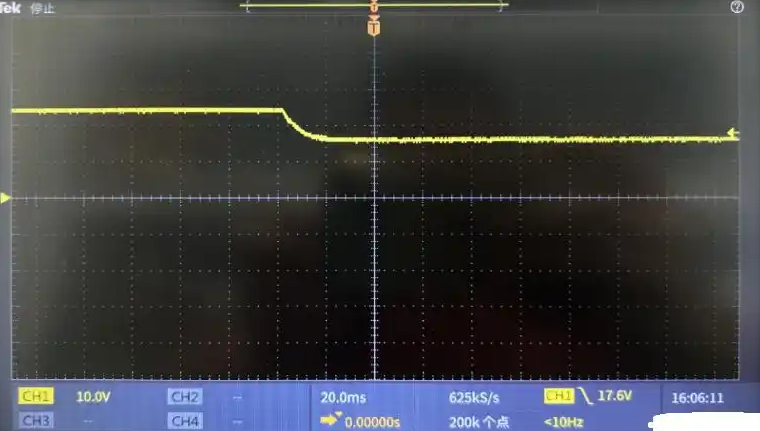

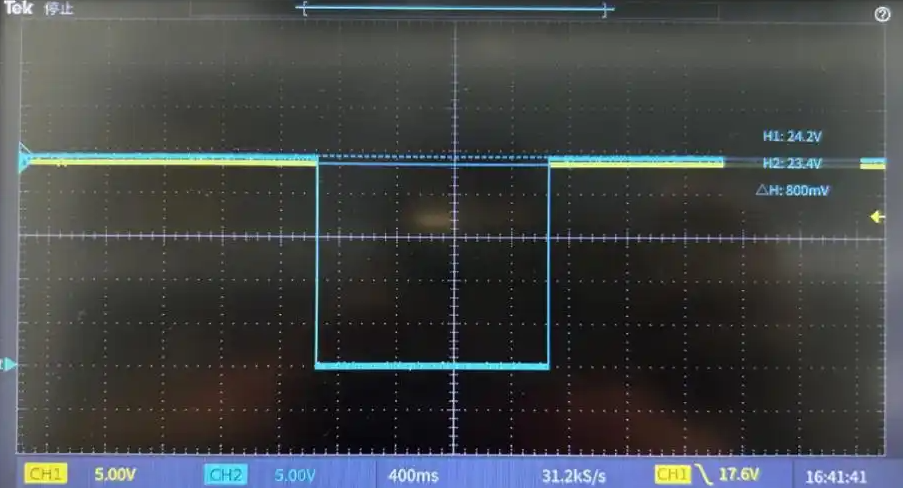

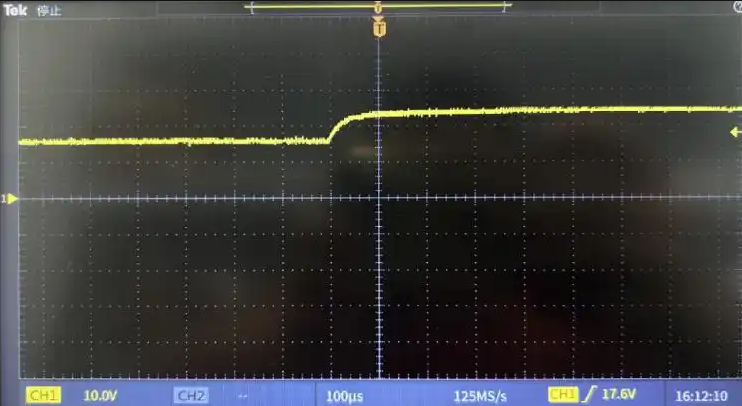

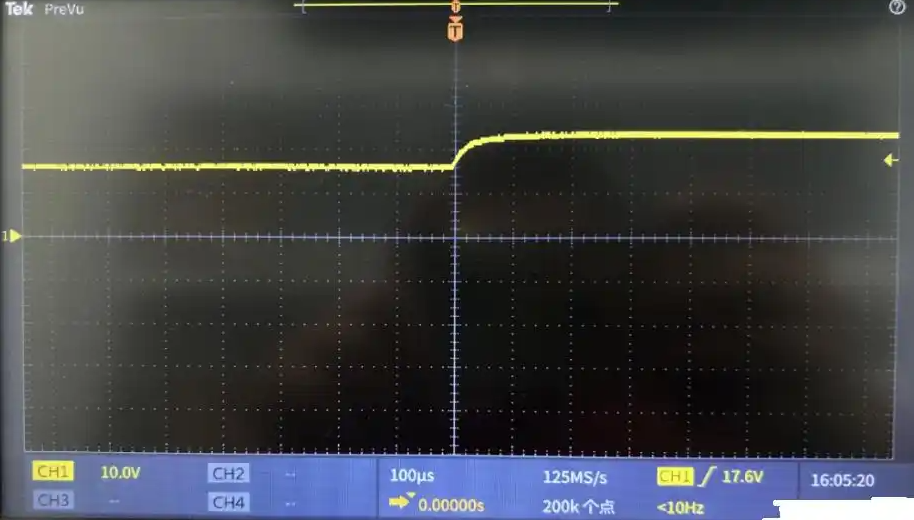

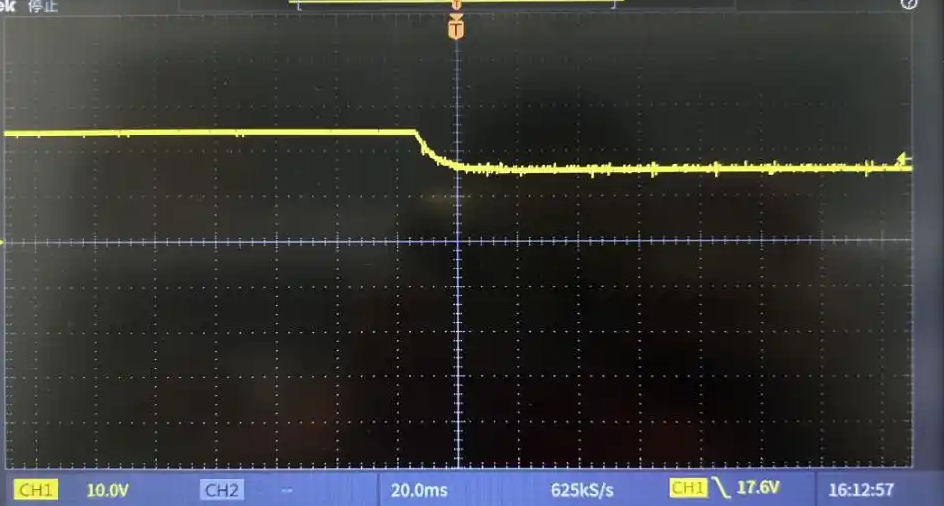

实测波形对比可直观看到基极、发射极电位差值被稳定约束；带 5A 满载与空载两组工况验证，PMOS 开通缓启动时长约 20ms，关断电荷泄放仅 200μs，关断速度远快于导通缓冲，兼顾防浪涌与快速关断两大需求。
五、极致低功耗迭代：PNP 有源开关替代耗能下拉电阻
锂电池供电设备对静态漏电流要求严苛，上一版方案里的下拉电阻，在设备待机未开启时会持续对地分流，产生固定静态功耗，缩短续航。

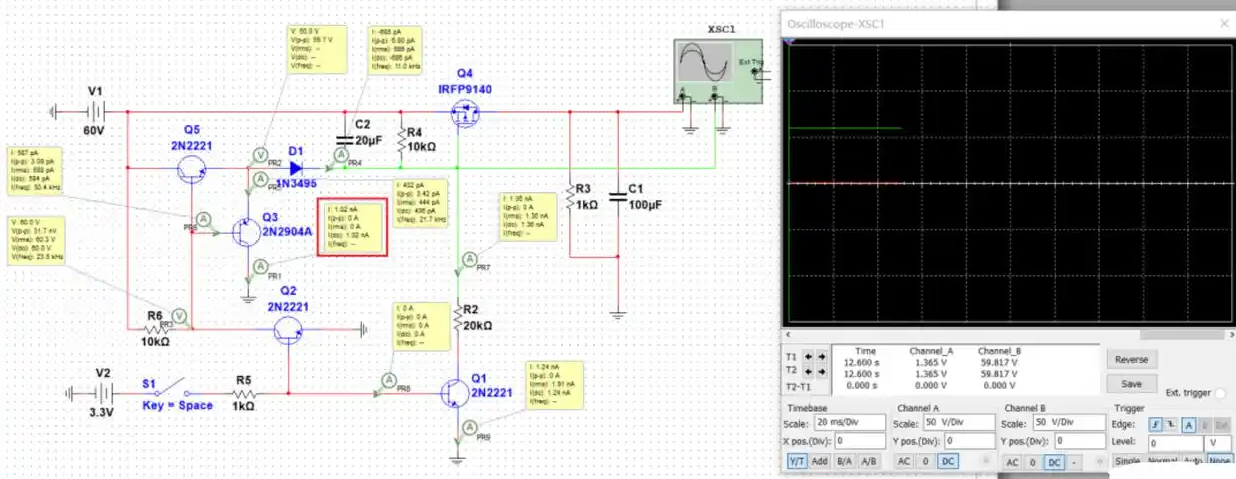

优化思路采用 PNP 三极管（型号 2N2904A）替换无源下拉电阻，实现动态开关控制：
整机未使能、S1 断开时，前置控制管 Q2 截止，PNP 与泄放 NPN 发射极同处高压电位，三极管 BE 无压差保持截止，无任何静态对地电流，设备待机功耗降至最低。
结尾总结
一款简单的 PMOS 缓启动电路，从原生关断炸管缺陷，到解决辅助三极管应力隐患，再针对电池产品优化静态功耗，每一轮改动都建立在器件电气特性与工况实测之上。硬件设计不能仅凭仿真结果下定论，电压应力、静态损耗、快慢切换时序这类细节，只有结合实物调试才能完整规避量产故障。
