现在绝大多数电子开发遇到 PWM 输出需求，第一思路都是选用单片机搭配定时器外设，调用现成库函数十几分钟就能完成开发，调试便捷、开发效率很高。但如果设备部署在大功率电机周边这类强电磁干扰工业现场，单片机极易出现程序跑飞、控制逻辑错乱，仅靠常规看门狗复位很难及时规避设备故障。资深硬件工程师都清楚：数字程序的底层依托模拟硬件支撑，系统抗干扰能力完全取决于模拟电路设计功底。本文全程不使用微控制器，完整拆解一套运放 + 分立元件搭建的纯硬件 PWM 发生电路，吃透模拟底层原理，解决工业环境下控制 “玄学故障”。
一、基准稳压缓冲：拒绝负载拉扯，筑牢电源稳定基底
模拟电路所有信号失真、基准漂移问题，根源大多是供电电源不稳。很多新手设计时直接选用 7805、通用 LDO 线性稳压芯片，忽略基准带载扰动风险，而成熟方案会采用三极管配合稳压管搭建简易稳压单元。

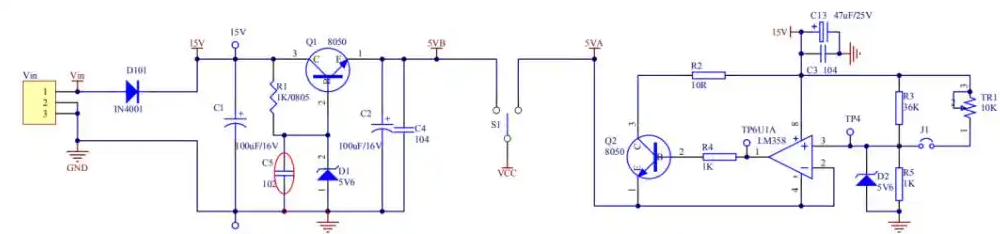

15V 母线电压经过限流电阻输送至 NPN 三极管基极，稳压二极管将基极电位稳定钳位在 5.6V；硅三极管导通存在 0.6V 左右 Vbe 压降，发射极稳定输出 5V 基准电压，低成本完成稳压输出。
稳压输出后增设电压跟随器运放作为隔离缓冲，很多人不解电压增益为 1 的跟随器存在意义，这正是区分高低阶设计的细节。理想电压跟随器拥有极高输入阻抗、近乎零输出阻抗，相当于前后级电路的隔离屏障。即便后级负载电流频繁波动，也不会扰动前级精密基准电位；电路预留跳线排针搭配可调电位器，可按需微调基准电压，适配不同调试工况。
二、高阻抗同相放大：无损拾取微弱传感信号

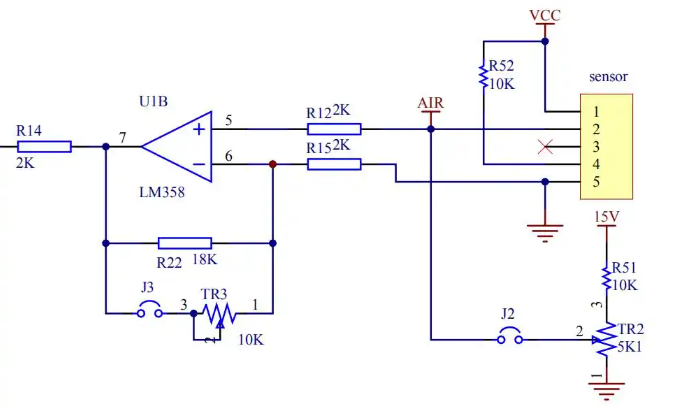

系统前端传感器输出信号幅值极低，极易受电路分流衰减，本电路采用 LM358 单路运放搭建同相放大电路处理传感信号。
对比反相放大器，同相放大输入阻抗极高，几乎不会从传感器输入端抽取电流，实现信号无损采集。放大倍率固定遵循公式A=1+R15/R22，配套可调电位器 TR3 可灵活调节信号放大灵敏度。

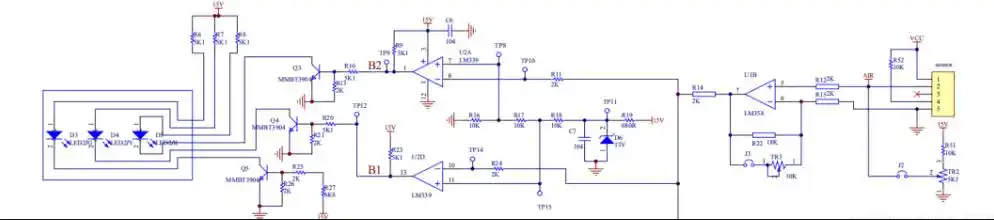

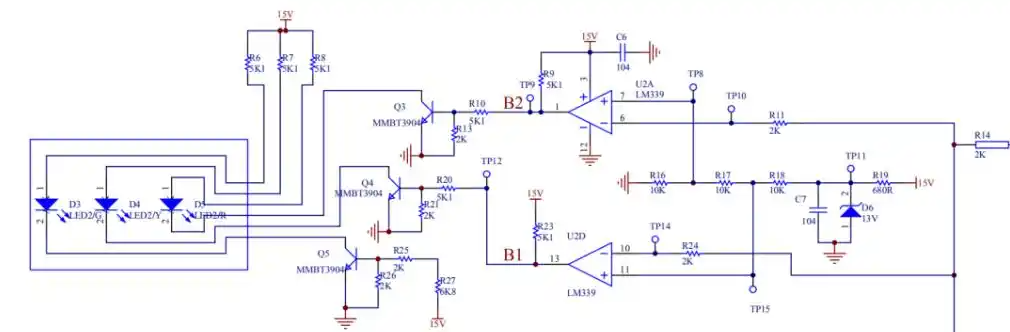

放大后的信号送入电压比较器，由 R16、R17、R18 电阻分压生成固定报警阈值；稳压管搭配滤波电容组成稳压滤波回路，消除电源纹波抖动，避免报警 LED 频繁误闪烁。
放大后的信号送入电压比较器，由 R16、R17、R18 电阻分压生成固定报警阈值；稳压管搭配滤波电容组成稳压滤波回路，消除电源纹波抖动，避免报警 LED 频繁误闪烁。
三、RC 充放电分立电路：纯硬件实现双边沿检测

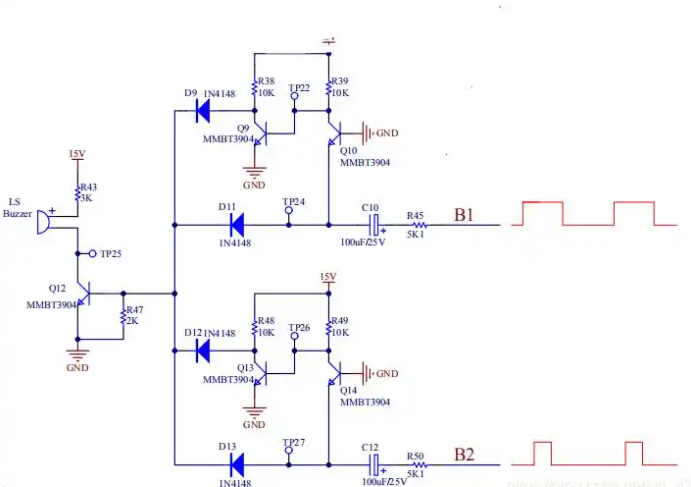

无单片机中断资源时，利用电容交直流特性，仅靠三极管、二极管搭建电路，就能识别电平上升、下降双边沿，触发蜂鸣提示。
上升沿捕捉：低电平跳转为高电平时，电容快速充电，瞬时交流脉冲导通二极管，驱动蜂鸣器发声，发声时长由 RC 充电速率决定；
下降沿捕捉：高电平跌落瞬间电容对外放电，回流电流流入三极管基极，经过两级三极管信号反向放大后，再次驱动蜂鸣器工作。
整套逻辑完全依托电容充放电物理特性实现，无需任何数字控制单元，纯硬件完成双边沿触发检测。
四、模拟电路核心：滞回振荡生成线性三角波，对比切割输出 PWM
纯硬件生成可调 PWM 的核心思路：先依靠滞回比较器产生周期性三角载波，再通过可调直流基准电压切割三角波，输出占空比可控的方波信号。
1. 三角波振荡生成原理

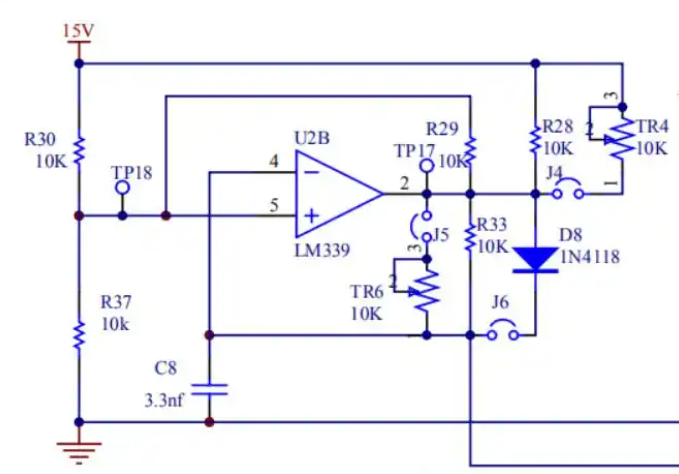

带反馈电阻 R29 的滞回比较器构成自激振荡单元，上电初始电容无电荷，运放输出高电平对电容充电；电容电压上升至上限阈值时，滞回比较器输出翻转为低电平，电容开始放电。

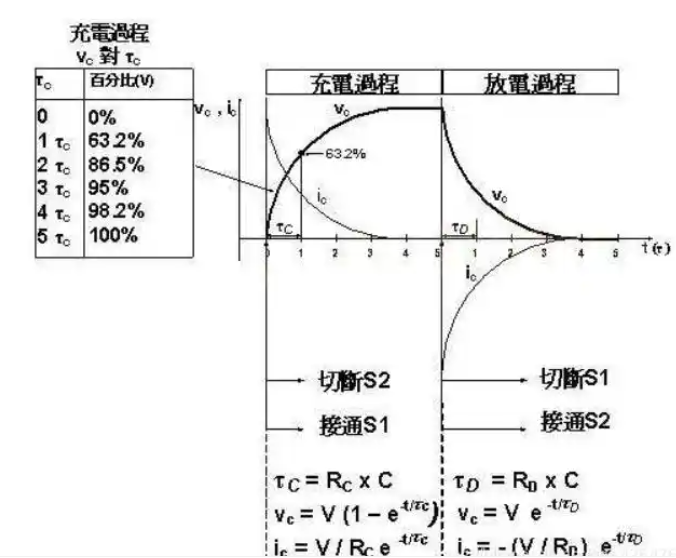

滞回特性会同步切换比较阈值，电容电压跌落至新下限阈值后，运放再次输出高电平充电，循环往复生成周期性波形。普通 RC 充电曲线为指数非线性曲线，工程优化方案仅截取充电前 64% 区间，该段曲线线性度最优，以此得到近似标准三角载波，同时兼顾振荡频率。
2. 电压比较切割输出可调 PWM

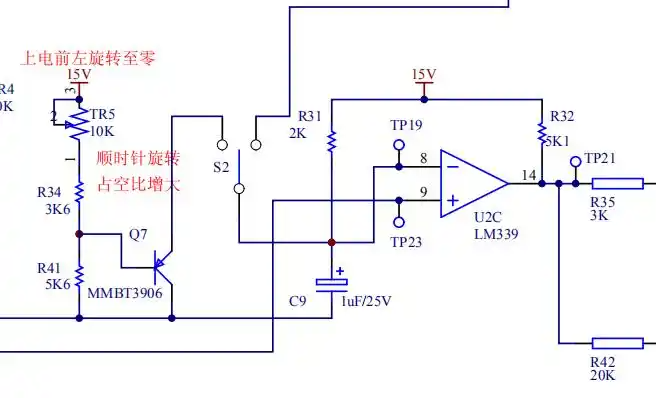

生成稳定三角波后送入第二路电压比较器，电位器输出可调直流参考电平作为切割阈值：参考电压越高，三角波被切割后的导通脉宽越窄；参考电压越低，输出高电平持续时间越长。手动调节电位器即可连续改变 PWM 占空比，实现无级调压、调光等控制功能。
文末总结
单纯依靠单片机库函数只能完成基础控制，强干扰工业场景极易失控。数字程序赋予设备灵活的控制逻辑，但稳定、抗扰的模拟硬件才是设备可靠运行的底层基础。熟练运用运放虚短虚断、RC 充放电、滞回比较等模拟底层特性，才能应对各类现场疑难故障，真正吃透硬件设计的核心逻辑。
