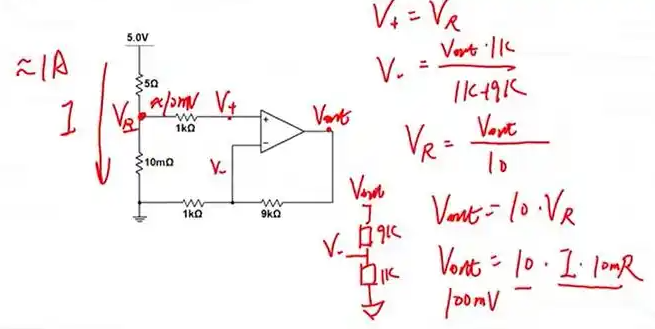

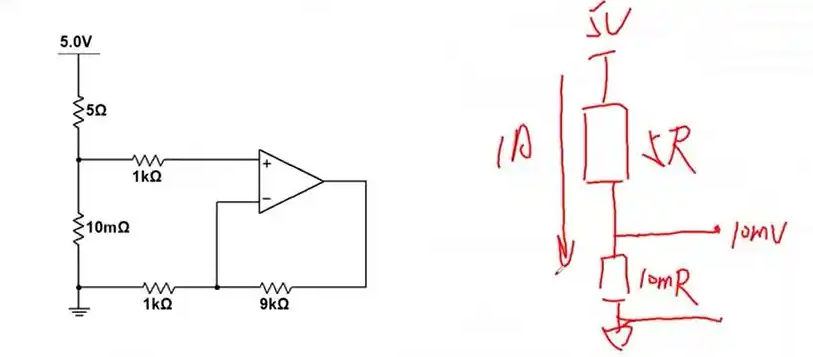

做电机驱动、电源管控类电路时，绝大多数新人测量电流都会想到最简单的方案：在回路串联采样电阻，依靠电阻压降换算电流，也就是业内常说的低端单端采样。常规选型会选用毫欧级小阻值采样件，例如 10mΩ 电阻，1A 电流流过仅产生 10mV 压差，理论计算十分直观。
但很多人照着原理图投板实测后，会发现采样数值漂移严重、精度完全失控，根源在于新手忽略了运算放大器自身的非理想电气缺陷，也是微小电流检测最核心的设计陷阱。
一、两大运放固有缺陷，直接摧毁小电流测量精度
很多初学者默认运放是理想器件，可专业工程师选型会重点关注各类非理想参数，这两类缺陷对微电流检测打击最大：
非轨到轨输出存在零值死区
市面上多数普通运放无法实现完整轨到轨输出特性，输出电压无法贴近 0V 电平。当待测电流趋近 0A、采样压降仅有毫伏级别时，放大后输出会卡在固定死区，完全无法识别微弱电流变化，零点测量直接失效。
输入失调电压 Vos 带来固有偏移误差
失调电压可以理解为运放内部自带的等效差分偏移信号，即便外部无任何输入压差，芯片内部也会存在毫伏级固有电压。经过放大电路倍数放大后，原本微小的偏移会成倍扩大，彻底掩盖真实采样信号，整机测量误差急剧上升。
二、两种成熟方案，化解零点偏移与死区问题
资深硬件工程师有两套标准化设计思路，按需选用即可规避上述误差：

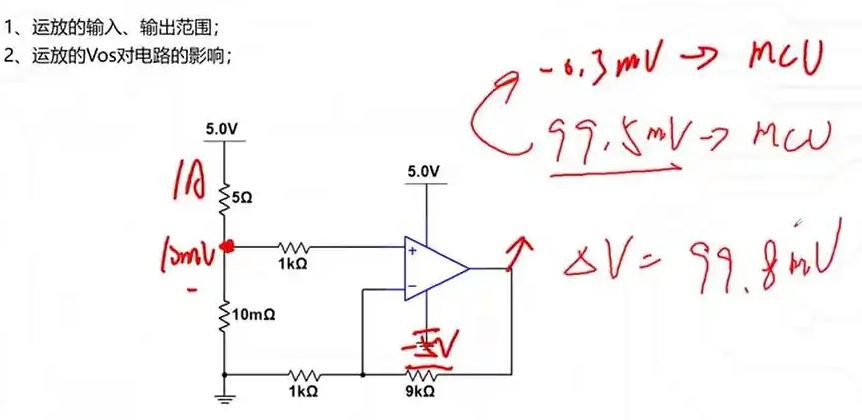

方案 1：负电源供电搭配软件零点自校准
给运放供电增加 - 5V 负压轨，打破单电源 0V 输出下限限制，消除零电流死区。上电初始化阶段，MCU 执行自校准流程：记录无负载状态下的采样底噪数值，后续测量时通过软件算法自动扣除固有偏移，抵消 Vos 带来的固定误差，适合对采样线性度要求高的设备。

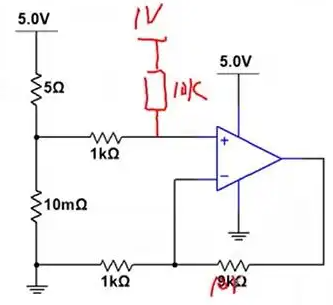

方案 2：硬件分压偏置网络（无负压场景专用）
若产品硬件架构无法增加负电源电路，可通过电阻分压搭建固定偏置回路，人为抬高运放基准电位，将全部待测信号抬升至运放有效线性区间，避开底部非线性死区，纯硬件修正零点偏移，无需软件配合校准。
三、高精度需求升级：高端差分电流采样电路
当设备对地线电位稳定性有严苛要求、不允许低端采样电阻抬高负载地电位时，就要采用高端采样架构。

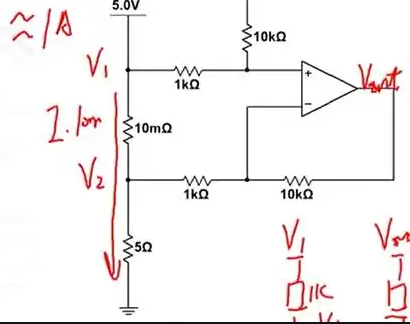

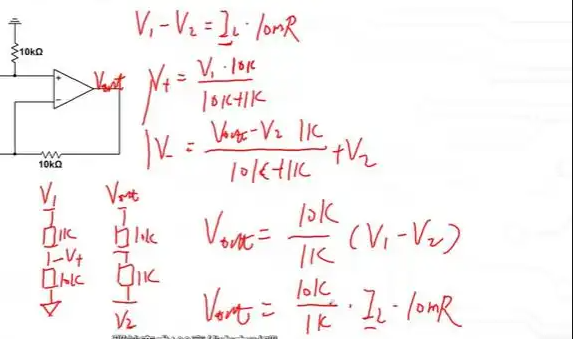

高端采样不再采用单端放大，核心是差分放大拓扑：将采样电阻布置在电源正极与负载中间，采集电阻两端压差完成放大处理。
优势是负载地线电位不受采样电路干扰，抗共模干扰能力更强；短板是对运放共模抑制比、采样匹配电阻的精度、温漂系数要求极高，元器件选型容错率更低。
优势是负载地线电位不受采样电路干扰，抗共模干扰能力更强；短板是对运放共模抑制比、采样匹配电阻的精度、温漂系数要求极高，元器件选型容错率更低。
四、面试高频考点：差分运放输入端必须做电阻匹配
不少新手设计差分放大电路时，只按放大倍率随意选配外围电阻，忽略两端等效阻抗匹配，最终采样数据漂移、温变大，这也是模拟电路面试高频失分点。

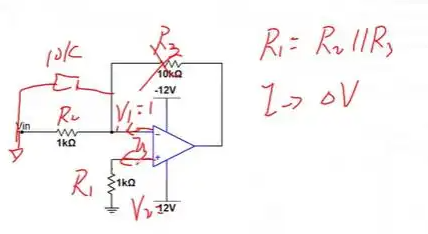

输入端电阻匹配的核心作用：抵消运放两路输入偏置电流造成的额外失调，降低温度变化带来的数值漂移，削弱外界电磁干扰引入的测量偏差。
运放正负输入端本身会流出 / 流入微弱偏置电流，若两侧外接等效电阻阻值不一致，电流流经电阻会生成不等的附加压差，叠加到真实采样信号中，形成无规律测量误差。只有保证同相、反相端外接等效电阻完全相等，偏置电流产生的压差才能相互抵消，牢牢守住电流采样精度。
文末总结
电流采样看似只需要欧姆定律就能实现，实则藏着运放输出死区、失调电压、共模干扰、输入阻抗匹配多层设计难点。硬件设计的核心精髓，不在于复杂的系统架构，而是吃透每一个器件非理想参数，针对性做硬件、软件补偿，从源头抑制微小误差。简单的采样电路最能区分 “凭经验搭电路” 和吃透底层原理的专业工程师。
