真正危险的，可能不是漏极电流，而是被忽略的栅源电压VGS！
电源刚接通，负载电流没有超标，MOS 管的 VDS 耐压也留了余量，可器件还是“啪”一下击穿。问题到底出在哪？很多工程师第一反应是 MOS 管选小了，或者散热不够。但在高边电源开关里，还有一个更隐蔽、也更容易被忽略的风险：过压保护电路在保护后级负载之前，可能先把 MOS 管自己的栅氧化层推到了极限。
因此，判断一套过压保护是否可靠，不能只看“输入超过多少伏会关断”，还要同时检查三个边界：输入端的最高电压、MOS 管的 VGS 绝对最大额定值，以及浪涌期间器件需要承受的瞬态能量。
一、最常见的过压切断电路，逻辑看起来没有问题

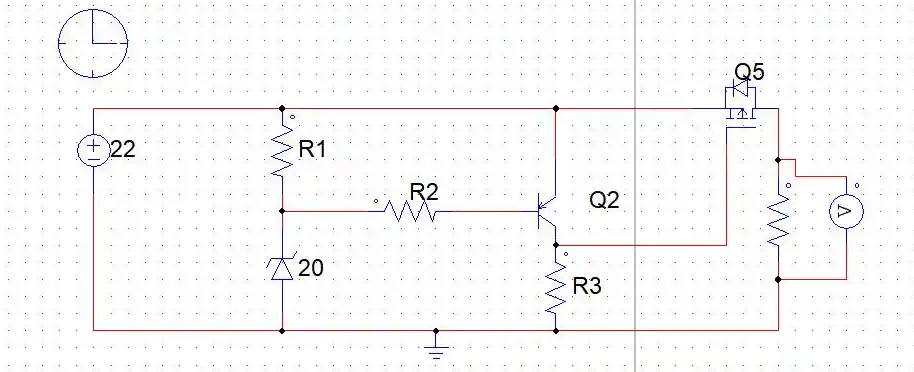

图 1 基础型过压切断电路
这套电路使用稳压二极管检测输入电压，再通过三极管控制高边 P 沟道 MOS 管。输入电压处于正常范围时，稳压二极管没有进入明显击穿区，三极管保持截止，R3 将 MOS 管栅极拉向电源负端。此时源极位于输入正端，栅极电位更低，VGS 为负值，P-MOS 导通，负载正常供电。
当输入电压升高到检测阈值以上，稳压二极管开始导通，三极管获得基极电流并进入导通状态，将 MOS 管栅极拉回源极附近。此时 VGS≈0，P-MOS 截止，电源通路被切断。从功能逻辑上看，这个过程完整实现了“正常导通、过压关断”。
二、致命盲区：正常导通时，VGS 可能直接等于输入电压
在图 1 中，只要三极管截止，MOS 管栅极就会被 R3 拉到接近电源负端，而源极仍连接输入正端。于是栅源电压的绝对值近似为：|VGS|≈VIN。
这意味着，输入电压越高，施加在 MOS 管栅氧化层两端的电场就越强。很多功率 MOS 管的 VGS 绝对最大额定值只有 ±20 V 左右；即便漏源耐压是 60 V、100 V，栅极也未必能承受同样的电压。漏源耐压高，不代表栅源耐压也高。
更容易误判的是 VGS(th)。它只是器件在很小测试电流下“刚开始形成沟道”的门槛，并不是推荐驱动电压，更不是允许施加的最大栅压。设计时真正需要同时查看的是：VGS(th)、指定 VGS 下的 RDS(on)，以及 VGS 的 Absolute Maximum Rating。
举例来说，若系统标称 24 V，输入线上还可能叠加插拔尖峰、线束感应或适配器回弹，那么图 1 的 MOS 管即使尚未等到过压检测动作，栅源之间也可能已经超过额定值。栅氧化层一旦发生局部击穿，常见结果不是“轻微性能下降”，而是栅极漏电增大、器件误导通，最终形成持续发热甚至短路烧毁。
三、真正更稳妥的方案：把“检测过压”和“保护栅极”分开

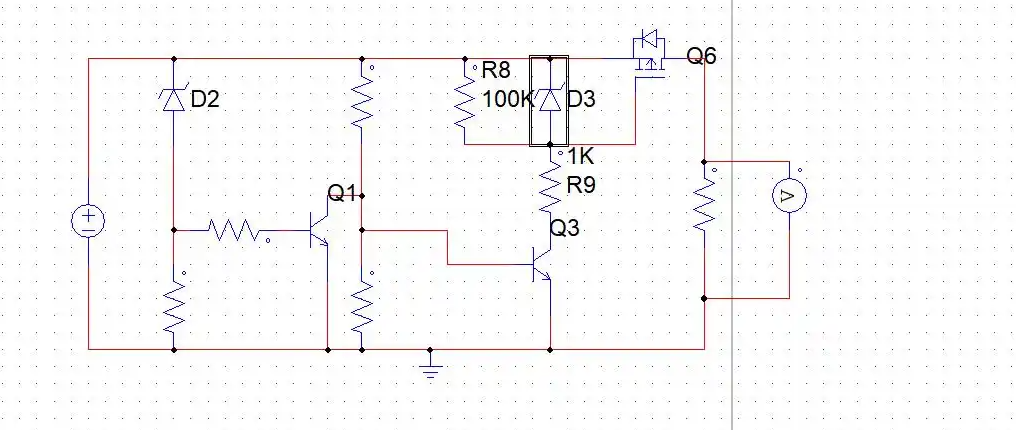

图 2 增加栅源钳位与两级三极管控制的改进电路
改进电路的关键，不只是多加了一只三极管，而是把整个功能拆成了两条链路：D2 与 Q1 负责判断输入是否过压；Q3、R8、R9 负责驱动 MOS 管；D3 则专门限制 MOS 管的栅源电压。
输入正常时，D2 不导通，Q1 截止，Q3 获得偏置后导通，将 MOS 管栅极向低电位拉动。R8 与 R9 决定静态驱动电流和栅极电位，P-MOS 因获得足够的负 VGS 而导通。与此同时，若 |VGS| 继续增大，跨接在栅极与源极之间的 D3 会进入击穿区，把栅源电压钳位在相对安全的范围内。
当输入超过设定阈值，D2 导通并推动 Q1 动作，Q1 将 Q3 的控制节点拉低，使 Q3 截止；随后 MOS 管栅极被 R8 拉回源极电位，VGS 回到接近 0，MOS 管关断，后级电源被切断。这样，即使输入电压继续升高，MOS 管栅极也不再直接承受完整的输入电压。
四、把这类电路真正做可靠，还要检查 5 个细节
1. D3 的钳位电压不能凭经验随便选：它应低于 MOS 管允许的 VGS 绝对最大值，同时又要高到足以让 MOS 管获得较低的 RDS(on)。例如常见 ±20 V 栅极额定的器件，工程上可能考虑 10～15 V 级钳位，但最终必须以具体器件数据手册、温度和公差为准。
2. 过压阈值不等于稳压二极管标称值：实际动作点还会受到三极管 VBE、偏置电阻、稳压二极管动态电流、器件公差和温漂影响。若阈值要求准确，必须做最坏情况计算，而不是只写一个稳压值就结束。
3. R8、R9 不只决定电压，还决定速度和功耗：阻值过大，MOS 管关断可能变慢，在线性区停留时间增加；阻值过小，又会提高静态功耗和三极管电流。设计目标应在驱动速度、功耗和抗干扰能力之间取得平衡。
4. 临界点附近要防止反复抖动：如果输入电压在阈值附近波动，电路可能快速导通、关断，MOS 管反复经过线性区。必要时应增加迟滞、滤波或延时，使关断和恢复阈值分离。
5. 过压切断不等于浪涌吸收：这类电路主要负责切断通路，并不能自动消化线束尖峰、感性负载回扫或高能量浪涌。实际产品往往还需要 TVS、保险丝、限流元件或输入滤波共同配合，并校核 MOS 管的 VDS 裕量与安全工作区。
五、结论：MOS 管烧毁，未必是“电流太大”
很多看似莫名其妙的 MOS 管失效，本质上不是主回路过流，而是栅极在“正常导通”阶段承受了过高电压。只盯着 VDS、ID 和散热，却不检查 VGS，保护电路就可能出现最讽刺的结果：它还没来得及保护负载，自己先把开关管击穿了。
所以，真正成熟的过压设计，不是只问“输入达到多少伏会关断”，而是要继续追问：关断前、关断瞬间、关断后以及恢复过程中，每一只器件是否都处在绝对最大额定值以内？能关断，只是功能正确；在所有边界条件下都不损坏，才叫工程可靠。
