不少硬件工程师都碰到过离谱调试故障：为保护高精度运算放大器，在前端搭配 7805 类 LDO 与二极管搭建过压钳位电路，上电瞬间整套 5V 总线所有芯片集体击穿烧毁。这类事故根源不在保护元件选型，而是多数人忽略了共集电极射极跟随器、互补推挽输出的电流传输底层特性，下面逐层拆解故障成因与电路底层逻辑。
一、被低估的射极跟随器：不止缓冲，更是电流放大隔离单元
多数学习者仅记住射极跟随器（共集放大电路）基础结论：输入阻抗高、输出阻抗低、电压增益近似 1。但在工程实操中，它核心价值是电流放大与阻抗隔离，这也是大量低成本稳压、信号调理电路的核心基础。
信号从三极管基极输入、发射极输出，传输过程会固定产生 0.7V 左右 PN 结正向压降，同时输出电流会放大 β 倍，仅依靠微小基极控制电流就能驱动大功率负载。
经典低成本应用方案

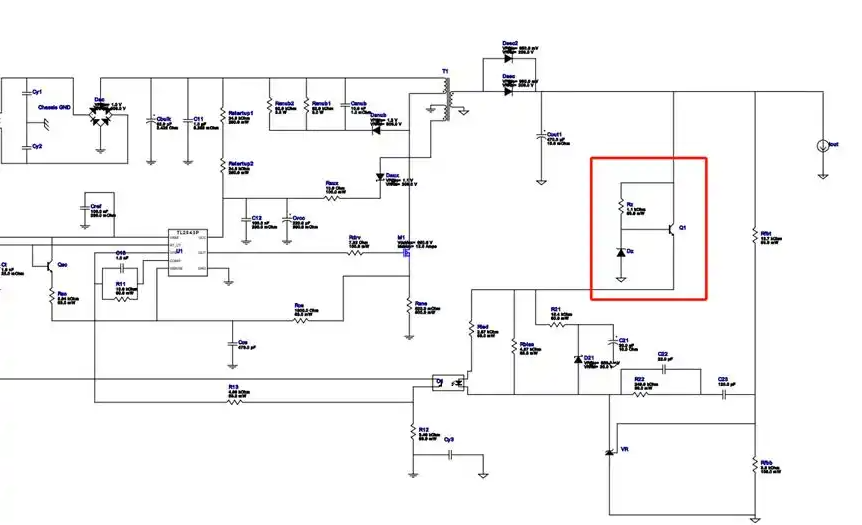

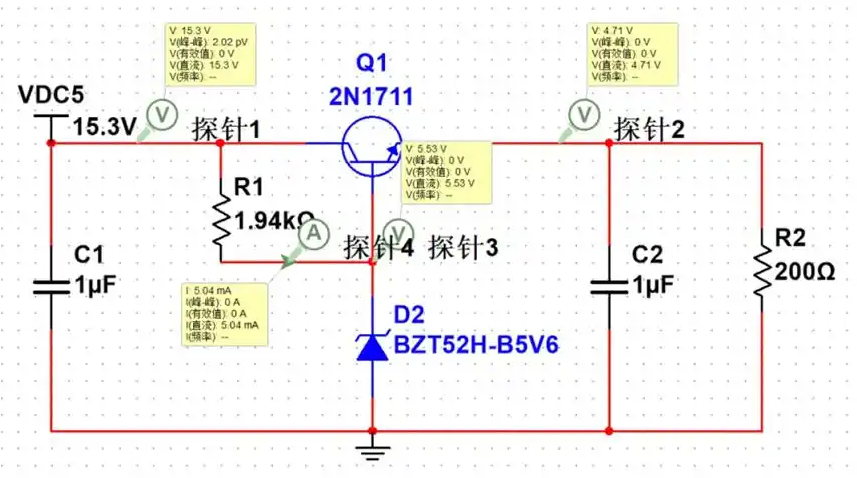

副边简易稳压：稳压管搭配单三极管组成无源稳压器，输出电压公式VOUT=VZ−VBE，省去高价专用 LDO，三极管承担扩流任务；

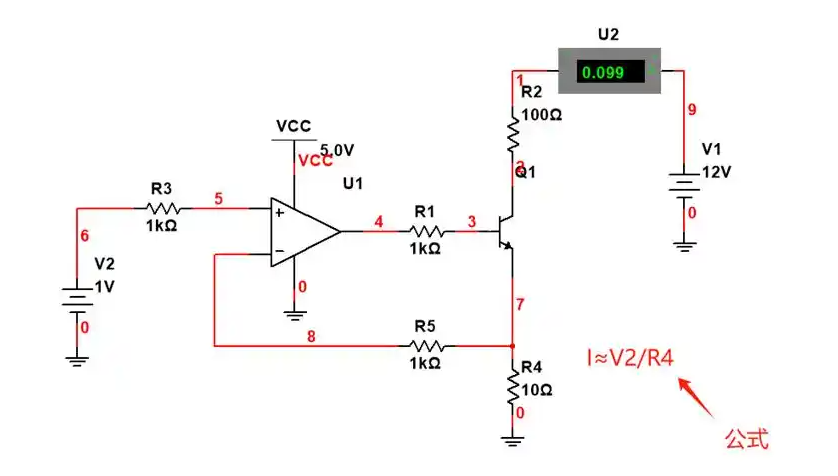

运放扩流恒流源：运放负责高精度电压闭环控制，射极跟随器提供大电流输出能力，兼顾精度与带载能力；

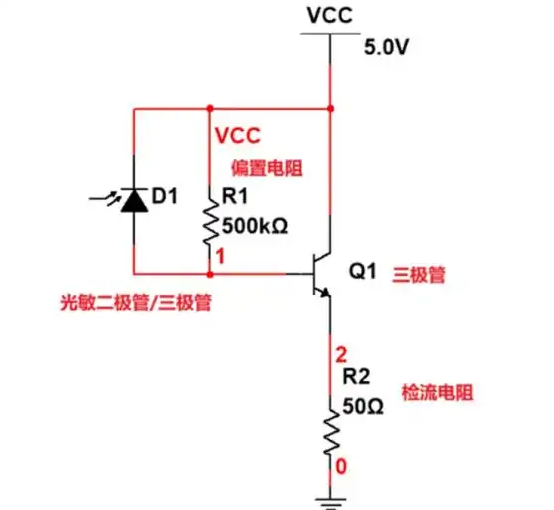

微弱光电信号放大：光电池产生极小电流，经跟随器放大后达到 ADC 可识别的幅值区间。
二、互补推挽电路交越失真：波形被截断的核心成因

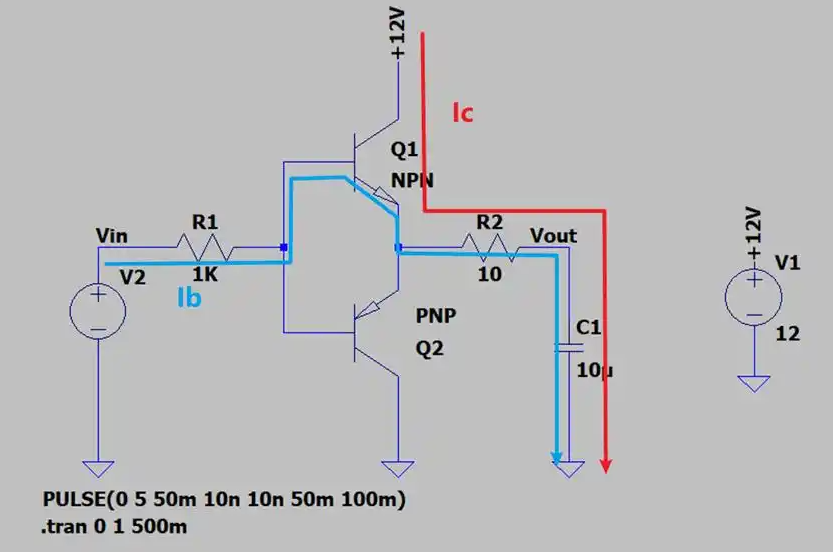

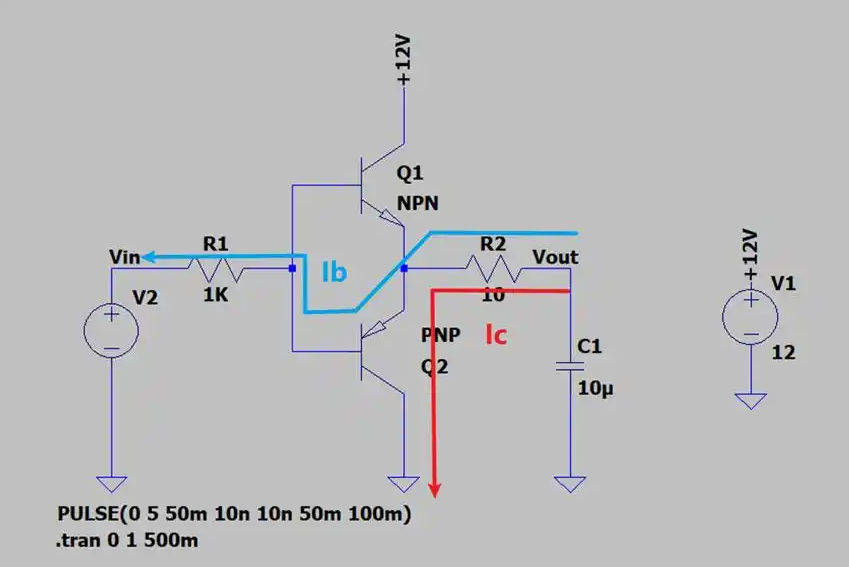

推挽输出由 NPN 上管、PNP 下管两组射极跟随器组合而成，二者分工：NPN 负责向外输出源电流（Source），PNP 负责吸收灌电流（Sink）。很多新人会误判输出波形幅值，举典型仿真案例：

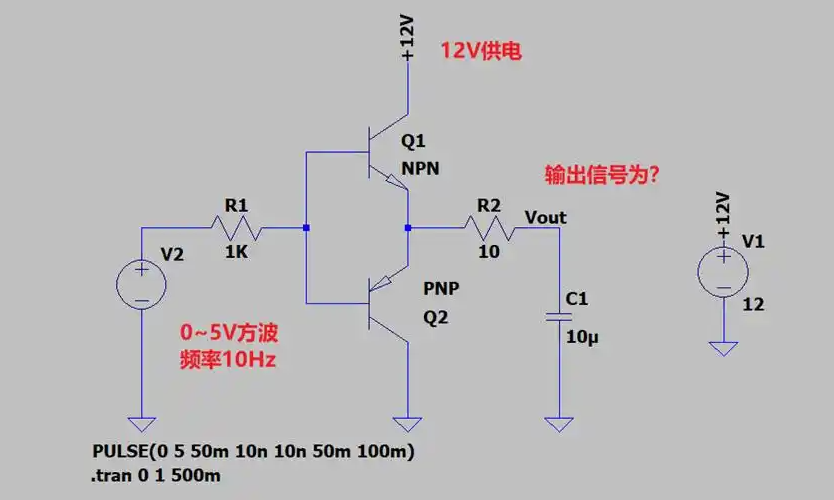

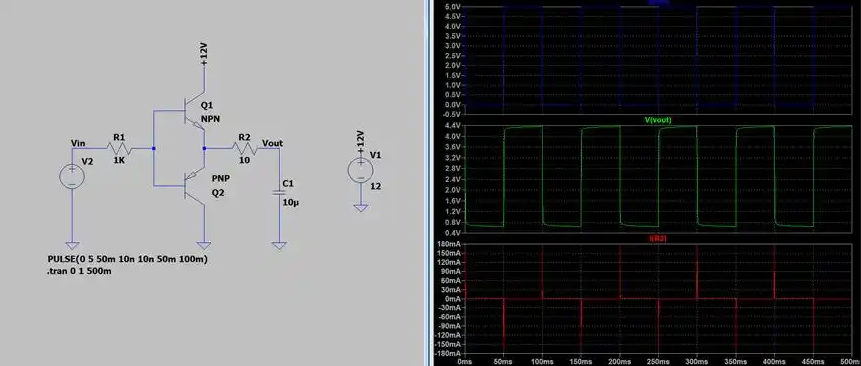

12V 供电推挽电路，输入 0~5Hz、10Hz 方波，忽略滤波电容时，真实输出波形区间为 0.7V~4.3V，无法复刻 0~5V 完整输入。
波形截断原理
输入高电平 5V 时，NPN 基极电位 5V，发射极最高只能达到
5V−0.7V=4.3V
，压差不足 0.7V 后三极管截止，高电平被限制；
输入低电平 0V 时，PNP 基极电位 0V，发射极最低只能达到
0V+0.7V=0V
，压差消失后管子关断，低电平被抬高；
高低电平合计 1.4V 无输出盲区，也就是模拟电路典型交越失真，会造成信号非线性畸变。
三、整机烧毁核心隐患：单 NPN 跟随器无反向吸收能力

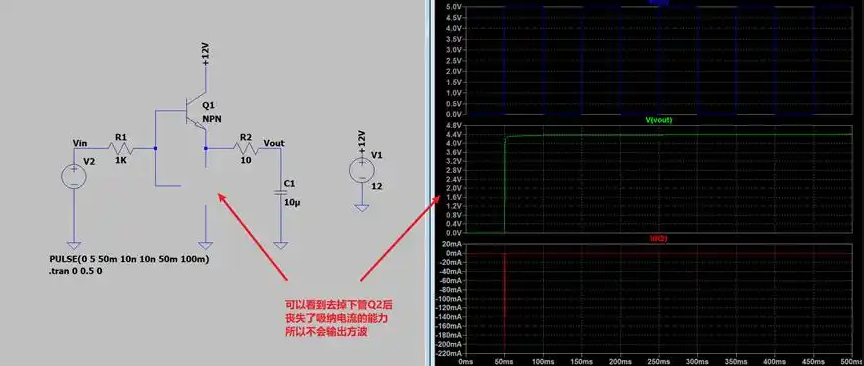

如果移除推挽下管 PNP，仅保留 NPN 射极输出级，电路会彻底丧失灌电流吸收通道，这也是 LDO 保护电路弄巧成拙的根本原因。

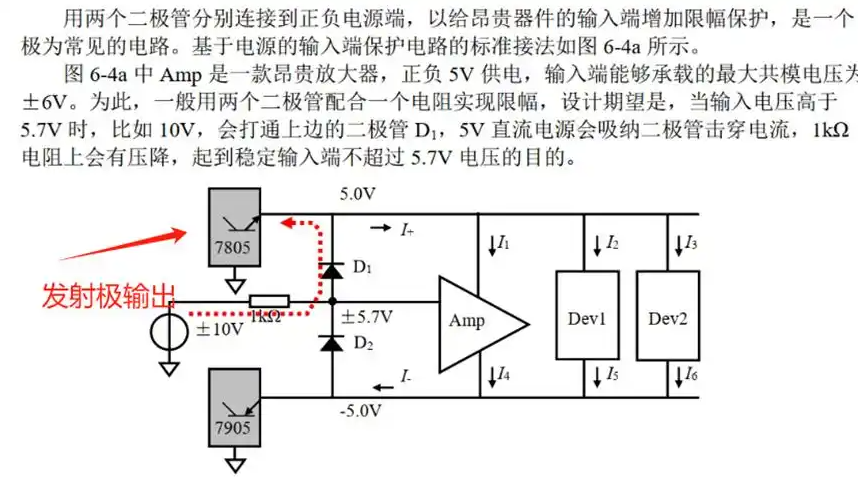

仅 NPN 架构只能向外输出电流，无法反向吸纳负载、外部输入的高压回流电荷。市面上 7805 这类传统线性稳压器，内部输出单元均为 NPN 型射极跟随结构，几乎无反向电流承载能力。

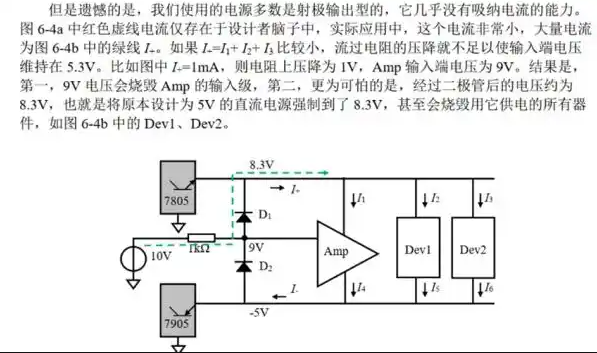

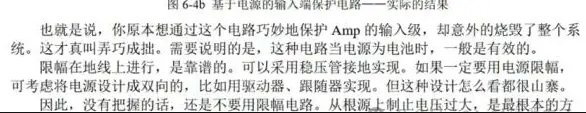

举典型故障场景：外部出现 10V 过压脉冲，前端二极管钳位电路无法疏导反向高压电流，多余电荷会倒灌抬升整机 5V 母线电压至 8V 以上，总线上运放、MCU、存储芯片耐压全部超标，批量烧毁。
核心区分口诀
NPN 射极输出：仅能输出源电流，无法吸收反向灌电流；
PNP 射极输出：仅能吸收灌电流，无法向外输出电流。
四、推挽电路优化取舍：驱动电阻对边沿速度的影响

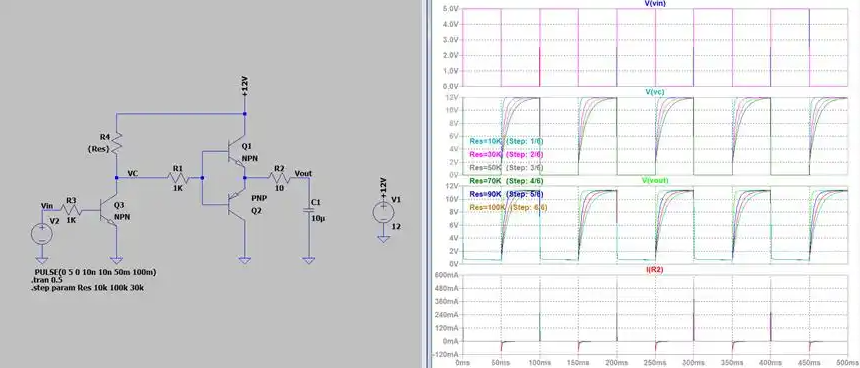

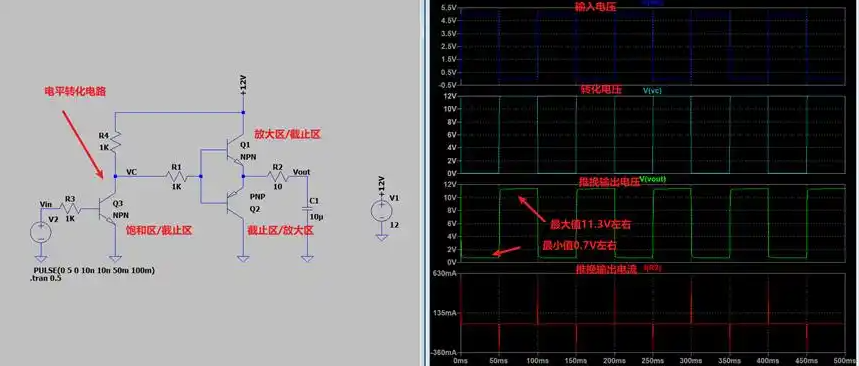

想要消除交越失真、拓展输出幅值，可在前级增加 NPN 电平转换电路，但会破坏上下管驱动对称性。上管导通电流完全依靠基极上拉电阻供给，若为降低静态功耗选用 100k 超大阻值电阻，基极驱动电流严重不足，输出波形上升沿变得极其平缓，高频信号会直接失真失效。电路设计必须在静态功耗、开关响应速度之间做平衡取舍。
结尾工程总结
硬件设计不能单纯照搬现成参考电路，只看表面拓扑极易忽略电流流向、PN 结压降、器件输出级架构等底层约束。区分源电流、灌电流的传输逻辑，看懂射极跟随、推挽电路的内在局限，才能设计出真正可靠的过压、过流防护方案，避免保护电路反而摧毁整机的重大量产事故。
