调试电源电路时很多硬件工程师都遇见过灾难性故障：负载短路瞬间功率 MOS 直接击穿烧毁；即便选用保险丝、PTC 热敏电阻做防护，依旧存在明显短板 —— 普通熔丝熔断后需要人工更换，售后维护成本极高；PTC 自恢复器件保护阈值精度差，且受环境温度干扰严重。
今天完整拆解一套纯分立元件搭建的 24V 打嗝式过流保护方案，全程无需 MCU 参与，短路瞬间快速切断主回路，故障消除后自动循环重试供电，可靠性与实用性拉满。整套电路依托 RC 延时、正反馈两大核心模拟机制搭建，看懂两种底层逻辑就能吃透全部工作流程，下面逐个介绍器件功能与三档工作工况。

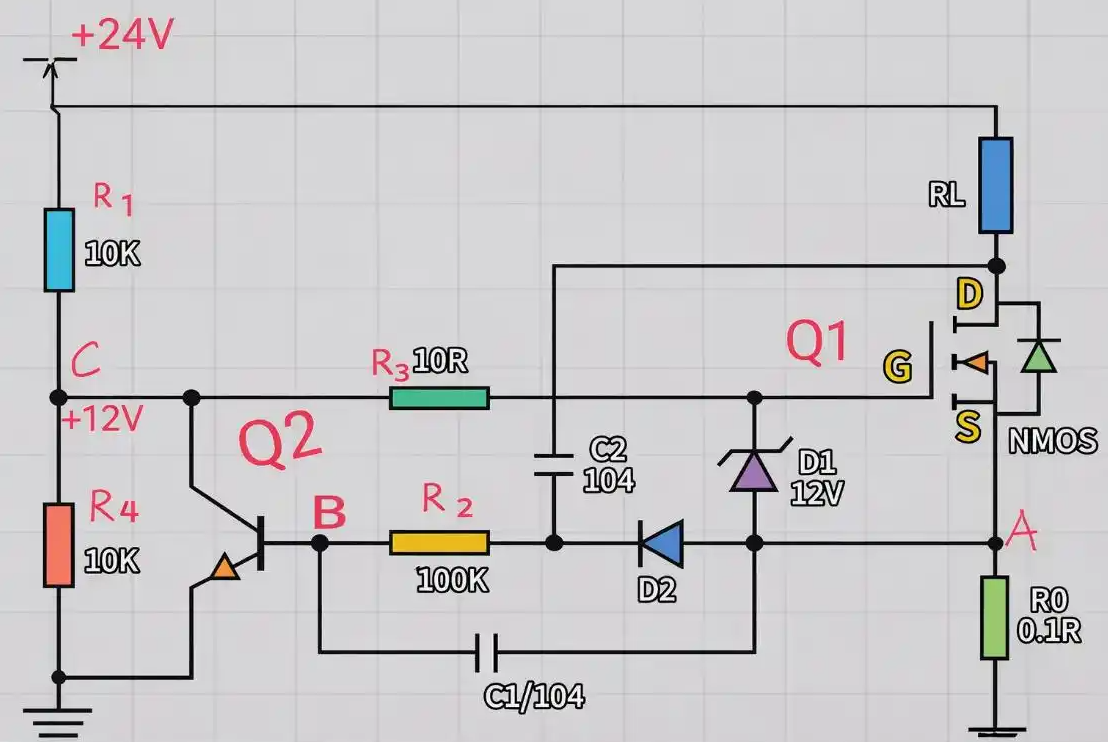

一、各核心器件功能定义
Q1 N 沟道 MOS 管：系统主功率开关，导通硬性条件为栅源压差大于开启阈值\(V_{GS(th)}\)，负责通断主供电回路。
Q2 NPN 硅三极管：过流检测触发管，硅管发射结正向导通电压约 0.7V，一旦达到该压差立即导通拉低栅极电位。
R0 采样电阻：串联在 MOS 源极，实时将回路电流转换为电压信号，作为过流判断依据。
D1 稳压二极管：栅压钳位保护器件，限制 MOS 栅源最高电压，防止栅氧化层过压击穿。
RL 负载、D2 信号二极管：RL 为后端用电设备，D2 用于传递采样产生的过流触发电压。

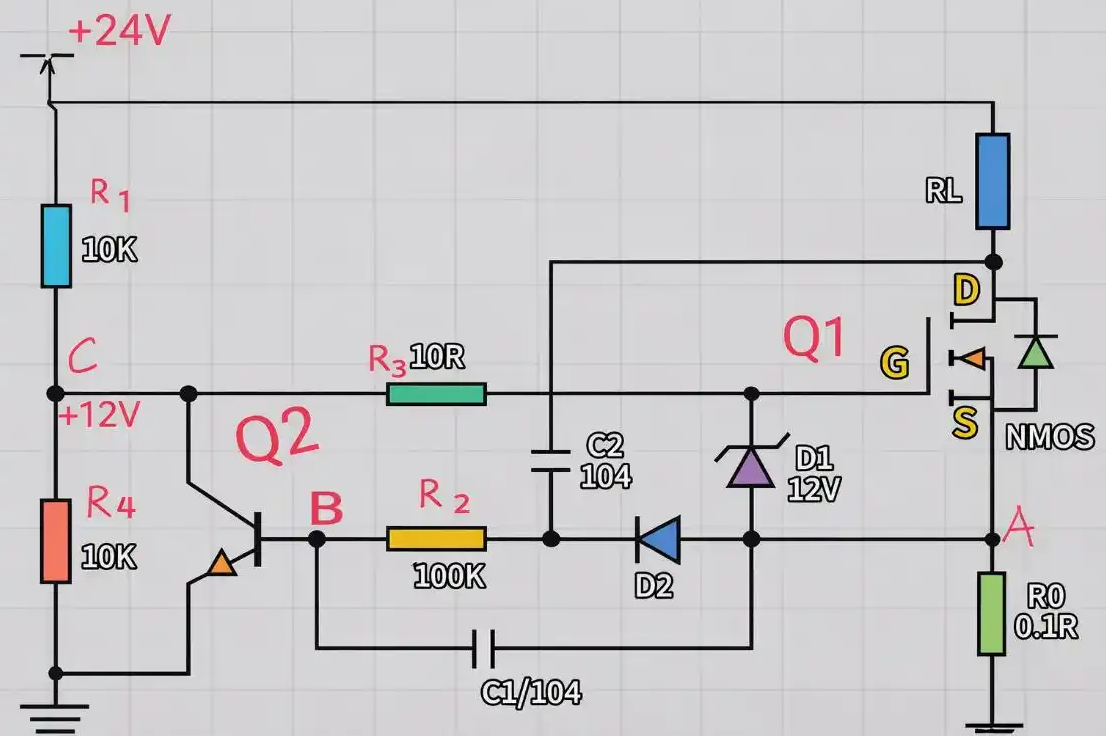

二、工况 1：正常空载 / 带载稳定运行24V 输入电源分为两条支路工作：
第一条通路经过负载 RL 抵达 MOS 漏极；第二条通过 R1、R4 两只 10k 电阻分压，在 C 节点稳定输出 12V 基准电压，经由 R3 输送至 Q1 栅极。MOS 栅极几乎无输入电流，栅极电位稳定维持 12V。
正常工况回路电流偏小，采样电阻 R0 压降趋近 0V，A、B 两点电位等同于地电位，Q2 三极管基极、发射极无压差保持截止状态，不会干扰主开关工作。此时\(V_G=12V、V_S≈0V\)，栅源压差满足导通要求，MOS 持续给负载稳定供电。

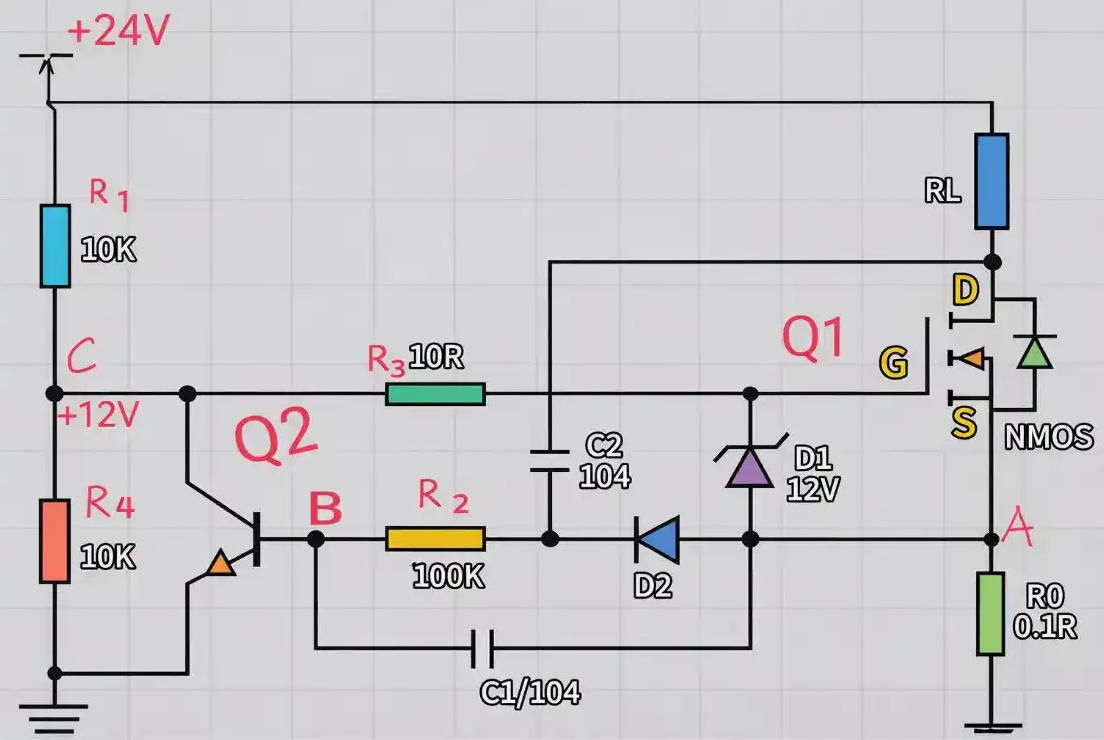

三、工况 2：负载短路，保护瞬时触发切断回路当后端负载出现短路故障，回路电流急剧飙升，采样电阻 R0 两端电压快速抬升；当 A 点电压达到 1.4V 临界值，二极管 D2 正向导通，电流流经 R2 抬高 B 点电位至 0.7V 以上，Q2 发射结正偏完全导通。
三、工况 2：负载短路，保护瞬时触发切断回路当后端负载出现短路故障，回路电流急剧飙升，采样电阻 R0 两端电压快速抬升；当 A 点电压达到 1.4V 临界值，二极管 D2 正向导通，电流流经 R2 抬高 B 点电位至 0.7V 以上，Q2 发射结正偏完全导通。
导通后的 Q2 直接把 C 节点 12V 基准电位拉至地，MOS 栅极电压瞬间归零，\(V_{GS}\)不足，主开关快速关断切断大电流回路，避免 MOS 持续承受大功耗烧毁；与此同时电容 C1 通过导通的 Q2 快速完成充电。
四、工况 3：核心打嗝循环自恢复机制单纯切断只能做到一次性限流，这套电路的核心亮点是依靠正反馈实现周期性重试，也就是业内所说的打嗝保护模式：
四、工况 3：核心打嗝循环自恢复机制单纯切断只能做到一次性限流，这套电路的核心亮点是依靠正反馈实现周期性重试，也就是业内所说的打嗝保护模式：
正反馈维持关断休眠
MOS 关断后主回路无大电流，但 24V 输入会经由负载 RL 对 C2 充电，同时通过 R2 持续拉高 B 点电位，依靠正反馈锁住 Q2 导通状态，给电路预留故障冷却窗口期。
电容放电，进入重试阶段
随着 C2 充满、C1 电荷释放完毕，B 点电位持续跌落，Q2 失去正向偏置转为截止，C 节点重新恢复 12V 分压电压，MOS 栅极再次获得驱动电位，尝试重新导通供电，C2 储存电荷经由 D2、MOS 沟道快速释放。
循环检测，故障自动区分
若短路故障已经消除，MOS 导通后回路电流恢复正常，电路维持稳定供电；如果短路依旧存在，采样电阻会再次产生高压触发保护，MOS 再次关断。电路不断重复 “导通试探 - 检测故障 - 切断休眠” 循环，形成周期性打嗝波形，直到短路、过载问题彻底解除。
文末总结这套保护方案无需专用电源管理芯片、无需软件程序干预，仅依靠三极管、MOS、阻容、二极管等基础分立器件，就实现带延时、正反馈自锁、自动重试的闭环过流防护。模拟电路设计的精髓正是用最简器件解决量产高频故障，彻底解决短路工况下功率管频繁烧毁、保险丝频繁更换的痛点。
