不少硬件初学者都会遇到同款调试难题：原理图理论计算完全无误，打板实测后三极管要么持续高温炸管，要么放大波形严重失真。绝大多数问题根源，都是学习者只死记公式定义，没理解三极管真实载流工作机理。结合多年硬件调试经验，抛开枯燥纯理论推导，用通俗模型完整拆解 BJT 双极型晶体管核心知识与工程避坑要点。
一、三极管核心定位：电流控制型放大 / 开关器件
三极管全称双极型晶体管（BJT），电路中承担两大核心功能：电流调节阀、无触点电子开关。它最核心的优势是以微弱基极小电流，调控集电极大功率回路电流，实现微安级信号控制安培级负载。
市面上 SOT-23 贴片、TO-220 大功率等各类三极管封装，内部三层半导体基础架构完全统一，三个电极分工清晰：
基极（Base/B）：控制输入端，接收微弱驱动电流，相当于电路流量调节阀门；
集电极（Collector/C）：载流收集端，汇聚发射极输送的大量载流，为主电流通路；
发射极（Emitter/E）：载流发射端，向外释放电子 / 空穴，是电流源头。
二、NPN 与 PNP 结构、电流流向区分技巧
两类三极管内部半导体排布相反，电流流动方向完全不同，绘制原理图时极易混淆发射极箭头，记住实操判断口诀：箭头指向 N 型半导体，电流顺着箭头流动。

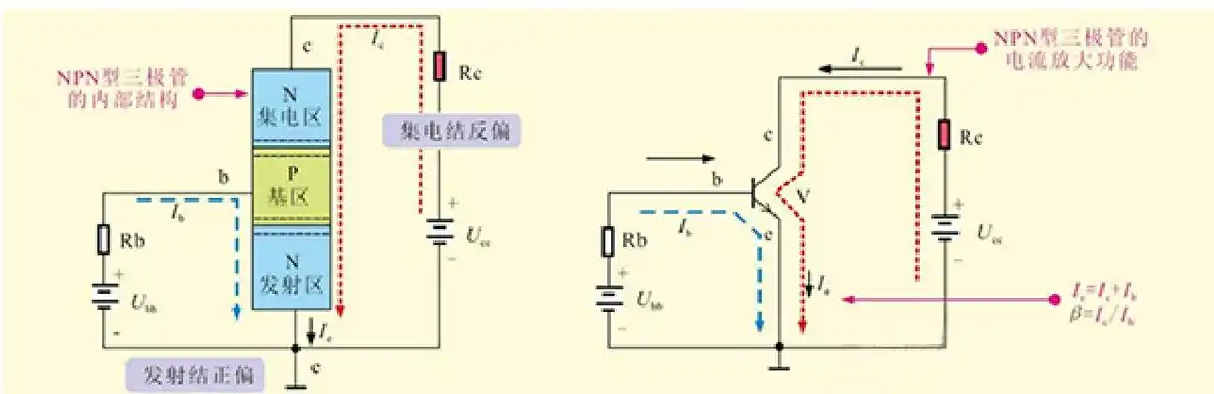

NPN 三极管（工程最常用）
内部结构为 N-PN 三层半导体，中间基区超薄。基极输入正向驱动电流后，发射极电子大量渡越至集电极，完成电流放大，广泛用于低边开关、信号放大电路。

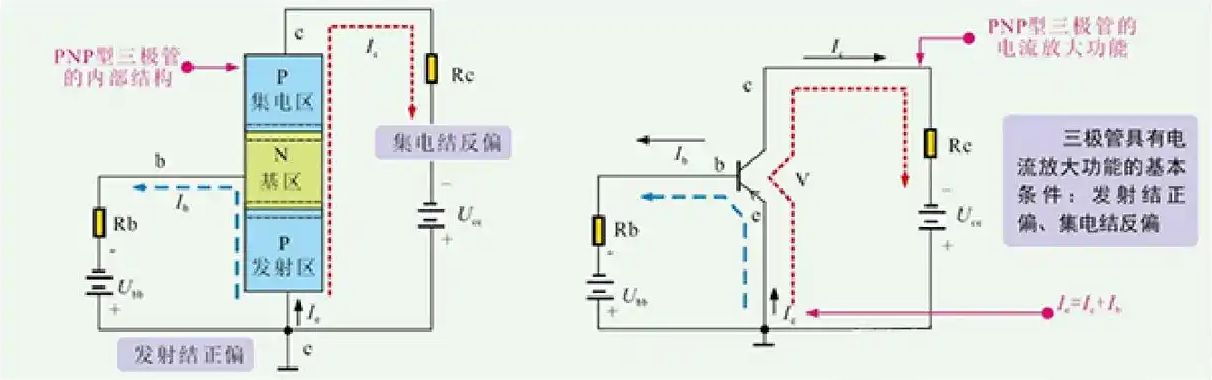

PNP 三极管
内部为 P-NP 夹层结构，依靠空穴导电，载流运动方向和 NPN 完全相反，多用于电源高边控制回路。
三、水龙头类比：快速分清截止、放大、饱和三区
三极管的工作性能完全由所处区间决定，放大、开关应用对应不同偏置条件，用水流模型直观理解：

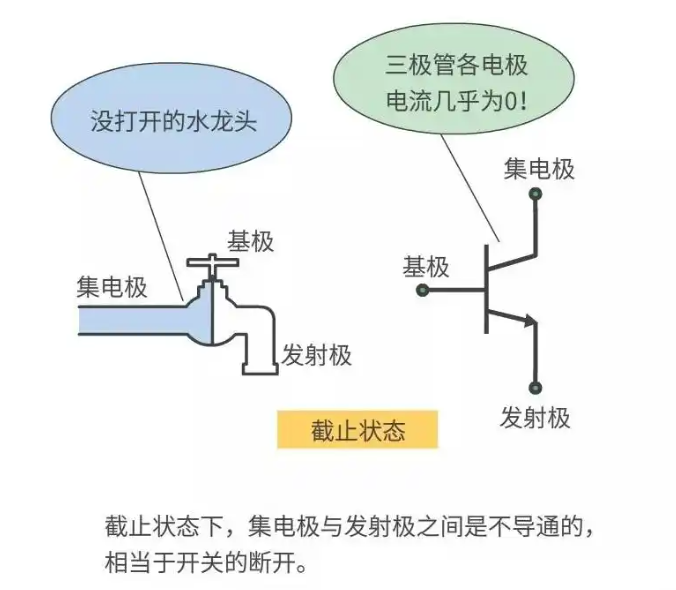

1. 截止区
偏置规则：发射结、集电结全部反向偏置
类比：阀门完全锁紧，水路无水流。基极无驱动电流，C、E 极之间近乎断路，各电极漏电流趋近于零。

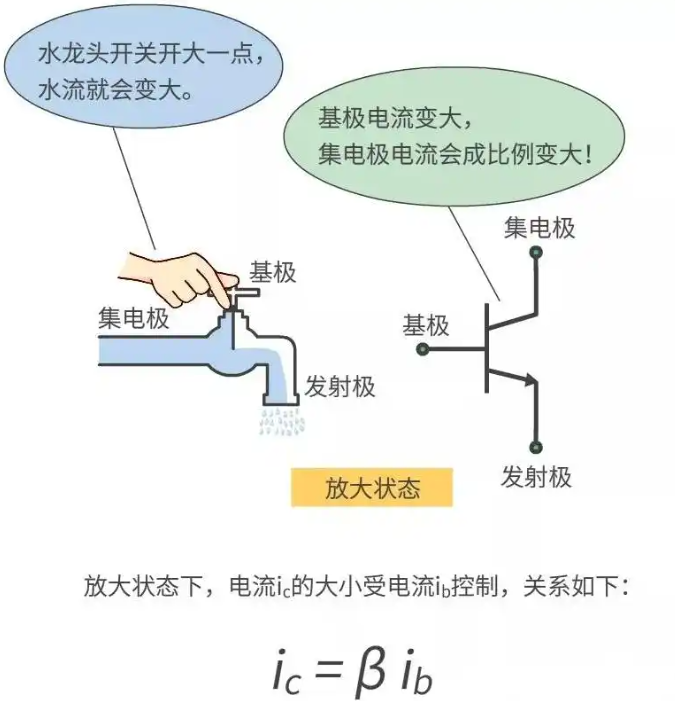

2. 放大区
偏置规则：发射结正向偏置，集电结反向偏置
类比：阀门小幅开启，水流随开度线性变化。微小基极电流Ib可线性放大集电极电流，满足公式Ic=β⋅Ib，β为直流电流放大倍数。
工程重点提醒：放大状态下 C-E 之间存在固定压降UCE，若未核算功耗，UCE×Ic产生的损耗会持续升温，直接烧毁器件。

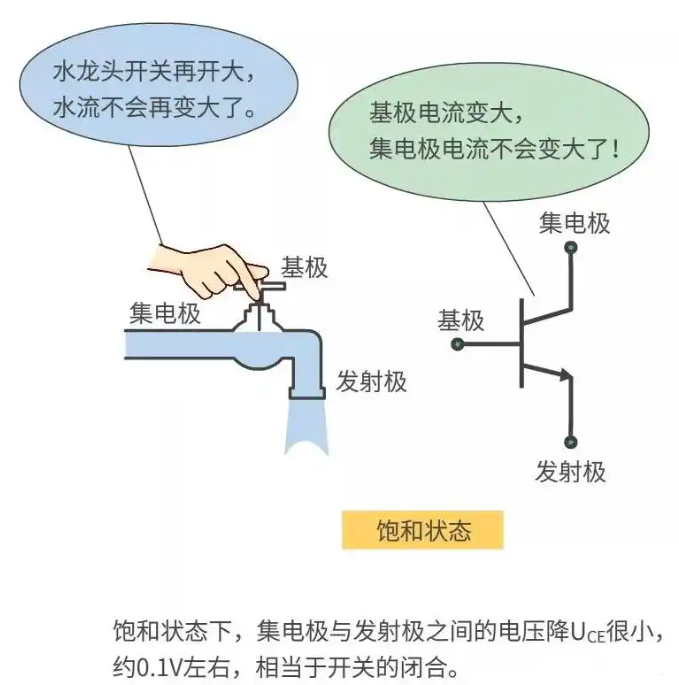

3. 饱和区
偏置规则：发射结、集电结同时正向偏置
类比：阀门开到最大，继续拧把手水流也不会增加。
持续加大基极电流，集电极电流不再随β倍数同步上涨，UCE(sat)仅 0.1V 左右，导通损耗极低，是理想电子开关状态。
持续加大基极电流，集电极电流不再随β倍数同步上涨，UCE(sat)仅 0.1V 左右，导通损耗极低，是理想电子开关状态。
四、三种标准组态：按电路需求选择接法
共基、共集、共射三种电路组态，输入输出阻抗、高频特性差异巨大，选型直接决定电路性能上限：

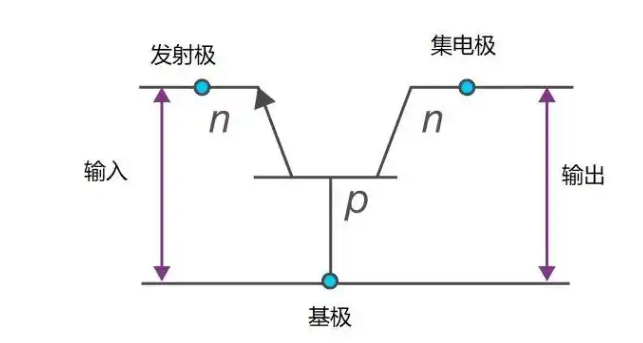

共基极（CB）电路
基极作为输入输出公共端，高频响应性能优异，多用于射频、高频信号放大场景。
共集电极（射极跟随器 / CC）
集电极公共接地，输入阻抗高、输出阻抗低，擅长阻抗隔离与缓冲匹配。
共发射极（CE）电路
发射极公共端，同时具备电压、电流放大能力，模拟放大、数字驱动电路使用最广泛。
五、三极管四大实战应用电路
吃透三区与组态后，可搭建各类成熟硬件电路：
1. 微弱信号放大电路
严格满足发射结正偏、集电结反偏，设定合理静态工作点，避免波形削波失真，分 NPN、PNP 两类放大拓扑适配不同供电系统。
NPN三极管放大电路
NPN三极管放大电路
PNP三极管放大电路

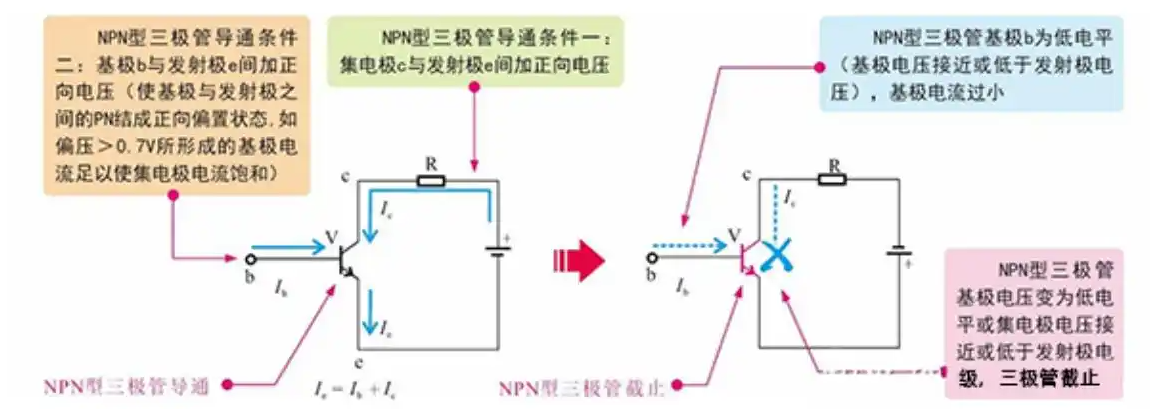

2. 数字无触点开关
2. 数字无触点开关
利用截止、饱和两种极限状态，单片机 IO 驱动三极管，控制继电器、蜂鸣器等外设，无机械触点、切换速度快。
3. 扩流复合电路
小信号三极管搭配大功率 BJT 组成复合管，提升整体电流承载能力，等效大电流开关器件。
4. 衍生模拟电路
两只三极管串联替代双向触发管；搭配阻容元件搭建振荡器、电平反相器、分压式恒压源等经典模拟拓扑。
六、结尾总结
晶体管相关设计不能只靠背符号、记公式，所有失真、过热、炸管故障，本质都是载流运动与 PN 结偏置状态失控。从贴片小信号管到大功率功率管，底层逻辑都是依靠基极电流调控回路电荷流量。
调试测量波形时，不要只读取电压数值，同步理清电子、空穴的流动路径，才算真正掌握三极管底层设计逻辑，规避量产各类硬件故障。
